Lichtregelaar/schakelaar dim act. 4-voudig, 1-10V, REG – KNX dimactor 1100…2300W LR/S 4.16.1 – ABB – 2CDG110088R0011 – 4016779664899:

De ABB KNX schakeldimactor 4-voudig 1-10 V REG 16 A LR/S 4.16.1 is een krachtige lichtregeleenheid voor het nauwkeurig schakelen en dimmen van armatuurgroepen in moderne KNX-installaties. Het apparaat stuurt tot vier 1-10 V uitgangen aan en is geschikt voor dimbare elektronisch voorschakelapparaten en passende transformatoren met 1-10 V interface. Door de combinatie van hoog schakelvermogen, KNX-integratie en praktische handbediening is het ideaal voor woningbouw, utiliteitsbouw en veeleisende lichtconcepten.

Nauwkeurige lichtregeling met ABB KNX schakeldimactor 4-voudig 1-10 V REG 16 A LR/S 4.16.1

De uitvoering voor rijmontage op DIN-rail is ontwikkeld voor gebruik in de verdeelkast en biedt een nette, centrale lichtregeling. Per uitgang is een schakelcontact beschikbaar dat het veilig in- en uitschakelen van de belasting ondersteunt. De 1-10 V stuuruitgangen verzorgen de fijne dimregeling. Zo kunnen lichtscènes, gebruik van daglicht en comfortfuncties exact op de behoefte worden afgestemd.

In combinatie met de lichtsensor LF/U 2.1 kan het apparaat als lichtregelaar voor constante lichtregeling worden gebruikt. Daardoor blijft de helderheid in binnenruimtes op een gewenst niveau, terwijl tegelijk energie wordt bespaard. Dat maakt de actor bijzonder aantrekkelijk voor kantoren, trainingsruimtes, verkoopruimtes en hoogwaardige woonprojecten.

Producthighlights voordelen

• Vier kanalen: Geschikt voor het schakelen en dimmen van maximaal vier armatuurgroepen.
• 1-10 V interface: Ideaal voor elektronisch voorschakelapparaten en compatibele dimbare belastingen.
• Hoog schakelvermogen: Robuuste relaiscontacten voor veeleisende lichtkringen.
• KNX-integratie: Nette integratie in centrale en decentrale automatiseringsconcepten.
• Constante lichtregeling: Met lichtsensor LF/U 2.1 te gebruiken voor vraaggestuurde helderheid.
• Handbediening op het apparaat: Praktisch voor test, service en diagnose direct in de verdeelkast.
• Statusweergave: Goed overzicht van de schakeltoestand van de afzonderlijke kanalen.
• Energie-efficiënt: Ondersteunt het gebruik van daglicht en vermindert onnodig verbruik.
• Voor REG-montage: Geschikt voor gestructureerde installaties op 35 mm draagrail.
• Professionele lichtregeling: Zeer geschikt voor functionele en scenische toepassingen.

Typische toepassingsgebieden in het gebouw

• Kantoor en administratie: Gelijkmatige verlichting bij wisselend daglicht.
• Woongebouwen: Comfortabele lichtscènes voor wonen, eten of hal.
• Onderwijs en praktijk: Constante lichtomstandigheden voor geconcentreerd werken.
• Verkoopruimtes: Flexibel dimmen voor productpresentatie en sfeer.
• Renovatie en afbouw: Zinvol bij KNX-projecten met klassieke 1-10 V lichttechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie

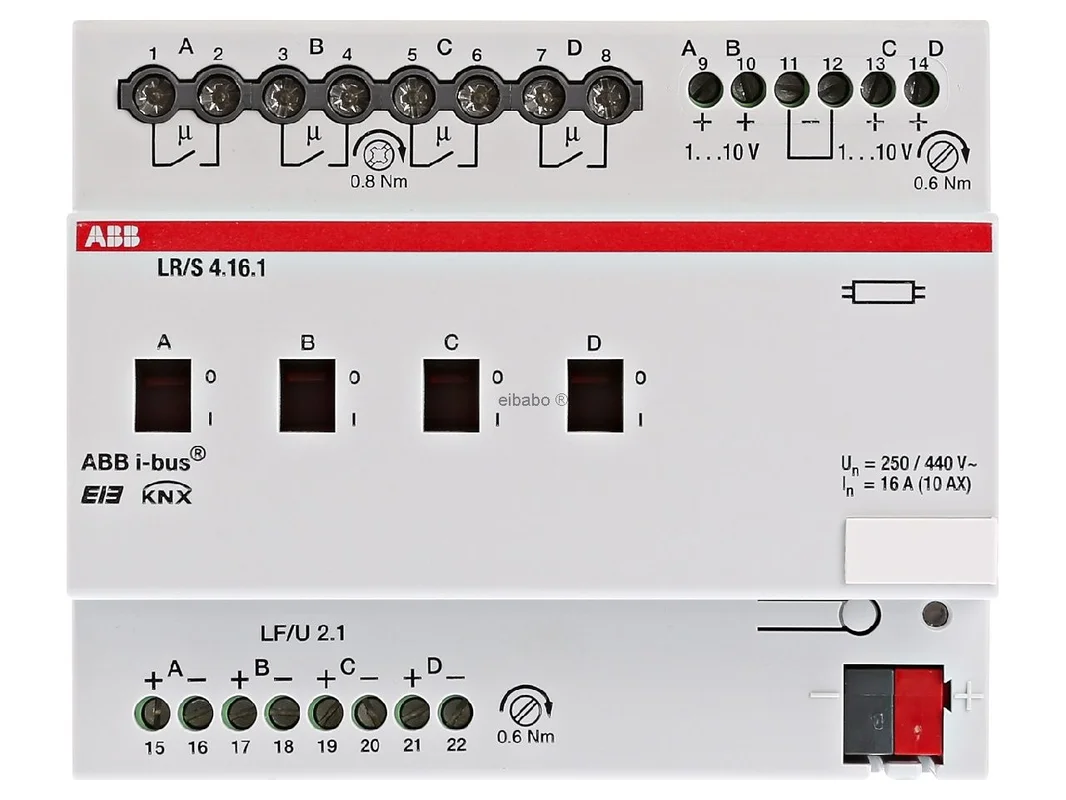

Product	ABB KNX schakeldimactor 4-voudig 1-10 V REG 16 A LR/S 4.16.1
Fabrikant	ABB
EAN	4016779664899
Fabrikantnummer	2CDG110088R0011
Catalogus	Lichtregeleenheid
Bussysteem	KNX TP
Montagewijze	REG, DIN-rail, 35 mm
Aantal uitgangen	4
Dimprocedure	1-10 V
Aantal lichtsensoringangen	4
Max. schakelstroom	16 A
Max. schakelvermogen	2300 W
Max. stuurstroom per uitgang	100 mA
Busspanning	21 tot 32 V DC via KNX-bus
Busstroomopname	ca. 10 mA
Beschermingsgraad	IP20
Breedte	6 module-eenheden
Bedrijfstemperatuur	-5 °C tot +45 °C
Handbediening	Ja
Constante lichtregeling	Mogelijk met lichtsensor LF/U 2.1

Efficiënte 1-10 V lichtregeling voor KNX-projecten met hoge eisen

Deze lichtregelaar is de juiste keuze wanneer meerdere armatuurgroepen in de verdeelkast netjes, stabiel en comfortabel moeten worden aangestuurd. Vier onafhankelijke kanalen maken een duidelijke indeling per ruimte, zone of gebruik mogelijk. Het apparaat is bijzonder sterk in projecten waarin klassieke 1-10 V lichttechniek verder wordt gebruikt of doelgericht in een KNX-besturing moet worden geïntegreerd.

Met de optionele lichtsensor per kanaal kan een constante lichtregeling worden opgebouwd die reageert op reële helderheidswaarden. Dat verbetert het visuele comfort, verlaagt de energiebehoefte en zorgt voor een gelijkmatig lichtbeeld in de ruimte. In het dagelijks gebruik is dat een merkbaar voordeel ten opzichte van pure schakelactoren zonder analoog dimfunctie.

• Vier gescheiden regelkringen voor een flexibele indeling van ruimtes en lichtzones.
• Directe combinatie van schakelen en dimmen in slechts één REG-apparaat.
• Zinvol voor kantoor, bespreking, verkoopruimte en hoogwaardige woonomgevingen.
• Zeer geschikt voor renovatie wanneer bestaande 1-10 V techniek verder gebruikt moet worden.
• Constante lichtregeling verhoogt het comfort en bespaart energie in het dagelijks gebruik.
• Handbediening vergemakkelijkt tests, foutopsporing en onderhoud in de schakelkast.

Binnen de ABB-serie is dit model boven compacte 2-voudige varianten gepositioneerd wanneer meerdere lichtzones centraal moeten worden bestuurd. Ten opzichte van een 2-voudige uitvoering biedt de 4-voudige versie meer kanaaldichtheid en is daarom vaak de economischere oplossing voor middelgrote projecten met meerdere ruimtes of gebruiksgebieden.

In vergelijking met pure schakelactoren van ABB ligt het duidelijke voordeel in de extra 1-10 V dimfunctie. Terwijl schakelactoren vooral bedoeld zijn voor eenvoudig aan en uit, maakt dit apparaat traploze helderheidsaanpassing, scènebedrijf en in passende configuratie ook een constante regeling op basis van helderheidswaarde mogelijk.

Een eenvoudige ABB schakelactor is vooral geschikt voor niet-dimbare belastingen of duidelijke belastingsscheiding zonder lichtregeling. Deze lichtregeleenheid is daarentegen ontworpen voor dimbare elektronisch voorschakelapparaten en speelt zijn sterke punten uit bij verlichting met variabele helderheidsbehoefte. Wie dus lichtcomfort, energiebesparing en fijnere scènes wenst, profiteert duidelijk meer van de 1-10 V techniek.

Ten opzichte van DALI-oplossingen van de fabrikant is de 1-10 V variant vooral passend wanneer bestaande armaturen of voorschakelapparaten al met deze interface werken. DALI is vaak sterker bij terugmeldingen van afzonderlijke bedrijfsapparaten en bij zeer grote lichtinstallaties. 1-10 V scoort daarentegen met een duidelijke structuur en eenvoudige aansluiting van klassieke lichtsystemen.

Vergelijkbare KNX 1-10 V actoren zijn er onder andere van Siemens, Hager en Theben. Deze apparaten streven een vergelijkbaar doel na, maar verschillen vaak in parametrering, bedieningslogica en detailfuncties.

• Siemens: Vaak sterk in utiliteitsbouw en systeemomgeving, deels met andere ETS-structuur en focus op gebouwfunctie in projectbouw.
• Hager: Vaak met praktijkgerichte bediening en goede integratie in Hager-omgevingen, maar met afwijkende kanaalstructuur per model.
• Theben: Bekend om automatiseringsfuncties en tijdlogica, afhankelijk van het apparaat met een ander zwaartepunt bij lichtregeling en scènes.

Bij de compatibiliteit in het KNX-systeem zijn basisfuncties zoals schakelen, dimmen en scènes via passende groepsadressen in de regel goed integreerbaar. Verschillen tonen zich eerder in de functionele omvang van de applicatie en in de manier waarop lichtregeling of speciale functies worden geparametreerd.

In ETS is het aan te bevelen elk kanaal duidelijk te benoemen naar ruimte en armatuurgroep, bijvoorbeeld „Kantoor Noord lichtlijn“ of „Bespreking hanglamp“. Dat vergemakkelijkt projectonderhoud, service en latere uitbreidingen. Voor elke zone moeten schakelobject, dimwaarde, status en scènes netjes gescheiden worden aangemaakt.

Bij een constante lichtregeling is het zinvol de lichtsensor per regelkring passend bij de ruimtegeometrie te plaatsen en streefwaarden in de praktijk te testen. Een praktijkgericht voorbeeld is een kantoor met raamfront: overdag reduceert de actor het kunstlichtvermogen zodra er voldoende daglicht aanwezig is. Bij bewolking of in de avond verhoogt het apparaat de helderheid weer automatisch tot de gewenste waarde.

Voor vergaderruimtes is een combinatie van scènes en dimwaarden zinvol, bijvoorbeeld „Presentatie“, „Meeting“ en „Reiniging“. Zo kan een scène de basishelderheid oproepen, terwijl men via drukknop of visualisatie fijn bijregelt. Bij gangen of nevenruimtes is een koppeling met aanwezigheidsmelder en tijdfunctie vaak bijzonder efficiënt.

Met deze ABB lichtregeleenheid kiest u voor een uitgewerkte oplossing voor professionele KNX-lichtprojecten. De combinatie van vier 1-10 V kanalen, krachtige schakelcontacten, handbediening en optie voor constante lichtregeling maakt het apparaat tot een sterke keuze voor zowel functionele als veeleisende verlichtingsconcepten.

Wie licht niet alleen wil schakelen, maar gericht wil sturen en optimaliseren, krijgt hier een overtuigende basis voor duurzame en efficiënte gebouwautomatisering. Ideaal voor iedereen die binnen de KNX-omgeving inzet op nauwkeurige lichtregeling, duidelijke structuur en hoge praktische bruikbaarheid.
