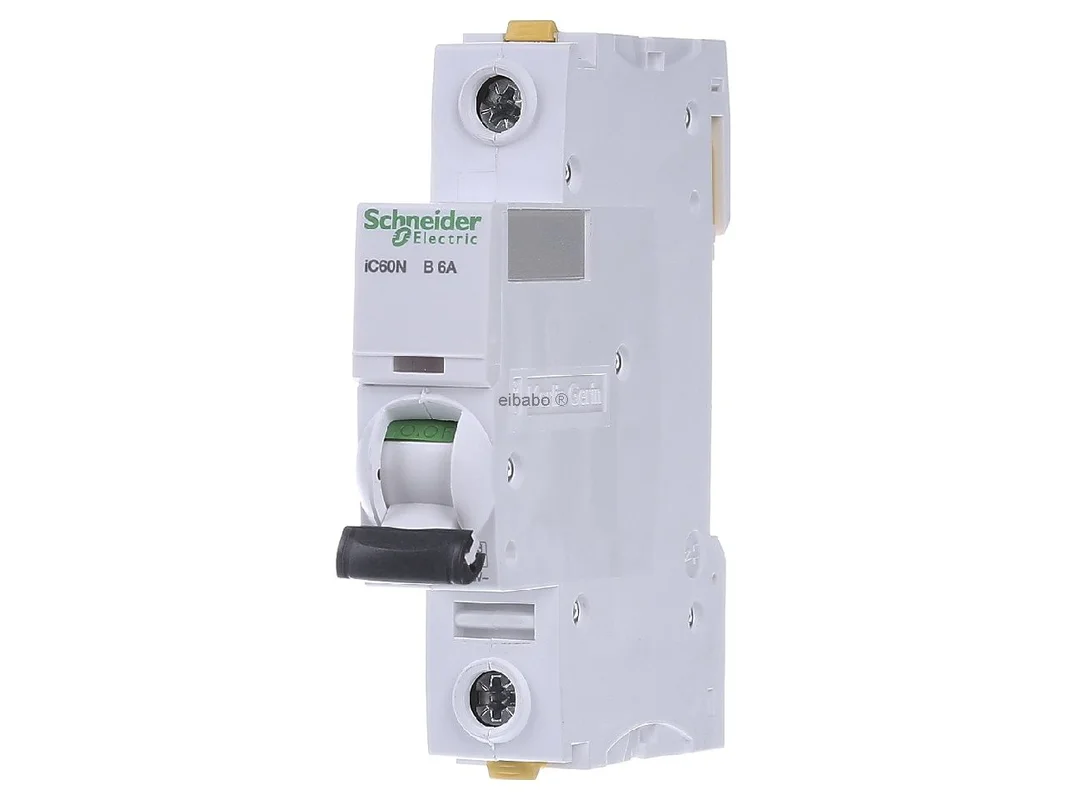

Miniatuur stroomonderbreker 1-polig B6A A9F03106 – Schneider Electric – 3606480439667:

De Schneider Electric installatieautomaat 1-polig 6A B-karakteristiek 6kA IC60N A9F03106 is een hoogwaardige beveiligingsschakelaar voor de veilige beveiliging van stroomkringen in woningbouw, utiliteitsbouw en commerciële toepassingen. Het apparaat beschermt leidingen betrouwbaar tegen overbelasting en kortsluiting en overtuigt met doordachte techniek voor een snelle montage, duidelijke statusweergave en hoge bedrijfszekerheid in de verdeler.

Nauwkeurige leidingbeveiliging voor moderne verdelers en installaties

Met 6 A nominale stroom en B-karakteristiek is dit model bijzonder geschikt voor stroomkringen met lage inschakelstromen, bijvoorbeeld in de klassieke gebouwinstallatie. De thermomagnetische uitschakeleenheid reageert betrouwbaar op overbelasting en kortsluiting. Dankzij de snap-action schakeltechniek worden de contacten slijtagearm bediend, wat bijdraagt aan een lange en stabiele werking in het dagelijks gebruik.

Producthighlights voordelen

• Betrouwbare leidingbeveiliging: Beveiliging bij overbelasting en kortsluiting voor een veilige stroomverdeling.
• B-karakteristiek: Ideaal voor typische eindgroepen met gematigde inschakelstromen.
• 1-polige uitvoering: Geschikt voor veel standaardtoepassingen in het AC-net.
• 6 kA volgens IEC/EN 60898-1: Ontworpen voor gebruik in typische installaties volgens gangbare norm.
• 10 kA volgens IEC/EN 60947-2: Ook geschikt voor veeleisende technische omgevingen.
• VisiTrip-indicatie: Mechanische frontindicatie voor snelle herkenning van een uitschakeling.
• VisiSafe-indicatie: Groene indicatie signaleert de veilige contactscheiding aan de uitgaande zijde.
• Dubbele aansluitklem: Geschikt voor kabel en penkamrail boven en onder.
• Gereedschapsloze DIN-rail montage: Frontzijdig bevestigingselement vergemakkelijkt inbouw en uitname.
• Meebewegende isolatieafdekking: Meer bescherming bij aansluiting en hantering.
• Uitbreidbaar: Compatibel met hulpmodules, aardlekschakelaars Acti 9 iID en aardlekblok Vigi iC60.
• VDE-gecertificeerd: Hoge eisen aan kwaliteit en normconforme uitvoering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric installatieautomaat 1-polig 6A B-karakteristiek 6kA IC60N A9F03106
Artikelnummer fabrikant	A9F03106
EAN	3606480439667
Catalogus	Installatieautomaat
Serie	Acti 9 iC60N
Producttype	Installatieautomaat
Aantal polen	1-polig
Nominale stroom	6 A
Karakteristiek	B
Bedrijfsspanning Ue	220 tot 240 V AC
Isolatiespanning Ui	500 V AC
Frequentie	50 tot 60 Hz
Schakelvermogen volgens IEC/EN 60898-1	6 kA
Schakelvermogen volgens IEC/EN 60947-2	10 kA
Uitschakeltechniek	thermomagnetisch
Montagetype	DIN-rail
Aansluittype	Dubbele aansluitklem voor kabel en penkamrail
Aansluitpositie	boven en onder
Beschermingsgraad klemmen	IP20
Indicatie	VisiTrip en VisiSafe
Kleurtoon	RAL 9003
Normen	IEC/EN 60898-1, IEC/EN 60947-2
Certificering	VDE

Systeemvoordelen, toepassingspraktijk en verschillen met vergelijkbare schakelaars

De Schneider Electric installatieautomaat 1-polig 6A B-karakteristiek 6kA IC60N A9F03106 is ontworpen voor een snelle, veilige en servicevriendelijke toepassing in laagspanningsverdelingen. Bijzonder voordelig zijn de aan de voorzijde goed zichtbare indicaties en de eenvoudige uitname van het afzonderlijke apparaat, ook wanneer al een faserail is geïnstalleerd. Dat bespaart tijd bij onderhoud, ombouw en foutopsporing.

• Praktische montage: Het frontzijdige bevestigingselement maakt gereedschapsloze montage op de DIN-rail mogelijk.
• Snelle diagnose: VisiTrip toont uitschakelingen door overbelasting of kortsluiting direct aan de voorzijde.
• Meer veiligheid bij service: VisiSafe ondersteunt de veilige controle van spanningsloosheid aan de uitgaande zijde.
• Flexibele bedrading: Kabel en penkamrail kunnen boven of onder worden aangesloten.
• Goede systeemintegratie: Het apparaat kan worden gecombineerd met Acti 9 iID aardlekschakelaars en het Vigi iC60 aardlekblok.
• Uitbreidbare functie: Optionele hulpmodules maken melding van schakelstand, foutuitschakeling of afstandsuitschakeling mogelijk.

In vergelijking met vergelijkbare uitvoeringen uit dezelfde serie ligt het belangrijkste verschil meestal in nominale stroom, aantal polen en uitschakelkarakteristiek. Varianten met C-karakteristiek zijn eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of technische verbruikers. B-karakteristiek wordt daarentegen aanbevolen voor klassieke licht- en wandcontactdooskringen met een doorgaans goed beheersbare aanloopstroom. Meerpolige iC60N-apparaten bieden extra toepassingsmogelijkheden in complexere verdelingen, maar nemen meer ruimte in de verdeler in.

Binnen het Schneider Electric programma biedt de Acti 9-serie bovendien afgestemde oplossingen voor uitgebreide persoons- en installatiebeveiliging. In combinatie met iID aardlekschakelaars ontstaat een normconforme beveiligingscombinatie voor veel gebouwtoepassingen. Met het Vigi iC60 aardlekblok kan de installatieautomaat naar behoefte worden uitgebreid tot een aardlekoplossing. Dat is vooral zinvol wanneer een modulair en later uitbreidbaar beveiligingsconcept gewenst is.

Als vergelijkbare producten van andere bekende fabrikanten komen bijvoorbeeld installatieautomaten uit de series Siemens SENTRON, ABB S200 of Eaton xPole in aanmerking. Deze modellen vervullen afhankelijk van de uitvoering eveneens gangbare beveiligingstaken in de gebouwinstallatie. Essentiële verschillen liggen vaak in de betreffende systeemtoebehoren, in de bouwvorm van de klemmen, in de indicatiefilosofie en in de compatibiliteit met extra modules van de fabrikant. Voor bestaande Schneider Electric verdelers is dit model vooral dan de juiste keuze wanneer een nette systeemafstemming met Acti 9-toebehoren gewenst is.

Meer productdetails voor selectie, planning en veilige toepassing

Deze installatieautomaat is ontworpen voor AC-netten met 220 tot 240 V en combineert een compacte opbouw met een hoge functionele diepgang. De snap-action schakeltechniek ondersteunt slijtagearm schakelen van de contacten en draagt zo bij aan een duurzame schakelkwaliteit. De meebewegende isolatieafdekking verhoogt de bescherming bij aansluiting en bediening, terwijl de IP20-beschermde klemmen zorgen voor veilig werken in de verdeler.

Voor planners en elektrovakmensen is bovendien de normatieve indeling belangrijk: het apparaat voldoet zowel aan IEC/EN 60898-1 als aan IEC/EN 60947-2. Daardoor is de schakelaar niet alleen geschikt voor klassieke eindgroepen, maar ook voor toepassingen waarbij een uitgebreidere technische classificatie vereist is. De VDE-certificering onderstreept de hoge kwaliteitseisen van de serie.

Een verdere meerwaarde ligt in de modulaire uitbreidbaarheid. Optioneel kunnen hulpmodules voor statusmelding, foutuitschakeling, arbeidsstroomuitschakelaar, onderspanningsuitschakelaar of overspanningsuitschakelaar worden aangebouwd. Zo kan de leidingbeveiliging gericht worden aangepast aan de eisen van moderne verdelingen, zonder het basisconcept van de installatie te wijzigen.
