NH-ZERO zekering link maat 1, 250A AC500V – Lage spanning HRC-zekering NH1 250A NH1GG50V250 – Mersen – E219815 – 8430399001814:

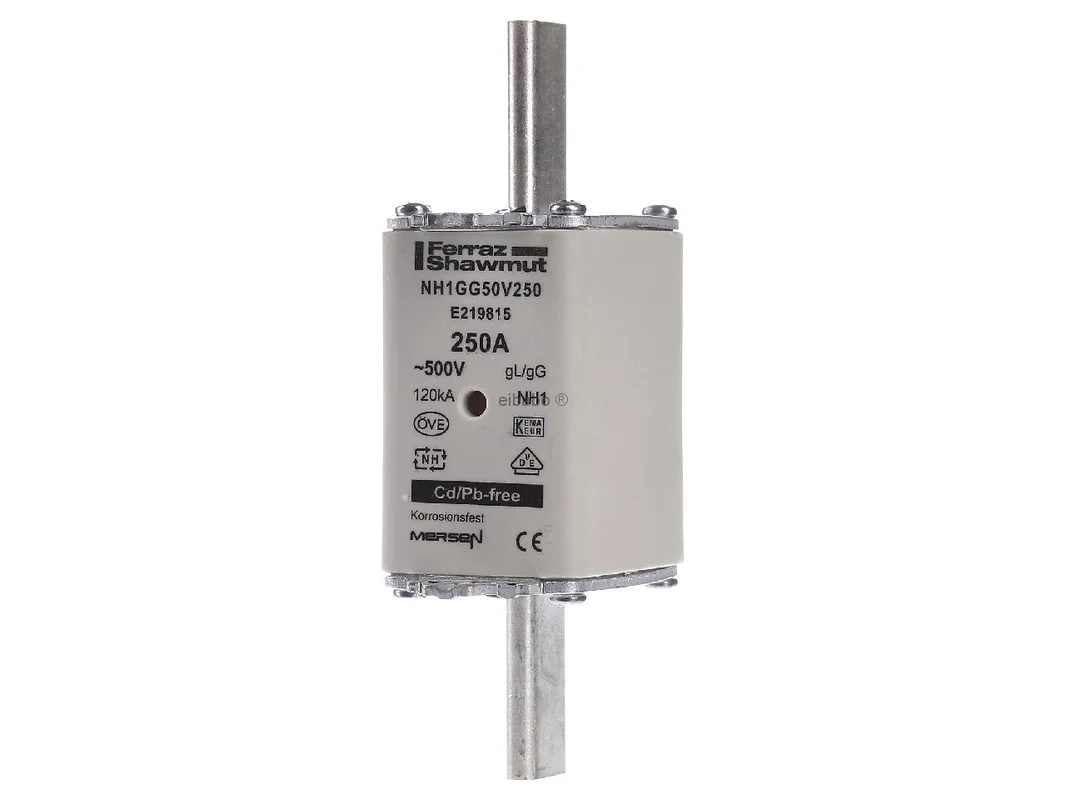

De Mersen NH-smeltpatroon Gr. 1 gG 250A 500V AC ZERO## NH1GG50V250 E219815 is ontworpen voor de betrouwbare bescherming van leidingen, apparaten en installaties in laagspanningssystemen. Als NH-smeltpatroon van de bedrijfsklasse gG biedt hij volledige bereikbescherming en schakelt hij ontoelaatbare overstroom en hoge kortsluitstromen veilig af. De robuuste NH1-bouwvorm, het hoge afschakelvermogen en de dubbele indicator maken hem tot een sterke keuze voor industrie, energieverdeling en veeleisende schakelinstallaties.

Mersen NH-smeltpatroon NH1 gG 250A voor veilige installatiebescherming

Dit NH-smeltpatroon is ontwikkeld voor gebruik in gestandaardiseerde NH-systemen en biedt een nauwkeurige beschermingsfunctie bij 500 V AC en 250 A nominale stroom. Het model is geschikt voor toepassingen waarbij betrouwbare kabel- en apparaatbescherming vereist zijn. De bouwgrootte NH1 ondersteunt een nauwkeurige integratie in passende zekeringvoeten. Dankzij de gG-karakteristiek is het patroon geschikt voor volledige bereikbescherming in veel klassieke verdeel- en industriële toepassingen.

Producthighlights voordelen

• Volledige bereikbescherming gG: Beschermt leidingen, apparaten en installaties bij overstroom en kortsluiting.
• Hoge bedrijfszekerheid: Veilig afschakelen van kortsluitstromen tot 120 kA.
• Gestandaardiseerde NH1-bouwgrootte: Geschikt voor veel gangbare NH-systemen in het laagspanningsbereik.
• Dubbele indicator: Vergemakkelijkt de snelle visuele controle van de schakeltoestand.
• Geschikt voor AC en DC: Toepasbaar tot 500 V AC en 250 V DC.
• Spanningsvoerende greeplippen: Ontworpen voor de voorziene hantering in het NH-systeem.
• Robuuste industriële uitvoering: Voor veeleisende toepassingen in verdeling en installatiebouw.
• Betrouwbare bescherming tegen gevolgschade: Vermindert risico’s door thermisch en elektrodynamische kortsluitwerking.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Mersen
Artikelnaam	Mersen NH-smeltpatroon Gr. 1 gG 250A 500V AC ZERO## NH1GG50V250 E219815
Artikelnummer fabrikant	E219815
Catalogusnummer	NH1GG50V250
EAN	8430399001814
Catalogus	NH-smeltpatroon
Producttype	NH-smeltpatroon
Zekering-bouwgrootte volgens IEC 60269	NH1
Bedrijfsklasse	gG
Nominale stroom	250 A
Nominale spanning AC	500 V
Nominale spanning DC	250 V
Spanningstype	AC/DC
Nominaal afschakelvermogen AC	120 kA
Montagetype	Clip
Uitvoering indicator	Dubbele indicator
Greeplippen	spanningsvoerend
Breedte behuizing	40 mm
Vermogensverlies bij nominale stroom	20 W
Normreferentie	IEC 60269, DIN NH Standard

Beschermingswerking, toepassingsvoordelen en passende alternatieven voor NH-systemen

In laagspanningsinstallaties vervult het smeltpatroon een centrale beschermingsfunctie. Het beperkt de werking van ontoelaatbare overstroom en schakelt kortsluitstromen veilig af. Daardoor worden leidingen, schakelvelden en bedrijfsmiddelen effectief beschermd tegen thermisch belasting en tegen de hoge mechanische krachten van een kortsluiting. Vooral in energieverdelingen, industriële installaties en hoofdverdelingen is deze beschermingswerking een belangrijke bouwsteen voor een stabiele werking.

• Hoge gebruikswaarde in bedrijf: De gG-karakteristiek dekt veel algemene beschermingstaken in kabel- en installatiebescherming af.
• Snelle toestandscontrole: De dubbele indicator vereenvoudigt de controle bij servicewerkzaamheden.
• Normconforme systeemintegratie: Geschikt voor NH-voeten met passende NH1-opname.
• Hoge kortsluitvastheid: Helpt gevolgschade bij storingen te beperken.
• Praktijkgerichte bouwvorm: Ontworpen voor klassieke verdeel- en industriële toepassingen.

Binnen het assortiment van de fabrikant zijn vergelijkbare varianten met dezelfde basisopbouw verkrijgbaar, maar met een andere uitvoering van de greeplippen. Een voor de hand liggend alternatief is de versie NH1GG50V250-1. Deze biedt eveneens 250 A, 500 V AC, NH1 en gG, maar beschikt over geïsoleerde greeplippen. Dat is vooral relevant wanneer in de betreffende installatie of volgens interne standaard een geïsoleerde hantering de voorkeur heeft. Het hier beschreven model heeft spanningsvoerende greeplippen en moet daarom exact volgens de voorschriften van het voorziene systeem worden toegepast.

Bij Mersen zijn bovendien identieke series in andere stroomsterktes verkrijgbaar. Het wezenlijke verschil ligt daar niet in het beschermingsprincipe, maar in de afstemming op de betreffende belasting en selectiviteit van de installatie. Voor de keuze is daarom altijd de correcte afstemming op de stroomkring en het beveiligingsconcept doorslaggevend.

Ook andere gerenommeerde fabrikanten bieden vergelijkbare NH1-gG-smeltpatronen met 250 A en 500 V aan, bijvoorbeeld Siemens, Eaton of SIBA. Verschillen zijn vaak te zien in het indicatorconcept, de uitvoering van de greeplippen, het vermogensverlies of in fabrikant-specifieke seriekenmerken. In de praktijk is vooral belangrijk dat bouwgrootte, karakteristiek, nominale stroom, spanning en de eisen van de aanwezige NH-voet exact overeenkomen. Een 1:1-vervanging moet daarom altijd aan de hand van de technische gegevens en de installatiespecificatie worden gecontroleerd.

Toepassingsgebieden

• Energieverdeling: Voor hoofd- en onderverdelingen in commerciële en industriële installaties.
• Installatiebouw: Voor de bescherming van leidingen, voedingen en verdeelvelden.
• Machineomgeving: Geschikt voor stroomkringen met hoge eisen aan kortsluitbeveiliging.
• Gebouwtechniek: Zinvol in grotere laagspanningsverdelingen.
• Onderhoud: Geschikt voor de normconforme vervanging in bestaande NH-systemen.

Belangrijke aanwijzingen over het NH-systeem en de vakkundige toepassing

Het NH-systeem behoort tot de steekzekeringssystemen en bestaat in de regel uit een zekeringvoet, optionele aansluitafdekkingen of faseafdekkingen, smeltpatronen met contactmessen en een geschikt hulpmiddel voor het vervangen van de patronen, bijvoorbeeld een laagspannings-opsteekgreep. Voor een veilige werking is het gebruik van alle bij het systeem passende componenten doorslaggevend.

NH-smeltpatronen van de bedrijfsklasse gG zijn ontworpen voor de bescherming van leidingen, apparaten en installaties. Ze schakelen ontoelaatbare overstroom en kortsluitstromen tot aan de nominale afschakelstroom veilig af. Bovendien dragen ze eraan bij elektrische bedrijfsmiddelen ook tegen de elektrodynamische werking van zeer hoge kortsluitstromen te beschermen. Onderhoud, vervanging en instandhouding mogen uitsluitend door vakbekwaam gekwalificeerd personeel worden uitgevoerd, omdat de correcte keuze en veilige hantering in het NH-systeem van groot belang zijn.

De Mersen NH-smeltpatroon is een krachtige oplossing voor iedereen die in laagspanningsinstallaties inzet op betrouwbare volledige bereikbescherming, hoge kortsluitvastheid en normconforme NH-compatibiliteit.
