Description

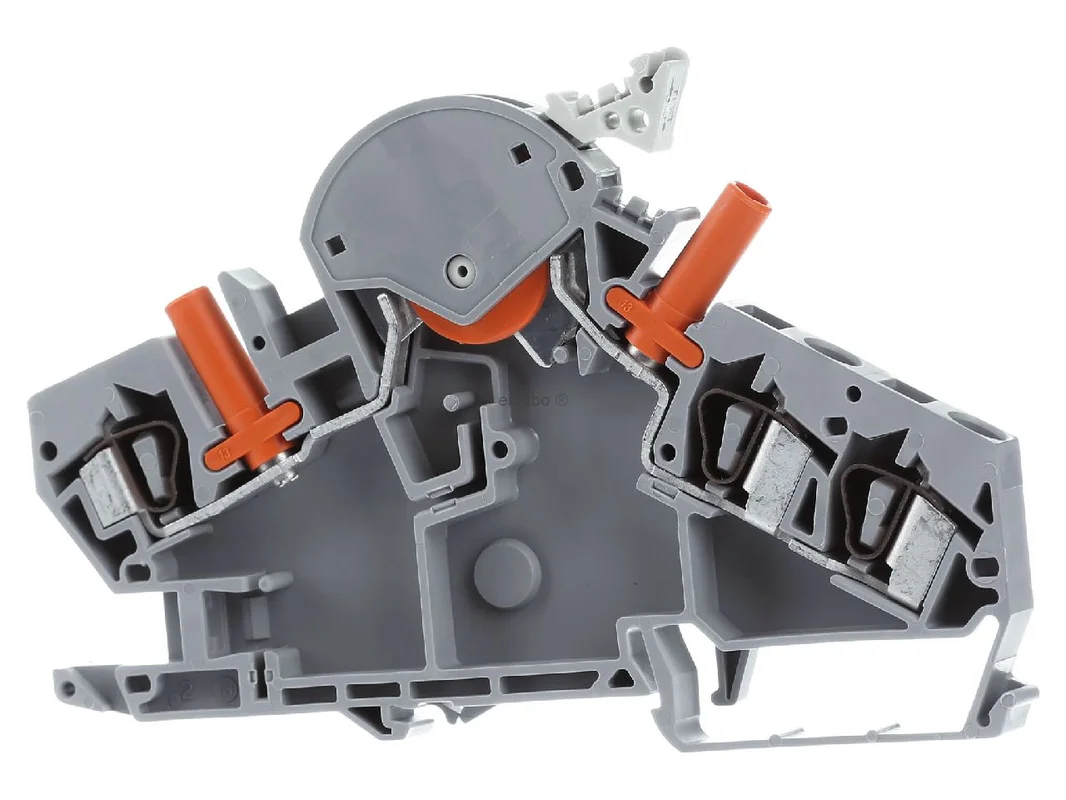

Ontkoppel/meetklem grijs – Koppel het klemmenblok 30A 1-p 8mm los 2007-8821 – WAGO – 4055143074889:

De WAGO scheidings- en meetklem 2-aderig voor DIN-rail 2007-8821 is een doordachte oplossing voor veilige meet-, test- en scheidingstaken in stroomtransformatorschakelingen. Ze combineert een compacte bouwvorm, een duidelijke functie en moderne Push-in-aansluittechniek. Het resultaat is een snelle, nette en goed onderhoudbare bedrading in de schakelkast.

Precieze scheidings- en meettechniek voor stroomtransformatorschakelingen

Deze klem uit de WAGO TOPJOB S-serie is ontwikkeld voor toepassingen waarbij meetkringen veilig moeten worden geleid en indien nodig gericht moeten worden gescheiden of getest. De opname voor schakelaarsbruggen met bedieningshendel en de geschiktheid voor teststekkers met een diameter van 4 mm vergemakkelijken service, controle en ingebruikname. Door de montage op draagrails 35 x 15 en 35 x 7,5 is ze flexibele inzetbaar in veel installaties.

Producthighlights voordelen

• Voor meet- en scheidingstaken: Ideaal voor stroomtransformatorschakelingen met een duidelijke functie in de meetkring.
• Push-in CAGE CLAMP®: Snelle aderaansluiting zonder gereedschap bij massieve aders en bij fijnaderige aders met adereindhuls.
• Nette schakelkaststructuur: Ondersteunt een ordelijke, goed leesbare en servicevriendelijke bedrading.
• Teststekkeropname: Geschikt voor teststekkers met Ø 4 mm voor eenvoudige meettaken.
• Schakelaarsbruggen bruikbaar: Met opname voor aangrenzende schakelaarsbruggen met bedieningshendel.
• Breed aderbereik: Inzetbaar voor aderdoorsneden van 0,5 tot 10 mm² afhankelijk van het adertype.
• Compacte bouwvorm: Slechts 8 mm breed voor ruimtebesparende rijmontage.
• Bedrading aan de voorzijde: Vergemakkelijkt de montage in krappe inbouwruimtes.
• Hoge elektrisch belastbaarheid: Geschikt voor veel industriële meet- en besturingstaken.
• DIN-rail-montage: Passend voor DIN-rails 35 x 15 en 35 x 7,5.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnummer	2007-8821
EAN	4055143074889
Catalogus	Scheidings-meetscheidingsklem
Serie	TOPJOB S 2007
Producttype	2-aderige scheidings- en meetklem
Nominale doorsnede	6 mm²
Aderdoorsnede	0,5 tot 10 mm²
Aansluittechniek	Push-in CAGE CLAMP®
Aantal polen	2
Aantal aansluitpunten	2
Montagetype	DIN-rail 35
Geschikte rails	35 x 15 en 35 x 7,5
Teststekker	voor Ø 4 mm
Opname	voor schakelaarsbruggen met bedieningshendel
Strip lengte	13 tot 15 mm
Nominale spanning	500 V
Nominale stroom	30 A
Nominale stootspanning	6 kV
Breedte	8 mm
Hoogte	99,6 mm
Kleur	Grijs

Efficiënte bedrading, duidelijke testpaden en passende alternatieven

De WAGO scheidings- en meetklem 2-aderig voor DIN-rail 2007-8821 biedt in meetkringen een duidelijk voordeel ten opzichte van eenvoudige doorvoerklemmen: ze maakt niet alleen adergeleiding mogelijk, maar ook gerichte test- en scheidingsfuncties direct op de rijgklem. Dat bespaart ruimte, vereenvoudigt het onderhoud en verhoogt het overzicht in de schakelkast.

• Meer nut in de meetkring: Testen, scheiden en bedraden in één compact klemconcept.
• Snelle installatie: Direct insteken verminderd montagetijd en minimaliseert bedradingsfouten.
• Servicevriendelijk: Testtoegang en brugopname vergemakkelijken ingebruikname en diagnose.
• Ruimtebesparend: Bijzonder geschikt voor dichte rij-inbouw in schakelinstallaties.

Binnen de fabrikant is deze uitvoering duidelijk gericht op stroomtransformatorschakelingen. Vergelijkbaar is bijvoorbeeld de WAGO 2007-8811, die voor spanningstransformatorschakelingen werd ontwikkeld. Het centrale verschil ligt in de typische toepassing: de 2007-8821 is ontworpen voor veilige omgang met stroomtransformatorkringen, terwijl de 2007-8811 zijn sterke punten heeft in spanningstransformatorkringen. Ten opzichte van klassieke doorvoerklemmen uit dezelfde serie biedt de 2007-8821 duidelijk meer functionaliteit voor meet- en testscenario’s.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het installatieconcept bijvoorbeeld scheidingsklemmen van Phoenix Contact, Weidmüller of ABB in aanmerking. Verschillen zitten vaak in de brugtechniek, in de testtoegang, in de bedieningslogica in de meetkring en in de systeemintegratie in bestaande rijgklemprogramma’s. Wie al inzet op het WAGO TOPJOB S-systeem, profiteert met de 2007-8821 meestal van een zeer consistente compatibiliteit bij markering, accessoires en montagebeeld.

Toepassingsgebieden in industrie, energie en schakelkastbouw

• Stroomtransformatorschakelingen: Voor geordende meetkringen met veilige testmogelijkheid.
• Schakelinstallaties: Geschikt voor gestructureerde rijgklemvelden op DIN-rail.
• Energieverdeling: Praktisch bij meet-, controle- en bewakingstaken.
• Industriële automatisering: Voor test- en scheidingspunten in machines en installaties.
• Onderhoud en service: Ondersteunt snelle metingen en duidelijke toestandscontrole.

Aanvullende details over de aansluitwijze en het praktisch nut

De klem is ontworpen voor een nette elektrisch installatie en gebruikt de beproefde Push-in CAGE CLAMP®-techniek als universele aansluiting voor veel adertypen. Massieve aders kunnen direct worden ingestoken. Fijnaderige aders met adereindhuls kunnen eveneens zonder gereedschap worden aangesloten. Dat versnelt de bedrading en zorgt tegelijk voor een vaste, blijvend veilige verbinding.

Voor de aansluiting is een striplengte van 13 tot 15 mm nodig. Afhankelijk van het adertype is een doorsnede van 0,5 tot 10 mm² mogelijk. Daarmee dekt de klem een breed veld van typische toepassingen in besturings-, energie- en installatiebouw af. De combinatie van compacte breedte, aansluiting aan de voorzijde en geïntegreerde test- en scheidingsfunctie maakt haar tot een sterke keuze voor moderne rijgklemconcepten.

De WAGO 2007-8821 is een functionele en montagevriendelijke scheidings- en meetklem voor professionele stroomtransformatorschakelingen, wanneer compacte bouw, duidelijke testpaden en snelle Push-in-bedrading gevraagd zijn.
