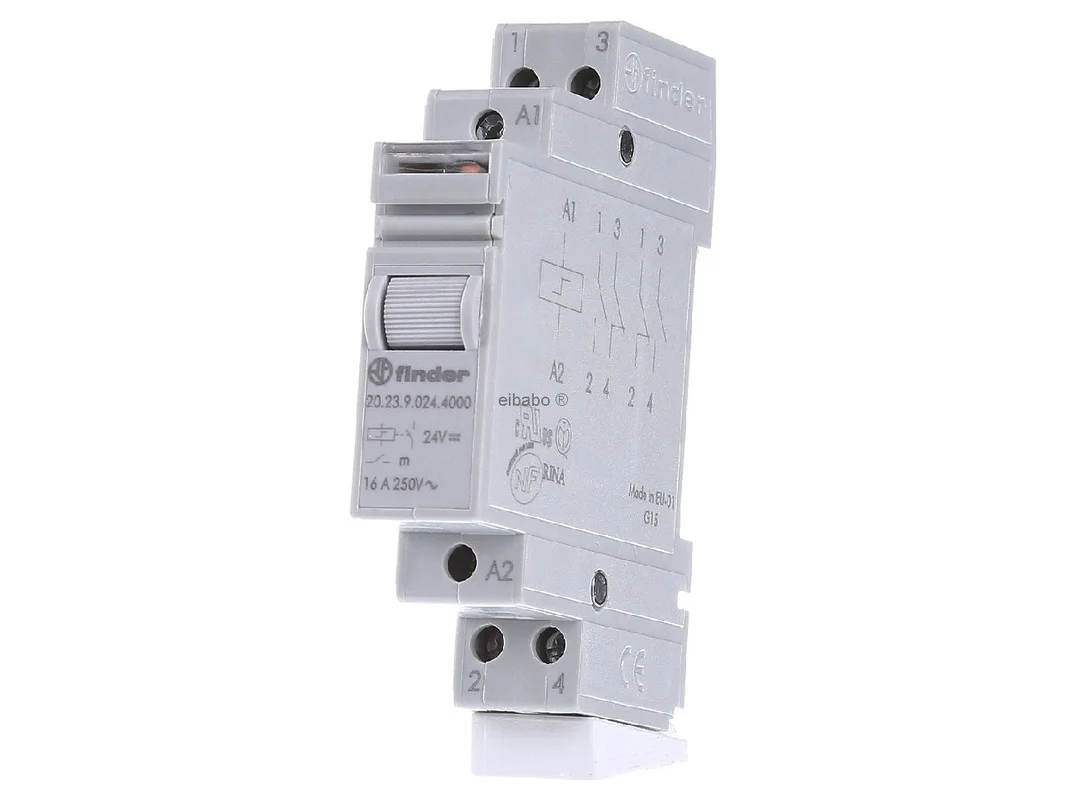

Overspanningsschakelaar – Vergrendelrelais 24V DC 20.23.9.024.4000 – Finder – 8012823120126:

De Finder impulsrelais bistabiel 2 maakcontacten 24V DC 16A 20.23.9.024.4000 is ontworpen voor een duidelijke, veilige en ruimtebesparende schakelbesturing op de 35 mm rail. Het apparaat werkt bistabiel, schakelt via een impuls en is ideaal geschikt voor lichtsturingen, centrale schakeltaken en vele toepassingen in utiliteitsbouw, woningbouw en technische ruimten. De compacte bouwvorm, de hoge contactbelasting en de goed herkenbare schakelstand maken het tot een sterke oplossing voor moderne elektrisch installaties.

Nauwkeurige impulsschakeling voor DIN-railtoepassingen

Het impulsrelais van Finder combineert betrouwbare schakeltechniek met een montagevriendelijke modulebreedte. Met 24 V DC spoel, 16 A schakelstroom en een contact van AgSnO2 is het zeer geschikt voor frequente schakelhandelingen en verschillende belastingstypen. De mechanische schakelstandindicatie vergemakkelijkt de controle in de schakelkast, terwijl de testknop de ingebruikname en service vereenvoudigt.

Producthighlights voordelen

• Bistabiele functie: Houdt de schakeltoestand na de impuls stabiel en is geschikt voor comfortabele drukknopbesturingen.
• Voor 35 mm rail: Snelle en nette montage volgens EN 60715 in de verdeler of schakelkast.
• 16 A schakelstroom: Geschikt voor veel typische belastingen in gebouw- en lichttechniek.
• 1 maakcontact plus 1 verbreekcontact: Flexibele integratie in besturingen met duidelijke contactlogica.
• 24 V DC spoel: Passend voor stuurcircuits met gelijkspanning in industrie en gebouwautomatisering.
• Contactmateriaal AgSnO2: Robuuste contacten voor betrouwbaar schakelen bij praktijkgerichte belastingen.
• Testknop geïntegreerd: Vergemakkelijkt test, service en functiecontrole direct op het apparaat.
• Mechanische indicatie: Schakeltoestand is ook zonder meting snel zichtbaar.
• Compacte breedte: Slechts 17,5 mm breed en daarom zeer geschikt voor ruimtekritische verdelingen.
• Beschermingsgraad IP20: Ontworpen voor gebruik in beschermde inbouwomgevingen in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Impulsrelais bistabiel 2 maakcontacten 24V DC 16A 20.23.9.024.4000
Artikelnummer fabrikant	20.23.9.024.4000
EAN	8012823120126
Catalogus	Impulsrelais
Serie	Finder serie 20
Producttype	Modulair impulsrelais
Functie	bistabiel, impulsschakeling
Montagetype	35 mm rail volgens EN 60715
Contacttype	1 maakcontact + 1 verbreekcontact
Nominale stroom	16 A
Nominale spanning	250 V AC
Spoelspanning	24 V DC
Spoelvermogen	5 W
Spoelweerstand	105 Ohm
Contactmateriaal	AgSnO2
Schakelvermogen AC1 bij 230 V AC	4000 VA
Schakelvermogen AC15 bij 230 V AC	750 VA
Gloei- en halogeenlampen	2000 W
Gecompenseerde fluorescentielampen	750 W
Ongecompenseerde fluorescentielampen	1000 W
Energiespaarlampen	400 W
LED bij 230 V AC	400 W
LV-halogeen of LED met EVG	400 W
LV-halogeen of LED met KVG	800 W
Breedte	17,5 mm
Schakelvolgorde	uit aan / aan uit
Bedieningselementen	Testknop, mechanische schakelstandindicatie
Beschermingsgraad	IP20

Sterk schakelvermogen voor licht, besturing en compacte verdelingen

De Finder impulsrelais bistabiel 2 maakcontacten 24V DC 16A 20.23.9.024.4000 overtuigt vooral daar waar drukknopcommando’s veilig in stabiele schakeltoestanden moeten worden omgezet. Typisch toepassingsgebieden zijn gang- en trappenhuisverlichting, groepsschakelingen in kantoren, technische ruimten, servicezones of ook besturingsfuncties in klein automatiseringsoplossingen. Door de compacte modulebreedte blijft meer plaats over voor verdere inbouwcomponenten in de verdeler.

• Veilige werking: Zeer geschikt voor frequente schakelimpulsen bij licht- en stuurcircuits.
• Eenvoudige service: Testknop en indicatie besparen tijd bij test en onderhoud.
• Breed belastingsspectrum: Bruikbaar voor klassieke lampen, LED en ander gangbare lichtbronnen.
• Nette integratie: Ideaal voor genormeerde DIN-rails in woning- en utiliteitsbouw.
• DC-besturing: Bijzonder gepast wanneer de aansturing vanuit 24 V DC stuursystemen gebeurt.

Binnen de Finder serie 20 is type 20.23 interessant voor toepassingen waarbij een maakcontact en een verbreekcontact nodig zijn. Vergeleken met varianten met een ander spoelspanning blijft de schakelfunctie vergelijkbaar; het wezenlijke verschil ligt in de passende aansturing door AC- of DC-stuurcircuits. modellen uit dezelfde serie met 24 V AC zijn eerder bedoeld voor klassieke wisselspanningsbesturingen, terwijl deze uitvoering doelgericht zijn sterke punten toont in DC-concepten. Uitvoeringen met een afwijkende schakelvolgorde of ander contactvarianten zijn eerder geschikt voor speciale besturingsschema’s, bijvoorbeeld bij uitgebreide licht- of jaloezietoepassingen.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen bijvoorbeeld modulair impulsrelais van Eltako, Hager of Schneider Electric in aanmerking. Eltako is vaak sterk op het gebied van gebouwautomatisering en biedt afhankelijk van het type ander contactconfiguraties of extra functies. Hager zet vaak in op duidelijke integratie in installatieverdelers en praktijkgerichte series voor de utiliteitsbouw. Schneider Electric biedt afhankelijk van de serie oplossingen voor installatie- en besturingstaken met deels een ander klemmen- of systeembenadering. Voor de keuze zijn vooral spoelspanning, contactconfiguratie, belastingstype en ruimtebehoefte doorslaggevend.

Toepassingsgebieden en praktijkgerichte meerwaarden

• Trappenhuis en gang: Comfortabele drukknopbesturing voor lichtcircuits met duidelijke schakelstand.
• Kantoor en utiliteitsbouw: Zinvol voor groepsschakelingen en vaak bediende lichtsturingen.
• Woningbouw: Geschikt voor centrale schakelpunten en gedefinieerde besturingstaken.
• Technische ruimten: Praktisch bij service, controle en snelle toestandscontrole.
• Compacte verdelingen: De smalle bouwvorm helpt bij beperkte ruimte in de schakelkast.

Uitgebreide technische duiding voor een veilige productkeuze

Dit modulair impulsrelais is ontworpen voor montage op een 35 mm DIN-rail en werkt met een 24 V DC spoel bij een opgenomen vermogen van 5 W. De spoelweerstand van 105 ohm ondersteunt een duidelijke elektrisch duiding in het stuurcircuit. Het contactmateriaal AgSnO2 is ontworpen voor robuuste schakelhandelingen en biedt voordelen bij typische belastingen uit de lichttechniek.

Bijzonder nuttig voor de planning zijn de gedifferentieerde schakelvermogens: bij 230 V AC is tot 4000 VA in AC1 en 750 VA in AC15 beschikbaar. Voor lichtbronnen geldt een praktijkgerichte belastingsindeling, bijvoorbeeld 2000 W bij gloei- en halogeenlampen, 400 W bij LED op 230 V AC en 800 W bij LV-halogeen of LED met KVG. Daardoor kan de geschiktheid voor concrete lichtcircuits veel beter worden beoordeeld dan alleen op basis van de nominale stroom.

De schakelvolgorde uit aan respectievelijk aan uit ondersteunt de klassieke impulsfunctie. In combinatie met testknop en mechanische schakelstandindicatie ontstaat een hoge gebruikswaarde bij ingebruikname, diagnose en onderhoud. De beschermingsgraad IP20 maakt duidelijk dat het apparaat bedoeld is voor inbouw in beschermde elektrisch verdelingen.
