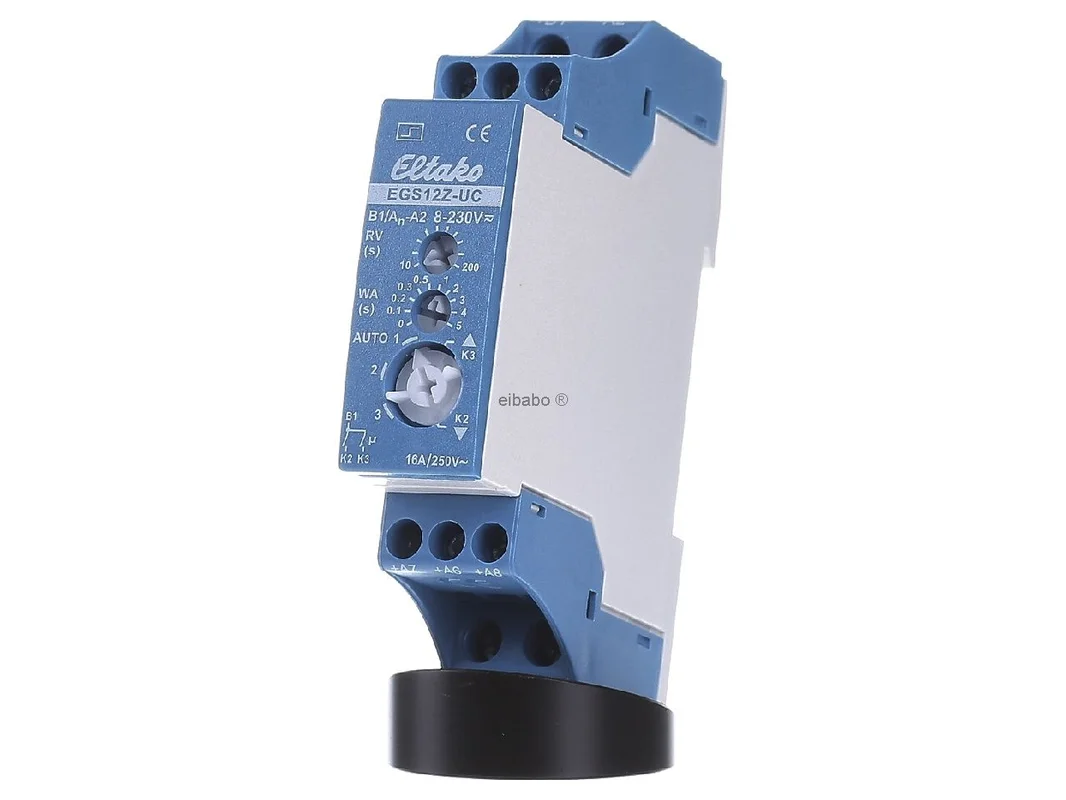

De Eltako impulsgroepenschakelaar voor centrale besturing 1+1 maakcontact UC 16A niet potentiaalvrij EGS12Z-UC 21200401 is een krachtige oplossing voor de veilige en flexibele aansturing van rolluiken, jaloezieën, rolgordijnen, markiezen en ramen. Het modulaire apparaat voor DIN-rail combineert lage stand-by-verliezen met veelzijdige besturingstypen en is geschikt voor één motor of voor gebruik met motorrelais. Dankzij de universele spanning UC, het duidelijke front met draaischakelaars en de prioritering van centrale commando’s is het apparaat ideaal voor moderne zonwerings- en ventilatieconcepten.

Nauwkeurige centrale besturing voor rolluiken, jaloezieën en motoraandrijvingen

Het apparaat voert commando’s van sensorrelais, schakelaars en drukknoppen betrouwbaar uit. Afhankelijk van de instelling stuurt het de rijrichting, stop, omkeertijd en afvalvertraging zeer nauwkeurig aan. Zo kunnen lokale en centrale besturingscommando’s netjes op elkaar worden afgestemd. De compacte bouwvorm voor DIN-rail, het lage vermogensverlies en de brede UC-spanning maken de schakelaar bijzonder aantrekkelijk voor woningbouw, utiliteitsbouw en renovaties.

Producthighlights voordelen

• Ontworpen voor 1 motor: Ideaal voor rolluik-, jaloezie-, rolgordijn-, markies- en raamaandrijvingen.
• 1+1 maakcontact: Twee schakeluitgangen voor op- en neerfunctie.
• Niet potentiaalvrij: Geschikt voor passende besturings- en motortoepassingen binnen het systeem.
• 16A schakelvermogen: Hoge belastbaarheid voor veeleisende schakeltaken.
• Universele spanning UC: Voeding en schakeling met 8 tot 230V UC.
• Zeer laag stand-by-verlies: Slechts ca. 0,05 tot 0,4 watt.
• DIN-rail montage: Modulaire inbouw voor draagrail volgens DIN EN 60715 TH35.
• Compacte breedte: Slechts 1 modulebreedte voor ruimtebesparende inbouw.
• Lokale en centrale besturing: Voor drukknoppen, dubbele drukknoppen, tuimelschakelaars en sensorrelais.
• Dynamische en statische ingangen: Flexibel voor korte impulsen of permanente aansturing.
• Geprioriteerde centrale commando’s: Belangrijke signalen zoals wind, regen of vorst kunnen voorrang krijgen.
• Comfort voor jaloezieën: Met omkeerautomatiek en instelbare omkeertijd.
• Handmatige bediening met voorrang: Handbesturing via draaischakelaar direct op het apparaat.
• Nauwkeurige rijtijdlogica: Afvalvertraging voor een nette looptijd tot de eindpositie.
• Systeemgeschikt: Compatibel met motorscheidingsrelais MTR12-UC en DC-motorrelais DCM12-UC.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako impulsgroepenschakelaar voor centrale besturing 1+1 maakcontact UC 16A niet potentiaalvrij EGS12Z-UC 21200401
Artikelnummer fabrikant	21200401
EAN	4010312107737
Catalogus	impulsschakelaars
Producttype	impulsgroepenschakelaar voor centrale besturing
Uitgangen	1+1 maakcontact
Contacttype	niet potentiaalvrij
Nominale schakelstroom	16A
Nominale spanning	250V AC
Voedings- en schakelspanning	8 tot 230V UC
Stuurspanning	8 tot 230V UC, zelfde potentiaal op A3 tot A8
Montagetype	Modulaire inbouw op draagrail DIN EN 60715 TH35
Breedte	18 mm
Diepte	58 mm
Modulebreedtes	1
Stand-by-verlies	0,05 tot 0,4 watt
Geschikt voor	1 motor of motorrelais
Compatibele relais	MTR12-UC, DCM12-UC
Functie	Omhoog, stop, omlaag, stop via impulsvolgorde
Dynamische impuls	vanaf 20 ms
Handbesturing	ja, via draaischakelaar aan de voorzijde met voorrang
Omkeerautomatiek	0 tot 5 s instelbaar
Afvalvertraging	instelbaar via bovenste draaischakelaar
LED-indicatie	ja, voor WA en RV

Besturingstypen, toepassingsvoordelen en zinvolle alternatieven

De Eltako impulsgroepenschakelaar voor centrale besturing 1+1 maakcontact UC 16A niet potentiaalvrij EGS12Z-UC 21200401 scoort vooral daar waar een duidelijke scheiding tussen lokale bediening, centraal commando en sensorlogica gevraagd is. Het apparaat is geschikt voor projecten met rolluiken, jaloezieën of markiezen waarbij rijrichting, stop en omkering nauwkeurig moeten worden weergegeven. Bijzonder praktisch is de combinatie van dynamische en statische ingangen. Daardoor kunnen zowel klassieke drukknopoplossingen als sensorfuncties zeer flexibel worden geïntegreerd.

• Hoge toepassingsflexibiliteit: Geschikt voor lokale bediening, groepsbesturing en centrale scènes.
• Meer controle: Geprioriteerde ingangen zijn ideaal voor wind-, vorst- of regensignalen.
• Meer comfort: De omkeerautomatiek ondersteunt nauwkeurige lamellen- of markiesstanden.
• Nette integratie: Bruikbaar voor motoren en voor passende scheidings- en DC-relais.
• Eenvoudige uitbreiding: Interessant voor installaties die later met sensoren moeten worden uitgebreid.

Binnen de Eltako-omgeving ligt de vergelijking met een EGS12Z2-UC voor de hand. Deze is bedoeld voor uitgebreide groeps- of meermotortoepassingen, wanneer meer schakelpaden of complexere zonweringsconcepten gevraagd zijn. Het hier beschreven model is daarentegen de gerichte keuze voor één enkele motor of een duidelijk gedefinieerde aandrijfeenheid.

Ten opzichte van een MTR12-UC ligt het verschil in de taak: de MTR12-UC is een motorscheidingsrelais en dient vooral voor de galvanische en functionele ontkoppeling in het aandrijfpad. De EGS12Z-UC neemt daarentegen de eigenlijke besturingslogica met impulsvolgorde, prioriteit en tijdfuncties over. Beide producten vullen elkaar daarom binnen het systeem aan, in plaats van direct uitwisselbaar te zijn.

Ook een DCM12-UC volgt een andere benadering. Dit relais is ontworpen voor DC-motortoepassingen. Wie een AC-motor of een klassieke UC-besturing in de zonweringssector gebruikt, is met de hier beschreven schakelaar meestal doelgerichter geholpen. Voor speciale DC-aandrijvingen is de DCM12-UC echter de geschiktere aanvulling.

Bij bekende externe merken zijn afhankelijk van het project onder andere oplossingen van Shelly, Finder en Theben relevant. Shelly biedt vooral slimme WLAN-actuatoren met app-koppeling, die eerder uitblinken in verbonden smart-home-scenario’s. Finder zet sterker in op klassieke relaitechniek voor schakelkasten en gebouwautomatisering. Theben is vaak interessant wanneer tijd-, weer- of KNX-gerelateerde besturingsconcepten centraal staan. In tegenstelling daarmee overtuigt dit Eltako-apparaat vooral door zijn directe frontbediening, de duidelijke centrale besturingslogica en de goede integratie in het Eltako-systeem met sensor- en motorrelais.

Toepassingsgebieden in zonwering, ventilatie en centrale besturing

• Rolluiken: Voor centrale en lokale omhoog-, stop- en omlaagcommando’s.
• Jaloezieën: Met omkeerautomatiek voor nauwkeurige lamellenstand.
• Rolgordijnen: Voor comfortabele individuele en groepsbesturingen.
• Markiezen: Geschikt voor inrollen, uitrollen en gedefinieerde spanningsposities.
• Raamaandrijvingen: Voor openen, stoppen en sluiten in automatische werking.
• sensorgestuurde installaties: Ideaal met regen-, vorst- en windevaluatie.
• Woningbouw en utiliteitsbouw: Voor verdelers met DIN-rail en geringe inbouwdiepte.

Functies en bedieningslogica voor meer meerwaarde in het dagelijks leven

Het apparaat werkt volgens een duidelijk en in de schakelkast zeer goed beheersbaar principe. Via impulsen wordt de volgorde omhoog, stop, omlaag, stop uitgevoerd. Daarnaast zijn er aparte ingangen beschikbaar voor gerichte rijcommando’s. Zo ontstaat een flexibele besturing die zowel met eenvoudige drukknoppen als met sensorrelais harmonieert.

De aanduiding dynamisch staat voor ingangen waarbij al een korte impuls vanaf 20 ms voldoende is. Statisch betekent dat het contact alleen actief blijft zolang het besturingscommando aanwezig is. Dat is in de praktijk belangrijk wanneer bedieningswijze en reactie exact op de installatie moeten worden afgestemd.

Voor jaloezieën biedt het front meerdere praktijkgerichte instellingen. In AUTO 1 is de lokale comfortomkeerfunctie actief. Een dubbele impuls kan een langzame tegenbeweging activeren, die met een verdere impuls wordt gestopt. AUTO 2 schakelt deze functie uit. AUTO 3 breidt het gedrag van de centrale ingangen uit en staat eerst statische aansturing toe, voordat na ongeveer 1 seconde naar dynamisch wordt omgeschakeld.

De posities met pijl omhoog en pijl omlaag dienen voor directe handbesturing. Deze bediening heeft voorrang op andere commando’s. Dat is zeer nuttig bij service, testloop of inbedrijfstelling.

Met de omkeerautomatiek WA kan een tijd tussen 0,1 en 5 seconden worden ingesteld. Daardoor kan bij een neerwaartse beweging na de gekozen vertraging een richtingsomkering plaatsvinden. Dat is bijvoorbeeld geschikt om markiezen op spanning te brengen of jaloezieën gedefinieerd uit te richten.

De afvalvertraging RV bepaalt wanneer het apparaat na een beweging automatisch naar stop schakelt. Deze tijd moet zo worden gekozen dat de aandrijving de weg veilig tot de eindpositie kan afleggen. Een LED aan de voorzijde ondersteunt de toewijzing van de tijdfuncties.

Bij de bedrading zijn meerdere besturingstypen mogelijk. Lokale bediening gebeurt via drukknoppen op A3+A4, via rolluik-tuimelschakelaar op A3 en A4 of via dubbele drukknop op A5 en A6. Voor de centrale besturing zijn dynamische ingangen zonder prioriteit op A5/A6 en ingangen met prioriteit op A7/A8 beschikbaar. Deze laatste zijn bijzonder belangrijk voor signalen die niet mogen worden overruled, bijvoorbeeld bij wind, vorst of regen.

Daarmee is dit model een zeer doordachte keuze voor iedereen die een compacte, energiezuinige en tegelijk fijn afstembare centrale besturing voor motoraandrijvingen zoekt.
