Radio binaire ingang 2x batterij – KNX binaire ingang 2-ch TRM702A – Hager – 3250615989024:

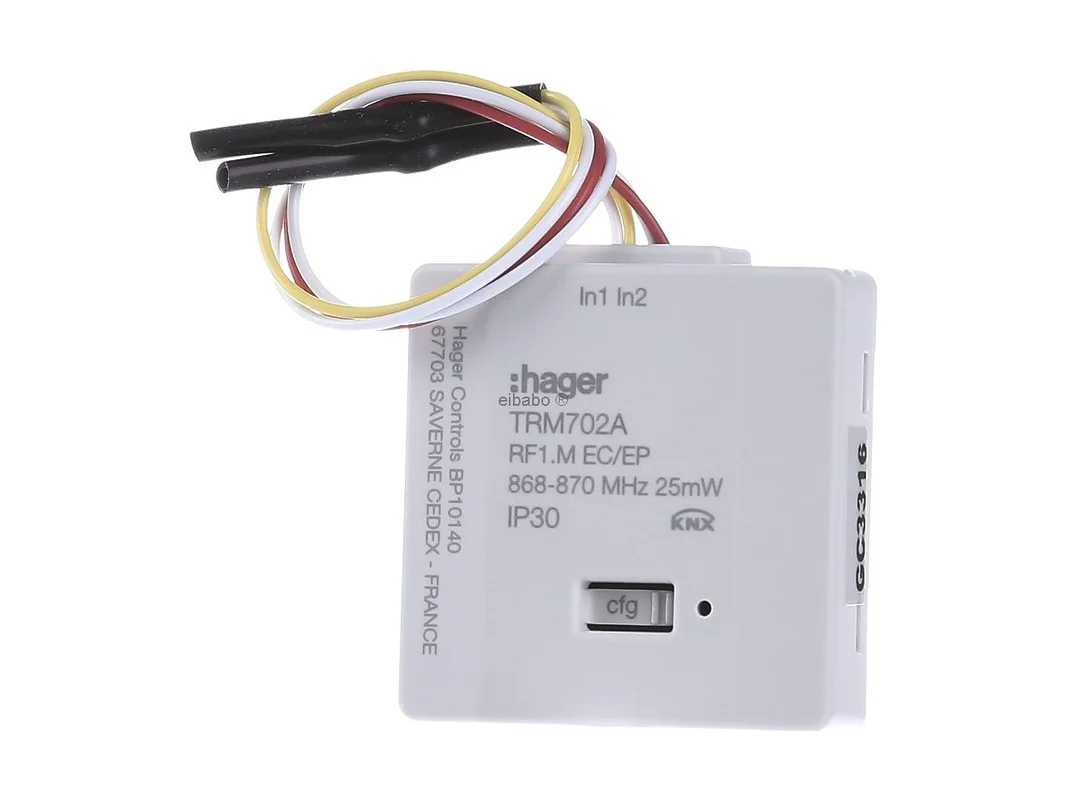

De Hager KNX-radio binaire ingang inbouw 2-voudig batterijgevoed TRM702A is de slimme oplossing om conventionele drukknoppen, schakelaars of potentiaalvrije contacten elegant in een moderne KNX-radio-installatie te integreren. De compacte inbouwmodule is ontwikkeld voor montage achter inbouwsokkels en is ideaal voor renovatie, modernisering en flexibele smart-homeprojecten waarbij een extra busleiding niet gewenst is.

Flexibele KNX-radio-integratie voor drukknoppen, contacten en slimme retrofit

Met twee onafhankelijke ingangen opent de binaire ingang veelzijdige mogelijkheden voor de aansturing van verlichting, zonwering, scènes of meldfuncties. De batterijgevoede uitvoering vergemakkelijkt het gebruik in bestaande gebouwen en op moeilijk toegankelijke plaatsen. Dankzij KNX-radio, bidirectionele communicatie en de ondersteuning van ETS, easy en quicklink kan het apparaat naadloos worden geïntegreerd in zowel professionele KNX-projecten als comfortabele radiotoepassingen.

Producthighlights voordelen

• Twee onafhankelijke ingangen: Veelzijdig inzetbaar voor drukknoppen, schakelaars en potentiaalvrije contacten.
• Inbouwmontage: Ideaal voor verdekte montage achter bestaande inzetstukken.
• Batterijgevoed: Zeer geschikt voor retrofit en radio-oplossingen zonder extra busleiding.
• KNX-radio bidirectioneel: Veilige integratie in moderne radio-installaties met terugmelding.
• Meerdere configuratiemodi: Ondersteunt ETS, easy en quicklink voor grote planningsvrijheid.
• Inbedrijfstelling met weinig gereedschap: quicklink maakt een snelle configuratie ter plaatse mogelijk.
• LED-functieweergave: Vergemakkelijkt statuscontrole en inbedrijfstelling.
• Veelzijdige KNX-functies: Geschikt voor Aan/Uit, Op/Neer, scènes, alarm en statusweergave.
• Geschikt voor retrofit: Bestaande schakelpunten kunnen slim worden uitgebreid.
• Compacte bouwvorm: Geschikt voor krappe inbouwsituaties in het inbouwbereik.

Typische toepassingen in het gebouw

• Verlichtingssturing: Bestaande drukknoppen sturen schakelcommando’s naar KNX-radioactoren.
• Zonwering: Op/Neer-commando’s voor rolluiken of jaloezieën via bestaande bedieningspunten.
• Scène-oproep: Een contact kan gedefinieerde comfort- of afwezigheidsscènes activeren.
• Raam- en deurcontact: Melding van toestanden voor alarm, verwarming of visualisatie.
• Modernisering: Bestaande elektrische installatie wordt zonder grote ingreep slim uitgebreid.
• Functiesignalen: Ook geschikt voor alarmmeldingen of statusoverdracht in het KNX-radiosysteem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX-radio binaire ingang inbouw 2-voudig batterijgevoed TRM702A
EAN	3250615989024
Catalogus	Binaire ingang
Producttype	Radio inbouw binaire ingang 2-voudig met batterij
Bussysteem	KNX-radio
Radioprotocol	KNX-radio
Configuratiemodi	ETS, easy, quicklink
Aantal ingangen	2
Type ingang	voor potentiaalvrije contacten
Voeding	Batterij
Ingangsspanning	3 V DC
Radio bidirectioneel	Ja
Radiofrequentie	868,3 MHz
Radiozendvermogen	< 25 mW
Zendbereik in het gebouw	max. 30 m
Zendbereik in open veld	max. 100 m
Montagewijze	Inbouw
Afmetingen H x B x D	ca. 39 x 41 x 11 mm
Beschermingsgraad	IP30
Bedrijfstemperatuur	-10 °C tot +50 °C
Opslag- en transporttemperatuur	-20 °C tot +70 °C
Max. kabellengte naar schakelaars	10 m
Minimale impulstijd	50 ms
LED-weergave	Ja
Integratie in KNX TP	via optionele KNX-radio mediakoppelaar

Praktijkgerichte radio-retrofit met twee ingangen voor slimme KNX-taken

Het apparaat is bijzonder sterk wanneer bestaande schakelposities, contacten of meldlijnen zonder nieuwe busbekabeling in een KNX-radio-omgeving moeten worden geïntegreerd. De twee ingangen maken een duidelijke scheiding van functies mogelijk, bijvoorbeeld verlichting en scène of raamcontact en alarm. Door de compacte inbouwvorm blijft de installatie discreet, terwijl de parametrering via ETS, easy of quicklink veel vrijheid biedt bij planning en uitvoering.

In het dagelijks gebruik scoort de oplossing met snelle retrofit, nette integratie en een brede functionele basis. Typische commando’s zoals Aan/Uit, Op/Neer of scènes kunnen net zo goed worden gerealiseerd als alarmmeldingen en statusindicaties. Zo wordt van een klassieke bedieningsplaats een moderne radiodeelnemer met hoge praktische meerwaarde.

• Twee gescheiden ingangen voor parallelle stuur- en meldtaken.
• Perfect voor de modernisering van bestaande schakelprogramma’s.
• Geen directe KNX-TP-aansluiting op de inbouwlocatie nodig.
• Ideaal voor verlichting, rolluiken, scènes en raamcontacten.
• Bidirectionele radio verhoogt de transparantie in het systeem.
• Snelle toewijzing via quicklink bij eenvoudige projecten.
• Volledige ETS-integratie voor veeleisende KNX-installaties.

Binnen het Hager-portfolio is dit model speciaal ontworpen voor twee bedrade signalen in het inbouwbereik. Ten opzichte van radiodrukknoppen of wandzenders van de fabrikant ligt het voordeel in de verdekte montage achter bestaande inzetstukken en in de directe aansluiting van potentiaalvrije contacten. Daardoor is het apparaat beter geschikt voor discrete retrofit en voor het overnemen van bestaande bedieningselementen.

Vergeleken met Hager-radioactoren, zoals schakel- of diminzetstukken, verwerkt dit product geen belastingen, maar verzendt het toestanden en bedieningscommando’s. Het is daarmee de juiste keuze wanneer signalen moeten worden opgenomen en doorgegeven aan andere KNX-radiodeelnemers of via mediakoppelaars aan KNX TP.

Terwijl radioactoren van Hager direct lampen, aandrijvingen of andere verbruikers schakelen, dient deze binaire ingang als signaalgever. Het toepassingszwaartepunt ligt daarom bij drukknoplocaties, raamcontacten of technische meldlijnen. Bij projecten met klassieke retrofit is dat een groot voordeel, omdat bestaande bedieningselementen behouden kunnen blijven.

Hager-radiowandzenders worden vaak sneller zichtbaar gemonteerd en zijn direct bedoeld voor handmatige bediening. De binaire ingang is daarentegen onzichtbaar achter het inzetstuk gemonteerd en beter geschikt wanneer design, bestaande schakelseries of meldcontacten centraal staan.

Vergelijkbare oplossingen worden bijvoorbeeld aangeboden door Gira, Jung en Eltako op het gebied van radio- of KNX-gerelateerde sensortechniek. Belangrijke verschillen liggen meestal in de systeemwereld, de radiostandaard en de diepte van de parametrering. Hager zet hier in op KNX-radio met integratie in ETS en op easy en quicklink voor flexibele projectgroottes.

Producten van andere fabrikanten kunnen sterk zijn in zuivere KNX-TP-installaties of in fabrikantspecifieke radiosystemen, maar zijn niet altijd direct compatibel met KNX-radio. Voor projecten met Hager KNX-radio-infrastructuur is dit model daarom vaak de systeemnabije en integratiezekere keuze.

In ETS is het aan te raden om beide ingangen duidelijk naar functie te benoemen, bijvoorbeeld „Drukknop licht gang“ en „Raamcontact kantoor“. Zo blijft de groepsadressering ook in grotere projecten goed leesbaar. Voor eenvoudige bediening kan één ingang als schakelobject voor verlichting worden geparametreerd, terwijl de tweede ingang een scène-oproep of een alarmmelding verzendt.

Praktisch is ook de toewijzing voor zonwering: één ingang neemt Op over, de andere Neer, of beide worden gebruikt voor een 1-knopsbediening met korte en lange bediening, voor zover het project hierin voorziet. Bij raamcontacten is het zinvol om de status naar een eigen groepsadres te sturen en daarnaast te koppelen aan verwarming, alarm of visualisatie.

Voor hybride installaties moet de objectstructuur vroeg worden gepland wanneer de integratie in KNX TP via een mediakoppelaar plaatsvindt. Zinvol zijn gescheiden groepen voor bediening, status en alarm, zodat logica, visualisatie en actoren netjes van elkaar gescheiden blijven. Zo wordt de inbedrijfstelling eenvoudiger en blijven latere uitbreidingen overzichtelijk.

Wie bestaande drukknoppen of contacten elegant in een KNX-radio-oplossing wil integreren, krijgt met deze inbouw binaire ingang een doordachte en praktijkgerichte oplossing. De combinatie van compacte bouwvorm, twee ingangen, batterijvoeding en flexibele configuratie maakt het apparaat tot een sterke keuze voor veeleisende woon- en utiliteitsgebouwen. Zo slaagt moderne gebouwautomatisering ook daar waar klassieke retrofit efficiënt en netjes moet worden gerealiseerd.
