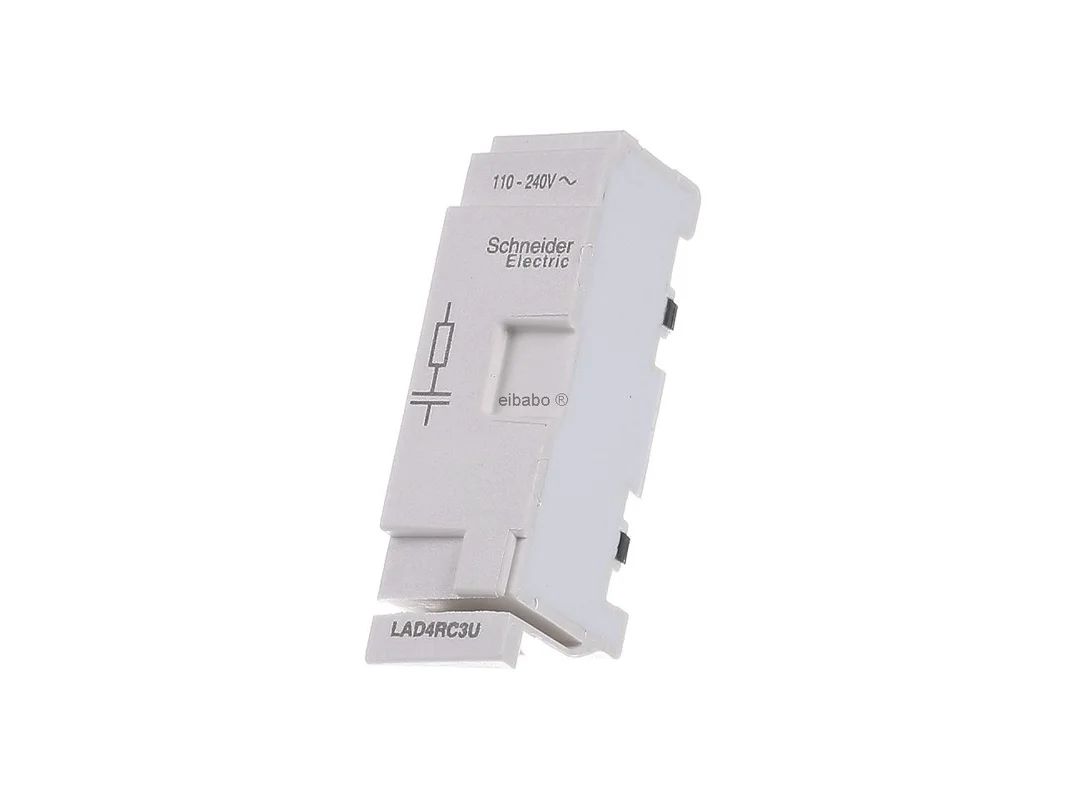

RC-circuit 110/240V D40A/D65A – Overspanningsbeveiliging 110 … 240V AC LAD4RC3U – Schneider Electric – 3389119410182:

De Schneider Electric ontstoringsmodule RC-netwerk LAD4RC3U is een praktijkgerichte beveiligingsschakeling voor contactorspoelen in industriële besturingen. Het verminderd effectief schakelpulsen en begrenst storende overspanningen die bij het uitschakelen kunnen ontstaan. Zo draagt de module bij aan meer bedrijfszekerheid, rustiger schakelgedrag en de bescherming van gevoelige elektronica in de installatie.

Effectieve overspanningsbeveiliging voor moderne stuurcircuits met de Schneider Electric ontstoringsmodule RC-netwerk voor contactorspoel LAD4RC3U

Het RC-netwerk is ontworpen voor gebruik op passende Schneider Electric contactoren en ondersteunt een betrouwbare ontstoring in AC- en DC-gerelateerde sturomgevingen. Door de gerichte demping van spanningspieken helpt de module storingen aan aangrenzende componenten te verminderen en de levensduur van elektrisch modules positief te beïnvloeden. Voor installaties met hoge eisen aan signaalstabiliteit is dit een belangrijke bijdrage aan een veilige werking.

Producthighlights voordelen

• Effectieve ontstoring: Vermindert schakelpulsen en beschermt elektronica tegen overspanningen.
• Meer proceszekerheid: Vermindert het risico op storingen in stuur- en schakelcircuits.
• Passende systeemoplossing: Ontwikkeld voor compatibele Schneider Electric TeSys D contactoren.
• Geschikt voor AC-stuurcircuits: Ontworpen voor een breed bereik van 110 tot 240 V wisselstroom.
• Ondersteunt rustig schakelen: Kan storende invloeden bij het uitschakelen van de spoel duidelijk verminderen.
• Compacte aanvulling: Beveiligingsfunctie direct op de contactor, zonder de installatie onnodig te compliceren.
• Ideaal voor gevoelige omgevingen: Bijzonder zinvol bij elektronica met verhoogde beschermingsbehoefte.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Productaanduiding	Ontstoringsmodule RC-netwerk voor contactorspoel LAD4RC3U
EAN	3389119410182
Catalogus	Module beveiligingsschakeling
Producttype	Schakelmodule, RC-netwerk
Serie	LAD4 / TeSys D
Schakelingstype	RC-netwerk, type D
Nominaal spanningsbereik	110 tot 240 V AC, 50/60 Hz
Geschikt voor	Contactorspoelen in compatibele Schneider Electric contactoren
Compatibele series	LC1D40A tot D80A, LC1DT60A tot DT80A
Gebruik volgens aanvullende tekst	DT60A tot DT80A, 4-polig
Beveiligingsfunctie	Bescherming van elektronica tegen overspanningen
Toepassing	Aansturing met gelijkstroom evenals wisselstroom binnen het genoemde bereik
Montagetype	Aanbouwmodule voor contactor

Systeemvoordelen, praktisch inzet en zinvolle alternatieven voor beveiligingsschakelingen op contactoren

In besturingen met frequente schakelhandelingen is een nette beveiligingsschakeling vaak doorslaggevend. De Schneider Electric ontstoringsmodule RC-netwerk voor contactorspoel LAD4RC3U is vooral geschikt daar waar spanningspieken bij het uitschakelen van een spoel aangrenzende elektronica, relaisuitgangen of gevoelige ingangen kunnen beïnvloeden. De module ondersteunt daarmee een stabiele werking van besturingen, meldwegen en aangesloten modules.

• Voordeel in de praktijk: Minder storingspieken in het stuurcircuit kunnen de signaalkwaliteit verbeteren.
• Bescherming van gevoelige modules: Bijzonder nuttig bij PLC’s, relaismodules en elektronische interfaces.
• Systeemgerichte oplossing: Als module van de fabrikant is de module afgestemd op passende contactoren.
• Gerichte toepassing: Zinvol bij spoelen die in AC-stuurcircuits met 110 tot 240 V worden gebruikt.

Vergeleken met vergelijkbare beveiligingsmodules van dezelfde fabrikant biedt een RC-netwerk een klassieke oplossing voor de demping van schakelpulsen in wisselstroomcircuits. Andere varianten uit de Schneider Electric-omgeving werken deels met varistor- of diodeschakeling. Een varistor is vaak interessant wanneer spanningspieken sterk begrensd moeten worden en het schakelgedrag van de spoel grotendeels behouden moet blijven. Een diodeoplossing wordt daarentegen typisch eerder bij zuivere DC-spoelen gebruikt, omdat deze op die toepassing is afgestemd en in AC-circuits niet de juiste keuze is.

Essentiële verschillen in de toepassing vloeien dus vooral voort uit het type spoel en de vereiste demping. Het voorliggende RC-netwerk is vooral bedoeld voor passende AC-toepassingen. Bij DC-spoelen worden vaak ander beveiligingstypen gebruikt. Wie een bestaande installatie uitbreidt, moet daarom altijd letten op spoelspanning, contactorreeks en het gewenste beveiligingseffect.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn afhankelijk van het contactorsysteem onder ander RC-ontstoringsnetwerken van Siemens voor SIRIUS-contactoren, ABB-overspanningsbeveiligingsmodules voor AF- of compatibele contactorreeksen evenals Eaton-beveiligingsmodules voor DILM-contactoren. Het wezenlijke verschil ligt meestal niet in de basisfunctie, maar in bouwvorm, directe compatibiliteit en de vrijgave voor bepaalde contactorseries. Een fabrikantoverstijgende uitwisseling is daarom alleen zinvol wanneer bouwvorm en elektrisch gegevens exact overeenkomen.

Toepassingsgebieden

• Industriële installaties: Voor contactoren in machines, schakelkasten en automatiseringssystemen.
• Stuurstroomcircuits: Voor het verminderen van storingspieken bij schakel- en besturingstaken.
• Elektronicagerelateerde toepassingen: Voor de bescherming van gevoelige modules in de omgeving van de contactorspoel.
• Onderhoud en retrofit: Zinvol bij het optimaliseren van bestaande contactorcombinaties.
• TeSys D-systemen: Passend voor geselecteerde compatibele contactoren van de genoemde series.

RC-netwerk als beveiligingsschakeling voor aansturing met gelijkstroom en wisselstroom

Als schakelmodule met RC-netwerk vervult deze oplossing een centrale taak in de beveiligingsschakeling van contactorspoelen. De extra meerwaarde ligt in de effectieve bescherming van elektronica tegen overspanningen die door schakelhandelingen kunnen ontstaan. Volgens de beschikbare gegevens is de module ontworpen voor aansturing met gelijkstroom evenals voor wisselstroom in het bereik van 110 tot 240 V en wordt deze onder ander gebruikt voor DT60A tot DT80A in 4-polige uitvoering. Daarmee is het een gerichte keuze voor gebruikers die een leesbare, systeemnabije en functioneel passende ontstoring zoeken voor compatibele Schneider Electric contactoren.
