Description

Relaisstation 8-voudig universeel – Installatierelais 24VDC RS 8 REGHE – Jung – 4011377036345:

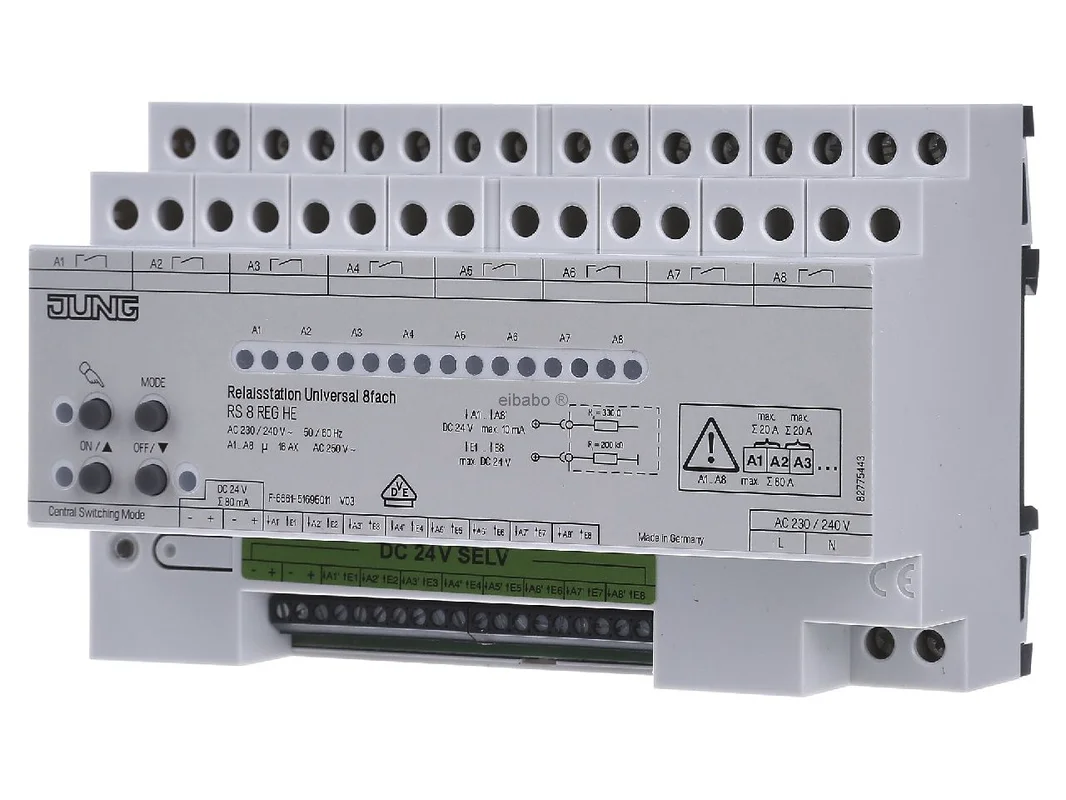

Het Jung relaisstation Universal 8-voudig 16A 24V AC 230V DIN-rail sluiter gedeeltelijk elektronisch RS 8 REGHE RS8REGHE is een krachtige schakeloplossing voor de moderne gebouwinstallatie. Het REG-apparaat voor de DIN-rail combineert 8 potentiaalvrije sluiters, een elektronisch handbediening en een duidelijke LED-statusweergave in één compacte behuizing. Daarmee is het relaisstation ideaal voor het schakelen van verlichting, eenfasige ventilatormotoren en elektrisch aangedreven jaloezieën, rolluiken en zonneschermen.

Precies 8-voudig relaisstation voor licht, ventilatoren en zonwering

Het relaisstation is ontwikkeld voor veeleisende besturingstaken in de onderverdeler. Het kan worden bediend via sensormodules, tastsensormodules of onverlichte installatiedrukknoppen en biedt tegelijk een comfortabele lokale bediening direct op het apparaat. Door de gemengde werking van schakelen, tasten en jaloeziefunctie is flexibel gebruik in veel projecten mogelijk. Ook centrale commando’s zoals Centraal AAN en Centraal UIT kunnen efficiënt worden gerealiseerd.

Producthighlights voordelen

• 8-voudige schakeltechniek: Acht potentiaalvrije sluiters voor veelzijdige belastingen en functies.
• Elektronische handbediening: Directe bediening op het apparaat, ook zonder aangesloten bedienpunten.
• LED-statusweergave: Snelle en duidelijke controle van de schakeltoestanden.
• Voor DIN-rail: Geschikt voor montage op montagerail in de onderverdeler.
• Universeel inzetbaar: Geschikt voor verlichting, ventilatormotoren en zonweringsaandrijvingen.
• Gemengde werking mogelijk: Schakelen, tasten en jaloeziebedrijf kunnen worden gecombineerd.
• Centrale functie geïntegreerd: Gezamenlijk in- en uitschakelen van alle lastuitgangen.
• Lamelverstelling: Ondersteunt jaloeziebedrijf met precieze fijnregeling.
• Terugmeld-LED aanstuurbaar: Uitgangen A1 tot A8 maken de aansluiting van passende terugmeldingen mogelijk.
• Parallelschakeling mogelijk: Twee relaisstations kunnen indien nodig gezamenlijk worden gebruikt.
• Hoge schakelcapaciteit: Tot 16 AX per lastuitgang voor veel typische toepassingen in de elektrische installatie.
• Praktijkgericht ontworpen: Geschikt voor stuurleidingen tot 100 m lengte.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Jung relaisstation Universal 8-voudig 16A 24V AC 230V DIN-rail sluiter gedeeltelijk elektronisch RS 8 REGHE RS8REGHE
Artikelnummer fabrikant	RS8REGHE
EAN	4011377036345
Catalogus	Installatierelais
Functie	gedeeltelijk elektronisch
Montagewijze	DIN-rail
Breedte in TE	8
Inbouwbreedte	144 mm
Aantal sluiters	8
Contacttype	potentiaalvrije sluiters, µ-contact
Nominale spanning	AC 230 tot 240 V
Netfrequentie	50/60 Hz
Stuurspanning 1	24 V
Type stuurspanning 1	DC
Stuurspanning 2	24 V
Type stuurspanning 2	AC/DC
Vermogensverlies	12,5 W
Stand-byvermogen	0,5 W
Lengte stuurleiding	max. 100 m
Schakelvermogen per uitgang	AC 250 V / 16 AX
Schakelstroom lastuitgangen	tot 80 A
Schakelstroom aangrenzende uitgangen	tot 20 A
Ohmse belasting per uitgang	3000 W
Capacitieve belasting per uitgang	16 A / max. 140 µF
Jaloezie- of ventilatormotoren	1380 VA
Inschakelstroom	max. 800 A bij 200 µs, max. 165 A bij 20 ms
Gloeilampenbelasting	3000 W
HV-halogeenlampen	2500 W
LV-halogeen met el. transformator	1500 W
LV-halogeen met inductieve transformator	1200 VA
TL-lampen ongecompenseerd	1000 W
TL-lampen parallel gecompenseerd	1160 W / 140 µF
Duo-schakeling	2300 W / 140 µF
EVG	afhankelijk van type
Minimale belasting	AC 12 V, 100 mA
Spanning bedienpunten	DC 24 V SELV
Stroombelastbaarheid bedienpunten	80 mA
Schakelingangen E1 tot E8	Ri 200 kΩ, DC 24 V SELV
Aanstuuruitgangen A1 tot A8	Ra 330 Ω, DC 24 V SELV, 10 mA
Aansluiting net en last	Schroefklemmen
Aansluiting schakelingangen	Schroefklemmen
Omgevingstemperatuur	-5 tot +45 °C
Opslagtemperatuur	-25 tot +70 °C
Omschakeltijd richtingswisseling	1 s
Inschakelduur jaloeziebedrijf	2 min
Herkomst	Made in Germany

Praktische voordelen, systeemtoepassing en positionering in de markt

In dagelijks gebruik overtuigt het relaisstation door zijn hoge flexibiliteit. Het is niet alleen geschikt als schakelactor voor lichtkringen, maar ook voor eenfasige ventilatoren en gemotoriseerde toepassingen in de zonwering. Dat bespaart ruimte in de verdeler en vereenvoudigt de planning bij projecten met gemengde belastingstypen. Bijzonder praktisch is de lokale bediening via toetsenveld, omdat controles, service en inbedrijfstelling ook zonder externe bedienpunten mogelijk blijven.

• Meer functie in één apparaat: Licht, ventilatoren en jaloezieën kunnen met één centrale eenheid worden gerealiseerd.
• Servicevriendelijk: Handbediening en LED-weergave vergemakkelijken test, diagnose en onderhoud.
• Duidelijke terugmelding: Uitgangen voor terugmeld-LED’s ondersteunen een heldere bedienlogica aan de bedienpunten.
• Ideaal voor gemengde concepten: Schakelbedrijf, tastbedrijf en jaloeziebedrijf zijn combineerbaar.
• Voor gestructureerde installaties: Centrale commando’s helpen bij overkoepelende schakeltaken in het gebouw.

In vergelijking met eenvoudigere Jung schakelactoren of zuivere relaismodules biedt dit apparaat een breder functiepakket voor verschillende belastingstypen en een directe handbediening op het apparaat. Ten opzichte van gespecialiseerde jaloezieactoren ligt het voordeel in het universele gebruik, terwijl zuivere jaloezieapparaten vaak sterker zijn afgestemd op rijcommando’s en pure beschaduwingstaken. Wie in één installatie zowel verlichting als zonwering en ventilatoren wil bundelen, profiteert hier van de veelzijdige opzet.

Binnen het Jung-assortiment is het relaisstation vooral zinvol wanneer meerdere kanalen met klassieke 24-V-aansturing en REG-montage nodig zijn. Dimstations van de fabrikant zijn daarentegen de betere keuze voor traploze lichtregeling, terwijl dit relaisstation is ontworpen voor veilig schakelen. Zuivere jaloeziesturingen van de fabrikant bieden meestal een nauwere focus op rijfuncties, terwijl dit model een universele benadering voor verschillende toepassingen volgt.

Vergelijkbare oplossingen van andere bekende fabrikanten zijn afhankelijk van het project bijvoorbeeld meerkanaals schakelactoren van Gira, MDT of ABB. Deze verschillen vaak in systeembinding, parametrering en focus. KNX-actoren van deze merken zijn meestal bedoeld voor bussystemen en daarom slechts beperkt vergelijkbaar met een klassieke 24-V-bedienlogica. Het Jung-model scoort vooral daar waar een robuust relaisstation voor de onderverdeler met lokale bedienmogelijkheid en duidelijke universele toepassing gevraagd is.

Toepassingsgebieden in gebouwinstallatie en onderverdeling

• Verlichtingssturing: Voor lichtkringen in woningbouw, utiliteitsbouw en technische ruimtes.
• Ventilatorsturing: Geschikt voor eenfasige ventilatormotoren in badkamer, toilet of nevenruimtes.
• Jaloezie en rolluik: Voor gemotoriseerde zonweringen met gedefinieerde omschakeltijd.
• Zonneschermsturing: Inzetbaar voor elektrisch aangedreven zonneschermen in gebouwen.
• Centrale functies: Zinvol voor centrale UIT- of AAN-scenario’s.
• Onderverdeler: Passend voor de gestructureerde installatie op montagerail.

Uitgebreide functies en belangrijke aanwijzingen voor toepassing

Het Jung relaisstation Universal 8-voudig 16A 24V AC 230V DIN-rail sluiter gedeeltelijk elektronisch RS 8 REGHE RS8REGHE biedt naast de pure schakelfunctie meerdere praktijkgerichte kenmerken voor professioneel gebruik. Daartoe behoort de aansturing van terugmeld-LED’s aan de bedienpunten via de uitgangen A1 tot A8. Zo kunnen schakeltoestanden duidelijk zichtbaar op tastsensoren of passende bedienpunten worden weergegeven.

Voor de bediening kunnen sensormodules, tastsensormodules met 24 V AC/DC of onverlichte installatiedrukknoppen worden gebruikt. Bij sensormodules en passende tastsensormodules zijn telkens maximaal 4 bedienpunten mogelijk, ook bij parallel geschakelde relais- of dimstations. De parallelschakeling van twee relaisstations breidt de mogelijkheden uit bij grotere installaties en afgestemde besturingsconcepten.

In jaloeziebedrijf ondersteunt het apparaat een lamelverstelling en houdt het met een omschakeltijd van 1 seconde rekening met een veilige verandering van looprichting. De inschakelduur in jaloeziebedrijf bedraagt 2 minuten. Daarmee is het station geschikt voor gestructureerde beschaduwingsoplossingen met duidelijk gedefinieerd schakelgedrag. Voor planners en installateurs is bovendien de brede belastingscompatibiliteit een belangrijk pluspunt, omdat van klassieke ohmse belastingen via halogeenlampen tot bepaalde tl-lampen veel toepassingsgevallen worden afgedekt.

Dit relaisstation is de juiste keuze voor iedereen die een veelzijdige, servicevriendelijke en belastbare Jung schakeloplossing zoekt voor licht, ventilatoren en zonwering in de verdeling.
