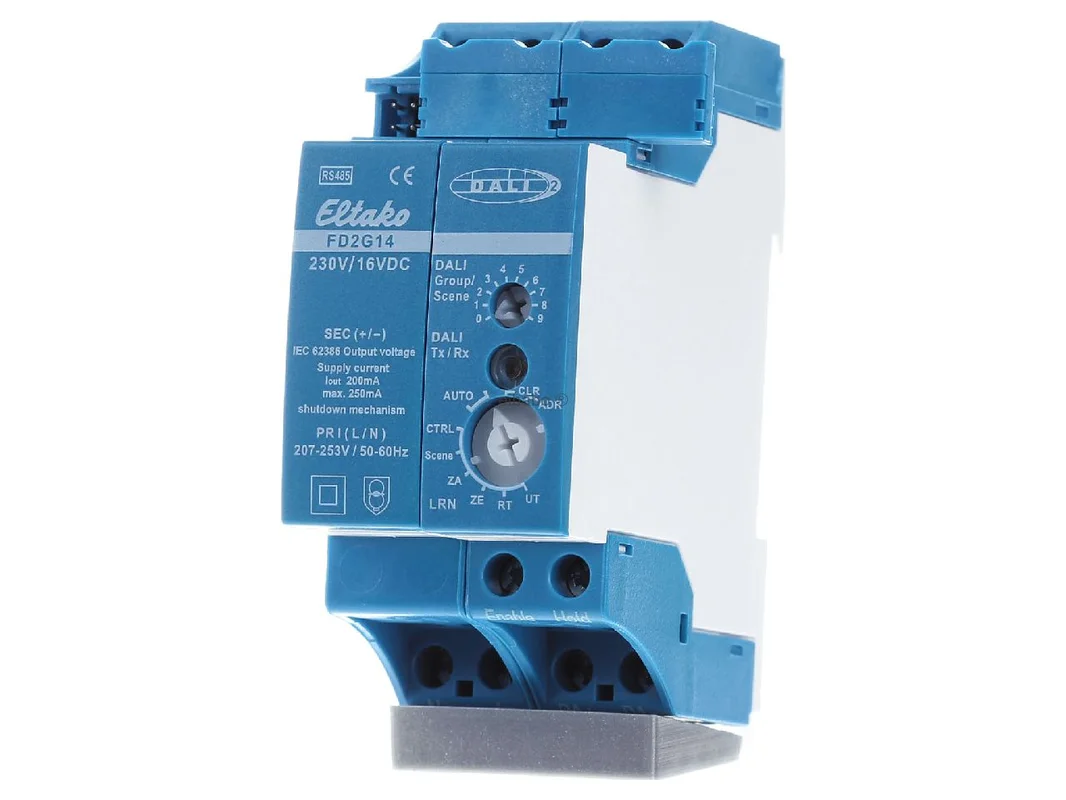

RS485-bus DALI 2-gateway – Meerdere interfaces voor bussysteem FD2G14 – Eltako – 30014045 – 4010312328453:

De Eltako DALI-2-gateway bidirectioneel voor RS485-bus FD2G14 30014045 is de slimme interface voor de koppeling van moderne DALI- en DALI-2-verlichtingstechniek aan de ELTAKO-RS485-bus. Als DALI-master met geïntegreerde voeding combineert het betrouwbare lichtregeling, nauwkeurige terugmelding en grote systeemdiepte in één compact DIN-railapparaat. De bidirectionele werking maakt de gateway tot de ideale keuze voor veeleisende automatiseringsoplossingen waarbij schakelen, dimmen, scènes en sensortechniek naadloos moeten samenwerken.

Efficiënte lichtintegratie met de Eltako DALI-2-gateway voor de RS485-bus

De gateway is ontworpen voor gebruik in professionele licht- en gebouwinstallaties. Het levert de IEC 62386-conforme DALI-spanning, verwerkt DALI-2-eventmeldingen en maakt de gerichte aansturing van groepen 0 tot 15 en van scènes 0 tot 15 mogelijk. Dankzij DALI-2-certificering en achterwaartse compatibiliteit is het apparaat geschikt voor zowel nieuwe installaties als voor de modernisering van bestaande DALI-structuren.

Producthighlights voordelen

• Bidirectionele communicatie: Stuurcommando’s en terugmeldingen verlopen in beide richtingen voor meer transparantie in het systeem.
• DALI-2 gecertificeerd: Ontworpen voor de huidige DALI-generatie met uitgebreidere functionaliteit.
• Achterwaarts compatibel: Ook bestaande DALI-apparaten kunnen in passende concepten worden geïntegreerd.
• Geïntegreerde DALI-master: De gateway neemt de centrale besturingsrol in de DALI-kring over.
• Geïntegreerde DALI-voeding: Geen aparte voeding voor de DALI-kring nodig.
• Groeps- en scènesturing: Directe aansturing van groepen 0 tot 15 en scènes 0 tot 15.
• Broadcast-functie: Commando’s kunnen indien nodig naar alle geschikte deelnemers worden verzonden.
• Sensorintegratie: DALI-2-sensoren kunnen in uitgebreide lichtlogica worden geïntegreerd.
• EnOcean-koppeling: DALI-apparaten kunnen via EnOcean-sensortelegrammen worden aangestuurd.
• Interne opslag van dimwaarden: Groepswaarden worden intern opgeslagen en als terugmelding beschikbaar gesteld.
• Zeer laag stand-by-verlies: Slechts 1 watt voor een efficiënte continue werking.
• Compacte bouwvorm: Ideaal voor montage op DIN-rail in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelomschrijving	DALI-2-gateway bidirectioneel voor RS485-bus FD2G14
Artikelnummer fabrikant	30014045
EAN	4010312328453
Catalogus	Interface-media-gateway
Producttype	DALI-2-gateway
Uitvoering	bidirectioneel
Montagetype	DIN-railapparaat voor DIN-EN 60715 TH35
Breedte	36 mm
Diepte	58 mm
Voedingsspanning	230 V / 50 Hz
Interface	ELTAKO-RS485-bus
DALI-spanning	IEC 62386-conform
Uitgangsstroom	200 mA, maximaal 250 mA
Stand-by-verlies	1 W
Inschakel-opstarttijd	maximaal 250 ms
Compatibele bedrijfsapparaten	tot 64 DALI- en DALI-2-apparaten
Compatibele sensoren	tot 64 DALI-2-sensoren, stroomafhankelijk
Adresbereik groepen	0 tot 15
Scènes	0 tot 15
Terugmelding	Dimwaarde per groep met telegramuitvoer
Apparaatadressen in het systeem	16 BR14-apparaatadressen
Bedrijfsvoorwaarde	Gebruik in combinatie met FAM14
Temperatuur op de inbouwlocatie	-20 °C tot +50 °C

Systeemvoordelen, toepassingsmeerwaarde en praktijkgerichte afbakening

De Eltako DALI-2-gateway bidirectioneel voor RS485-bus FD2G14 30014045 komt vooral tot zijn recht waar licht niet alleen geschakeld, maar ook intelligent moet worden gekoppeld. In kantoren, utiliteitsgebouwen, woonprojecten of moderniseringen kunnen DALI-armaturen, DALI-2-sensoren en op EnOcean gebaseerde invoeren in een gestructureerde logica worden samengebracht. Bijzonder waardevol is de terugmelding van de opgeslagen groepsdimwaarden. Zo worden toestanden niet alleen verzonden, maar ook inzichtelijk in het systeem beschikbaar gesteld.

• Hoge integratiedichtheid: Eén centrale oplossing voor DALI-master, voeding en buskoppeling.
• Meer diagnose tijdens bedrijf: Terugmeldtelegrammen helpen bij visualisatie en logische functies.
• Flexibel bij de projectering: Groepen, scènes en broadcast dekken veel lichtconcepten af.
• Sterk in sensortechniek: DALI-2-events kunnen voor automatiseringsprocessen worden gebruikt.
• Geschikt voor modernisering: Oude DALI-structuren kunnen verder worden gebruikt en zinvol worden uitgebreid.

Vergeleken met de Eltako FDG14 biedt de FD2G14 het uitgebreide DALI-2-functiekader en de evaluatie van DALI-2-sensoren. Daarmee is het de betere keuze wanneer naast klassieke armaturensturing ook eventmeldingen, moderne sensortechniek en diepgaandere systeemterugmeldingen gewenst zijn. De FDG14 is eerder geschikt voor eenvoudigere DALI-projecten zonder focus op DALI-2-gebeurtenissen.

Ten opzichte van puur draadloze lichtactoren uit dezelfde fabrikantomgeving is de FD2G14 duidelijk ontworpen voor bedrade DALI-verlichtingstechniek. Het wordt daarom vooral aanbevolen wanneer veel armaturen netjes moeten worden gegroepeerd, gedimd en via scènes moeten worden gestuurd. Draadloze actoren zijn vaak sneller achteraf in te bouwen, maar bereiken niet altijd dezelfde diepgang bij DALI-groepen, DALI-scènes en sensorintegratie.

Als vergelijkbare oplossingen van ander fabrikanten komen afhankelijk van het project bijvoorbeeld DALI-gateways van Lunatone, Tridonic of Theben in aanmerking. Lunatone is sterk in DALI-speciale functies en configuratiediepte, maar richt zich vaak op zelfstandige DALI-topologieën. Tridonic is gevestigd in de professionele verlichtingswereld en scoort met grote DALI-nabijheid, maar niet automatisch met directe integratie in het ELTAKO-RS485-systeem. Theben biedt eveneens praktijkgerichte DALI-componenten, maar legt de focus vaak anders bij ruimteregeling en gebouwfuncties. Wie gericht op zoek is naar een nauwe koppeling met het ELTAKO-systeem met FAM14 en EnOcean, profiteert bij de FD2G14 van de bijzonder goed passende platformintegratie.

Toepassingsgebieden

• Kantoor en administratie: Voor gestructureerde lichtgroepen, scènes en vraagafhankelijke sturing.
• Woningbouw: Ideaal voor moderne lichtconcepten met dimmen, scènes en draadloze koppeling.
• Zakelijke toepassingen: Geschikt voor verkoopruimtes, gangen of vergaderzones met variabele verlichting.
• Renovatie: Goede oplossing voor de integratie van bestaande DALI-armaturen in nieuwe busconcepten.
• Automatiseringsprojecten: Zinvol bij de koppeling van sensortechniek, logica en lichtregeling.

Meerwaarde voor planning, configuratie en de lopende werking

Voor een volledige aansturing moeten DALI-installaties gepast in groepen 0 tot 15 zijn opgebouwd. Dat vereenvoudigt de duidelijke toewijzing in het project en zorgt voor een correct gebruik van alle groepsfuncties. De gateway slaat de dimwaarden van de groepen intern op en stelt deze als terugmelding beschikbaar. Daardoor kunnen verdere automatiseringsmodules gericht reageren op echte lichttoestanden.

De evaluatie van DALI-2-sensoren kan via PCT14 worden vrijgeschakeld en geconfigureerd. Ook kunnen DALI-2-eventberichten worden geïnterpreteerd en op de RS485-bus beschikbaar worden gesteld. In combinatie met een geschikte systeemomgeving ontstaat zo een brug tussen DALI, buslogica en EnOcean-radio. Dat is bijzonder interessant voor aanwezigheidssturing, toestandsafhankelijke lichtprocessen en een doorlopende gebouwautomatisering.

In geval van storing zorgt de geïntegreerde beschermingsfunctie voor meer bedrijfszekerheid. Bij kortsluiting wordt de voedingsspanning uitgeschakeld, tegelijk is er een mechanisme voor cyclische inschakelpogingen aanwezig. Dat verhoogt de robuustheid in het dagelijks gebruik en ondersteunt een stabiele installatiewerking. Voor projecten met centrale lichtregeling, duidelijke busintegratie en moderne DALI-2-sensortechniek is deze gateway daarom een technisch sterke en toekomstgerichte keuze.

De Eltako FD2G14 is een krachtige interface voor iedereen die DALI- en DALI-2-lichtsystemen professioneel in de ELTAKO-RS485-bus wil integreren en daarbij wil profiteren van terugmelding, sensortechniek en intelligente groepssturing.
