Description

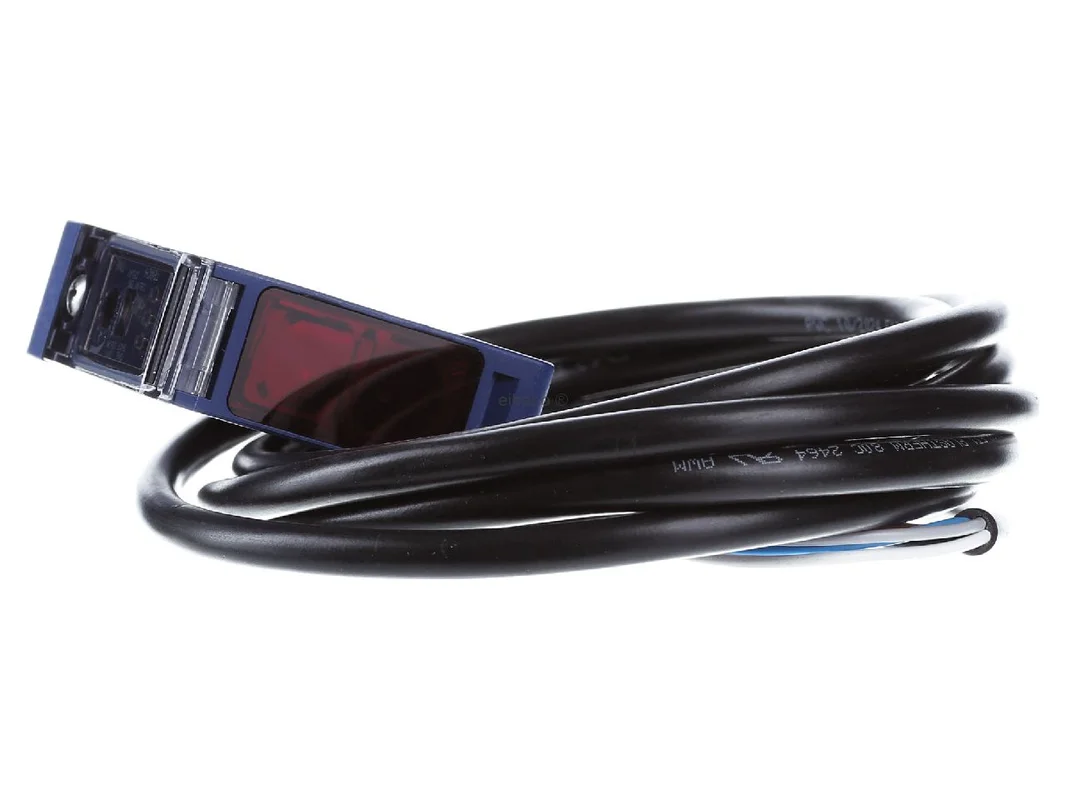

Sensoroptoel.Kab.2m met Osiconcept – Ontvanger fotocel 35000mm XUK0ARCTL2 – Telemechanique Sensors – 3389110160420:

De Telemechanique Sensoren foto-elektrische multimode-sensor met relaisuitgang IP65 XUK0ARCTL2 is een veelzijdige oplossing voor veilige objectdetectie in de industrie. Het model uit de OsiSense XU-serie combineert meerdere detectiemethoden in één compacte behuizing en is geschikt voor wisselende taken in machinebouw, transporttechniek, verpakking, materiaalstroom en automatisering. Dankzij de brede voedingsspanning voor AC en DC, de robuuste beschermingsgraad IP65 en de relaisuitgang kan de sensor bijzonder flexibele in bestaande installaties worden geïntegreerd.

Nauwkeurige objectdetectie voor flexibele automatisering

De sensor dekt meerdere bedrijfsmodi in slechts één apparaat af. Afhankelijk van de toepassing kan het apparaat worden gebruikt als doorstraalfotocel, reflectiefotocel, lichttaster of lichttaster met achtergrondonderdrukking. Dat bespaart ruimte in de schakelkast, verlaagt de ombouwinspanning en vereenvoudigt de selectie bij nieuwe projecten. De gepatenteerde Osiconcept-technologie ondersteunt een snelle aanpassing aan verschillende detectietaken en zorgt voor een praktijkgerichte ingebruikname.

Producthighlights voordelen

• Multimode-principe: Vier detectiemethoden in één sensor voor een hoge toepassingsvrijheid.
• Relaisuitgang: Programmeerbaar als 1 maakcontact of 1 verbreekcontact voor flexibele signaalverwerking.
• Breed spanningsbereik: Geschikt voor 24 tot 240 V AC en 24 tot 240 V DC.
• Robuuste constructie: Compacte kunststofbehuizing voor gebruik in industriële omgevingen.
• Beschermingsgraad IP65: Goed beschermd tegen stof en sproeiwater.
• Zelflerende instelling: Eenvoudige parametrering voor snelle ingebruikname.
• Programmeerbare tijdfunctie: Tijdsbereik van 0 tot 10 s voor monoflop, in- of uitschakelvertraging.
• Groot bereik: Afhankelijk van de modus inzetbaar voor korte, middellange en grote detectieafstanden.
• Status-leds: Groene, rode en gele indicatie voor voeding, stabiliteit en schakeltoestand.
• Voor AC- en DC-stuurcircuits: Ideaal voor veel moderniseringen en gemengde installatieconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Telemechanique Sensors
Artikelnummer fabrikant	XUK0ARCTL2
EAN	3389110160420
Productserie	OsiSense XU / XUK
Producttype	Foto-elektrische multimode-sensor
Catalogus	Doorstraalfotocel
Werkingsprincipe	Doorstraal, gepolariseerde reflectie, lichttaster, lichttaster met achtergrondonderdrukking
Uitvoering	Multifunctionele sensor, ontvanger
Uitgang	Relais
Uitgangsfunctie	1 NO of 1 NC programmeerbaar
Voedingsspanning	24 tot 240 V AC / 24 tot 240 V DC
Spanningsgrenzen	20 tot 264 V AC / DC
Opgenomen vermogen	3 W
Schakelvermogen	3 A bij 250 V, cos φ = 1
Schakelfrequentie	tot 20 Hz
Reactietijd	25 ms
Afvaltijd	25 ms
Inschakelvertraging	300 ms
Tijdfunctie	0 tot 10 s, programmeerbaar
Nominale schakelafstand A	35 m als doorstraalfotocel
Nominale schakelafstand B	5,7 m als gepolariseerde reflectiefotocel
Nominale schakelafstand C	1,2 m als lichttaster
Nominale schakelafstand D	0,28 m met achtergrondonderdrukking
Typisch bereik	0 tot 30 m afhankelijk van de modus
Lichtsoort	Infrarood en rood gepolariseerd licht
Elektrische aansluiting	Kabelaansluiting, 5-aderig
Afmetingen	50 x 18 x 50 mm
Behuizingsmateriaal	PBT
Materiaal optiek	PMMA
Beschermingsgraad	IP65
Bedrijfstemperatuur	-25 tot +55 °C
Opslagtemperatuur	-40 tot +70 °C
Schokbestendigheid	30 gn, 11 ms
Trillingsbestendigheid	7 gn, ± 1,5 mm bij 10 tot 55 Hz
Statusindicatie	LED groen, rood, geel
Certificeringen	CE, UL, CSA

Multifunctionele detectie, praktijkvoordelen en zinvolle alternatieven

De Telemechanique Sensoren foto-elektrische multimode-sensor met relaisuitgang IP65 XUK0ARCTL2 is bijzonder geschikt wanneer in een installatie meerdere detectiemethoden vereist zijn of latere ombouwingen open moeten blijven. Vergeleken met puur gespecialiseerde sensoren van hetzelfde merk biedt dit model duidelijk meer speelruimte bij planning, montage en retrofit. In plaats van voor elke taak een eigen sensortype op voorraad te houden, kan met één multimode-apparaat een breed spectrum worden afgedekt.

• Voordeel in de toepassing: Eén apparaat voor doorstraal, reflectie, tastbedrijf en achtergrondonderdrukking verminderd varianten in het magazijn.
• Praktisch nut: De relaisuitgang is zinvol bij installaties met klassieke stuurspanningen en gemengde AC/DC-structuren.
• Meer flexibiliteit: De programmeerbare NO/NC-functie vergemakkelijkt de aanpassing aan bestaande logica’s.
• Eenvoudigere ingebruikname: Zelflerende parametrering bespaart tijd bij wisselende objecten en inbouwsituaties.

Binnen de XU- en XUK-serie zijn er ook zuivere zenders of sterker gespecialiseerde varianten voor afzonderlijke detectiemethoden. Ten opzichte van zulke modellen scoort dit apparaat met een grotere veelzijdigheid. Wanneer de functie als doorstraalfotocel wordt gebruikt, is een passende zender uit dezelfde serie nodig, bijvoorbeeld een afgestemde zenderversie zoals XUK0ARCTL2T. Pure reflectie- of tastsensoren uit dezelfde familie zijn vaak eenvoudiger bij zeer duidelijk gedefinieerde taken, maar bieden minder reserves bij latere proceswijzigingen.

Ook in vergelijking met vergelijkbare sensoren van ander gerenommeerde fabrikanten blijkt een duidelijk profiel. modellen uit series zoals Omron E3, SICK W of Pepperl+Fuchs ML dekken afhankelijk van het type eveneens lichttaster-, reflectie- of doorstraaltaken af. Vaak verschillen ze echter in uitgangstype, spanningsbereik, parametrering of bouwvorm. Het wezenlijke voordeel van deze Telemechanique-sensor ligt in het zeer brede AC/DC-bereik in combinatie met relaisuitgang en multimode-concept. Dat maakt hem bijzonder interessant voor modernisering, retrofit en klassieke industriële omgevingen waarin niet alleen zuivere 24-V-DC-architecturen aanwezig zijn.

Toepassingsgebieden

• Transporttechniek: Voor de detectie van kartonnen dozen, bakken, werkstukken en materiaalstroom.
• Machinebouw: Voor aanwezigheidscontrole, teltaken en objectcontrole.
• Verpakking: Voor positiecontrole, scheiding en detectie van producten.
• Automatisering: Voor flexibele retrofit in besturingen met AC- of DC-voeding.
• Intralogistiek: Geschikt voor trajecten met wisselende detectie-eisen.

OsiSense XU sensorprincipes en belangrijke aanvullende informatie voor de selectie

De OsiSense XU opto-elektronische multifunctionele sensoren zijn ontworpen voor veeleisende toepassingen met wisselende detectieomstandigheden. Het model maakt gebruik van de Osiconcept-technologie en ondersteunt meerdere bedrijfsmodi in een compacte bouwvorm van 50 x 18 x 50 mm. Afhankelijk van de gekozen functie ontstaan verschillende schakelafstanden. Als doorstraalfotocel zijn grote afstanden mogelijk, als gepolariseerde reflectiefotocel is de sensor geschikt voor reflector-gebaseerde taken, als lichttaster voor klassieke objectdetectie en als lichttaster met achtergrondonderdrukking voor nauwkeurigere detectie op korte afstand.

Voor gebruik als doorstraalfotocel is daarnaast een passende zender vereist. Bij toepassingen in wisselspannings-stuurcircuits moet een extern kortsluitbeveiliging worden voorzien. Hiervoor heeft een fijnzekering 5 x 20 mm met 0,6 A en 250 V in snelle uitvoering zich bewezen. Deze opgave is vooral relevant voor een vakkundige integratie in industriële besturingsomgevingen en ondersteunt een veilige projectplanning.

De XUK0ARCTL2 is een sterke keuze voor iedereen die een compacte, robuuste en veelzijdige foto-elektrische sensor met relaisuitgang zoekt voor wisselende industriële taken.
