Description

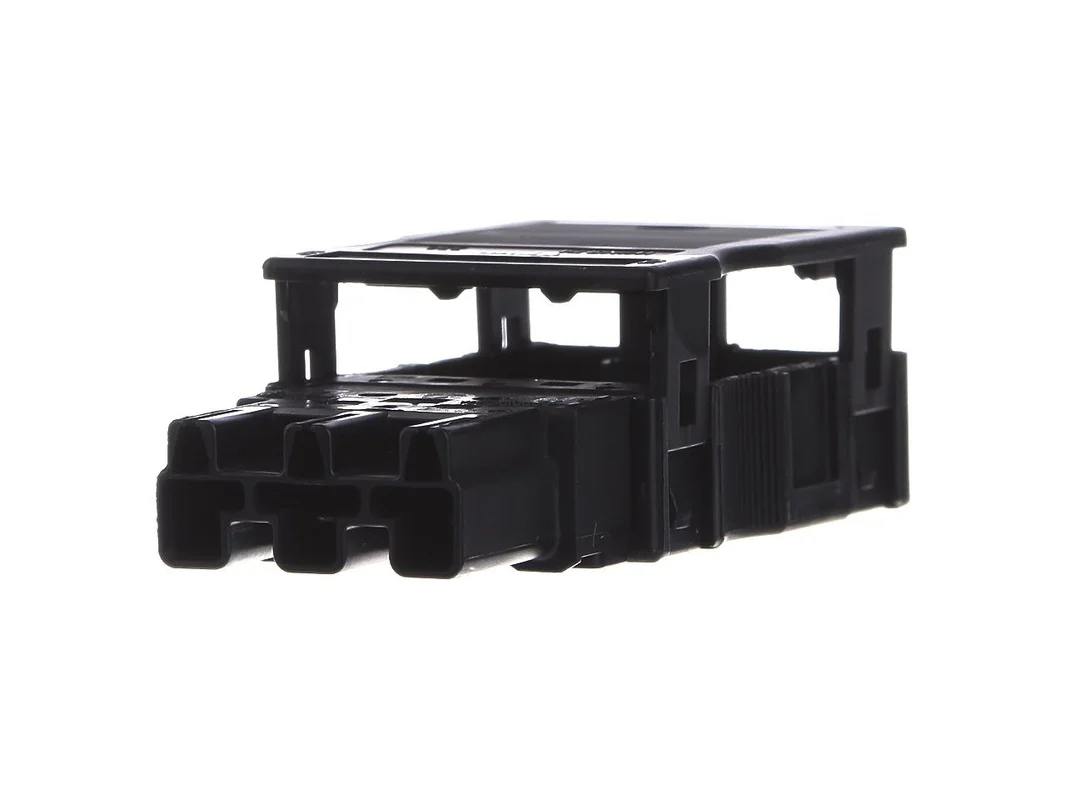

Stekker 2×0,5-4qmm zwart – Connector plug-in installatie 3x4mm² 770-113 – WAGO – 4044918254083:

De WAGO-stekker met trekontlastingsbehuizing 3-pin zwart 770-113 is een insteekbare oplossing voor veilige en snelle elektrisch installaties. Als onderdeel van de WINSTA® MIDI-serie is het model geschikt voor toepassingen in de schakelkast, op de printplaat en op het gebied van moderne verlichtingsaansluitingen. De 3-polige uitvoering met codering A ondersteunt een duidelijke toewijzing en verminderd het risico op foutieve instekkingen in het dagelijks gebruik aanzienlijk.

WAGO-stekker 770-113 voor veilige steekverbindingen

De combinatie van een robuuste constructie, geïntegreerde trekontlasting en beproefde Push-in CAGE CLAMP®-techniek maakt deze steekconnector tot een sterke keuze voor professionele installaties. Geleiders kunnen snel worden aangesloten, terwijl de mechanische en kleurcodering een foutarme montage bevorderen. Door de zwarte uitvoering past de stekker in duidelijk gestructureerde systemen met hoge praktisch toepasbaarheid.

Producthighlights voordelen

• 3-polige uitvoering: Geschikt voor typische energie- en netaansluitingen met duidelijke contacttoewijzing.
• Met trekontlastingsbehuizing: Ondersteunt een stevige bevestiging van de leiding en verhoogt de bedrijfszekerheid.
• Codering A: Zorgt voor een eenduidige toewijzing en doeltreffende bescherming tegen foutief insteken.
• Push-in CAGE CLAMP®: Maakt een snelle, comfortabele en onderhoudsarme bedrading mogelijk.
• Voor geleiders tot 4,00 mm²: Passend voor veel gangbare installaties in gebouw- en apparaattechniek.
• Belastbaar tot 25 A: Ook geschikt voor krachtigere verbruikers en veeleisende toepassingen.
• Beschermingsgraad IP20: Bescherming tegen het binnendringen van vaste vreemde voorwerpen in passende inbouwsituaties.
• Geïntegreerde testopening: Verbindingen kunnen ook in ingestoken toestand worden gecontroleerd.
• Klaar voor inbouw: Ontworpen voor een snelle montage en directe ingebruikname.
• WINSTA® MIDI-systeem: Ideaal voor gestructureerde, insteekbare installaties met hoge proceszekerheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnummer	770-113
EAN	4044918254083
Producttype	Stekker met trekontlastingsbehuizing
Serie	WINSTA® MIDI
Aantal polen	3-polig
Codering	A
Kleur	Zwart
Aansluittype	Push-in CAGE CLAMP®
Nominale doorsnede	4,00 mm²
Geleiderdoorsnede	0,5 tot 4,0 mm²
Nominale stroom	25 A
Nominale spanning	250 V
Poolafstand	10 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-35 tot +85 °C
Uitvoering	Recht
Bijzonderheden	Bescherming tegen foutief insteken, testopening, trekontlasting

Praktische voordelen, systeemvergelijking en passende alternatieven

De WAGO-stekker met trekontlastingsbehuizing 3-pin zwart 770-113 toont zijn sterke punten overal waar aansluitingen veilig, snel en netjes moeten worden uitgevoerd. De geïntegreerde trekontlasting verbetert de mechanische stabiliteit aan de leiding. Dat is vooral bij terugkerende montage, bij trillingen of in dicht bezette inbouwruimtes een duidelijk voordeel. De Push-in CAGE CLAMP®-techniek bespaart tijd bij de bedrading en zorgt voor een constant contact zonder grote onderhoudsbehoefte.

Binnen het WAGO-programma is WINSTA® MIDI gericht op toepassingen met een hogere vermogensbehoefte dan fijnere installatiesystemen. In vergelijking met compactere series voor lagere belastingen biedt deze uitvoering meer reserves bij stroom en geleiderdoorsnede. Dat maakt haar bijzonder interessant voor energieverdeling, automatisering, apparaataansluiting en krachtige verlichtingsconcepten. Varianten van dezelfde serie zonder trekontlastingsbehuizing zijn eerder geschikt voor inbouwsituaties waarin de leiding op een ander manier wordt gefixeerd. Gecodeerde versies met een ander aanduiding zijn bedoeld voor afwijkende stroomkringen en helpen om verschillende functiegebieden duidelijk te scheiden.

In vergelijking met vergelijkbare steekconnectoren van ander fabrikanten gelden oplossingen van Wieland, Phoenix Contact en TE Connectiviteit als bekende alternatieven. systemen van Wieland worden vaak gebruikt in de gebouwinstallatie en bij insteekbare energieconcepten. Phoenix Contact biedt eveneens insteekbare aansluitoplossingen met focus op industrie en schakelkastbouw. TE Connectiviteit is sterk in industriële verbindingssystemen en bij robuuste interfaces. Essentiële verschillen zitten meestal in codering, systeemopbouw, vergrendeling, aansluittype en seriecompatibiliteit. Voor directe uitwisselbaarheid moet altijd worden gecontroleerd of rastermaat, codering, aantal polen en systeemvrijgave exact overeenkomen.

Toepassingsgebieden en technische meerwaarden in één oogopslag

• Schakelkastbouw: Voor gestructureerde en veilige aansluitingen met duidelijke toewijzing.
• Printplaatnabije bedrading: Praktisch voor insteekbare concepten met snelle montage.
• Verlichtingsaansluiting: Geschikt voor nette en tijdbesparende installaties.
• Automatisering: Passend voor besturingen en toepassingen met hoge proceszekerheid.
• Energieverdeling: Voor algemene nettoepassingen met solide belastbaarheid.

Extra voordeel biedt de geïntegreerde testopening. Daardoor kunnen elektrisch verbindingen zelfs in ingestoken toestand worden gecontroleerd, wat de ingebruikname vereenvoudigt en testtijden kan verkorten. De mechanische en kleurcodering ondersteunen bovendien een snelle oriëntatie bij de montage. Zo ontstaat een insteekbare verbinding die is ontworpen voor veiligheid, snelheid en duidelijke processen.

De steekconnector is volgens IP20 beschermd tegen vaste vreemde voorwerpen en bedoeld voor professionele inbouwsituaties. In ingestoken toestand met trekontlastingsbehuizing wordt een verhoogde aanraakbeveiliging in het systeem bereikt. De afmantellengte kan flexibele worden gekozen, wat de verwerking in veel praktijksituaties vergemakkelijkt. Daarmee is dit model een doordachte keuze voor gebruikers die waarde hechten aan montagevriendelijke, tegen foutief insteken beveiligde en duurzame steekconnectoren.
