Description

Stroomkast 19T – Accessoire voor schakelkast DK 7480.035 – Rittal – 7480035 – 4028177166004:

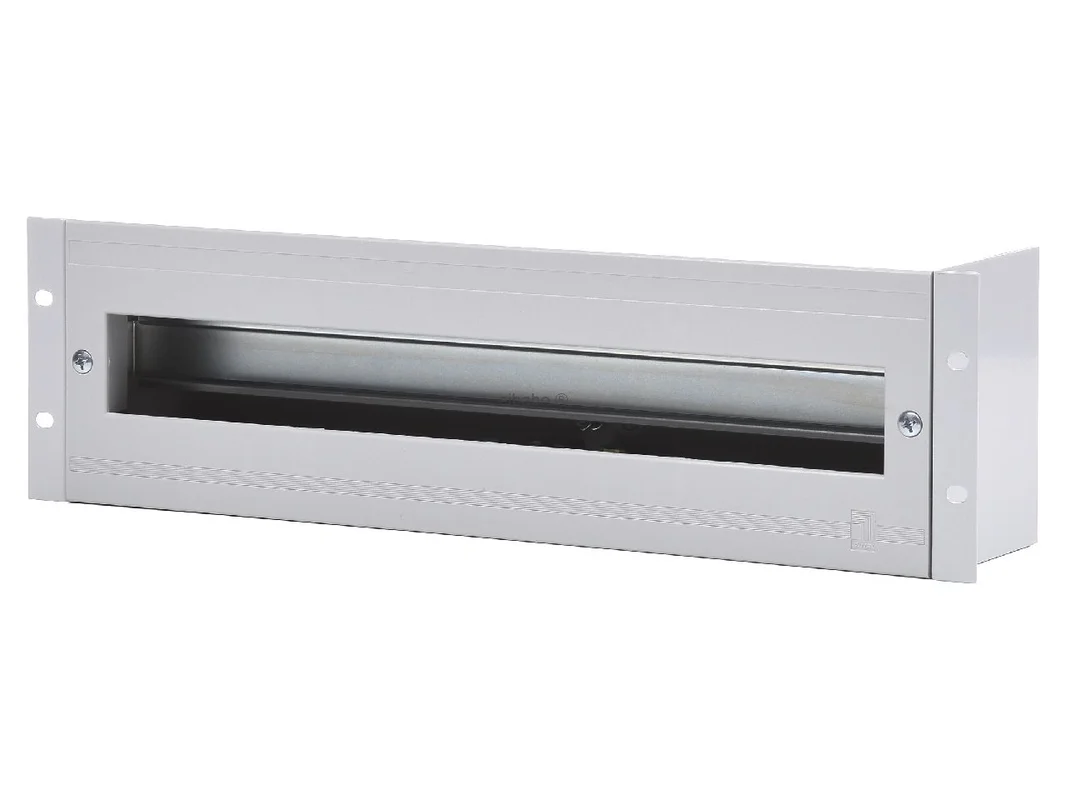

De Rittal energiebox voor installatie-inbouwapparaten met diepteverstelbare DIN-rail DIN 43880 DK 7480.035 is een doordachte oplossing voor de professionele uitbouw in de schakelkast. Zij zorgt voor een geordende opname van inbouwapparaten in 19-inch-omgevingen en combineert hoge flexibiliteit met nette kabelgeleiding. Dankzij de diepteverstelbare DIN-rail is de box ideaal voor nauwkeurig passende installaties met een duidelijke structuur en goede toegankelijkheid.

Efficiënte energieverdeling in de schakelkast met 19-inch-systeemmaat

De energiebox is ontwikkeld voor installatie-inbouwapparaten volgens DIN 43880 en ondersteunt bouwgrootten 1 tot 3. Daarmee is zij geschikt voor veel typische toepassingen in de kastuitbouw, bijvoorbeeld voor installatieautomaten, inbouwstopcontacten en vergelijkbare componenten. De geïntegreerde kabelontlasting aan de achterzijde ondersteunt een veilige kabelgeleiding. Het systeem wordt aangevuld met een N-rail en een PE-rail op geïsoleerde sokkel, wat de gestructureerde opbouw extra vergemakkelijkt.

Producthighlights voordelen

• Diepteverstelbare DIN-rail: Maakt een flexibele aanpassing aan verschillende inbouwapparaten mogelijk.
• Ontworpen voor DIN 43880: Geschikt voor installatie-inbouwapparaten van bouwgrootten 1 tot 3.
• Hoge opnamecapaciteit: Geschikt voor maximaal 22 module-eenheden.
• 19-inch-formaat: Optimaal voor gebruik in passende rack- en schakelkastoplossingen.
• Geïntegreerde kabelontlasting: Ondersteunt een nette en veilige kabelgeleiding.
• N- en PE-rail: Reeds geïntegreerd op geïsoleerde sokkel.
• Achterste borstellijst: Vergemakkelijkt de kabelinvoer en verbetert de orde in de uitbouw.
• Kunststof kap met blindplaatafdekking: Zorgt voor een nette afsluiting en een verzorgd totaalbeeld.
• Professionele kleurstelling: In RAL 7035 passend bij veel kastconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rittal
Artikelnaam	Rittal energiebox voor installatie-inbouwapparaten met diepteverstelbare DIN-rail DIN 43880 DK 7480.035 7480035
Artikelnummer fabrikant	7480.035
EAN	4028177166004
Catalogus	Uitbouw schakelkast
ETIM	EC002620
Producttype	Energiebox
Montageformaat	482,6 mm (19 inch)
Hoogte-eenheid	3 HE
Breedte	482,6 mm
Hoogte	132,5 mm
Diepte	155 mm
Norm	DIN 43880
Bouwgrootten	1 tot 3
Maximale opnamecapaciteit	22 TE
DIN-rail	diepteverstelbaar
Uitvoering	Kabelontlasting achter, N-rail, PE-rail, borstellijst
Afdekking	Kunststof kap met blindplaatafdekking
Materiaal	Metaal
Kleur	Grijs
RAL	7035

Flexibele DIN-rail, duidelijke kabelgeleiding en passende alternatieven voor de schakelkastuitbouw

In de praktijk overtuigt de energiebox vooral daar waar installatie-inbouwapparaten netjes, veilig en goed toegankelijk in een 19-inch-omgeving geïntegreerd moeten worden. De diepteverstelbare DIN-rail vergemakkelijkt de aanpassing aan verschillende apparaatdiepten. Zo kunnen inbouwelementen nauwkeurig worden uitgelijnd, wat voordelen biedt bij service, uitbreiding en onderhoud.

• Meer orde: Apparaten, geleiders en aansluitpunten kunnen gestructureerd worden geplaatst.
• Praktische uitbouw: De achterste borstellijst vereenvoudigt de kabelinvoer.
• Snelle integratie: N- en PE-rail zijn al voorzien.
• Net frontbeeld: De kap met blindplaatafdekking zorgt voor een harmonieuze afsluiting.
• Geschikt voor veel toepassingen: Bijvoorbeeld voor inbouwstopcontacten, beveiligingsapparaten en andere DIN-inbouwapparaten.

Binnen het assortiment van de fabrikant is deze uitvoering bijzonder geschikt voor toepassingen met een diepte van 155 mm. Vergelijkbare energieboxen uit dezelfde serie kunnen bij vergelijkbare breedte eveneens 22 TE opnemen, maar verschillen deels in de uittrek- of inbouwdiepte. Varianten met grotere diepte bieden meer ruimte voor bepaalde apparaten of een andere kabelgeleiding. Deze uitvoering is daarom een goede keuze wanneer een compacte, duidelijk gestructureerde oplossing gevraagd is.

Vergeleken met diepere of uittrekbare uitvoeringen van de fabrikant ligt de nadruk hier op een stabiele, ruimtebesparende integratie in 3-HE-formaat. Wie meer ruimte achter de apparaten nodig heeft, kiest binnen de serie eerder voor diepere boxen. Wie daarentegen de voorkeur geeft aan een compacte montage met gedefinieerde diepte, profiteert van deze versie.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten worden vaak pure 19-inch-stroomverdelingen, stekkerdozen of modulaire draagsystemen gebruikt. Modellen van Schneider Electric, nVent HOFFMAN of Vertiv zijn afhankelijk van de opbouw eerder ontworpen voor klassieke PDU-toepassingen of algemene rack-stroomverdeling. Het wezenlijke verschil ligt hier in de gerichte opname van installatie-inbouwapparaten volgens DIN 43880. Daardoor is deze oplossing bijzonder interessant wanneer in plaats van een eenvoudige stekkerdoos een modulaire uitbouw met beveiligings- en installatieapparaten gepland is.

DIN-43880-opname voor 22 TE met 3 HE en RAL 7035

De DK energiebox is ontworpen voor de opname van installatie-inbouwapparaten en biedt een maximale capaciteit van 22 TE. Met de afmeting van 482,6 mm in 19-inch-formaat, een diepte van 155 mm en 3 HE past zij in veel professionele kast- en rackconcepten. De kleurstelling in RAL 7035 ondersteunt een uniforme uitstraling in technische omgevingen. Bovendien zorgt de constructie met achterste kabelinvoer, kabelontlasting en geïsoleerd gemonteerde N- en PE-rail voor een hoge praktische waarde bij planning, inbouw en service.
