Description

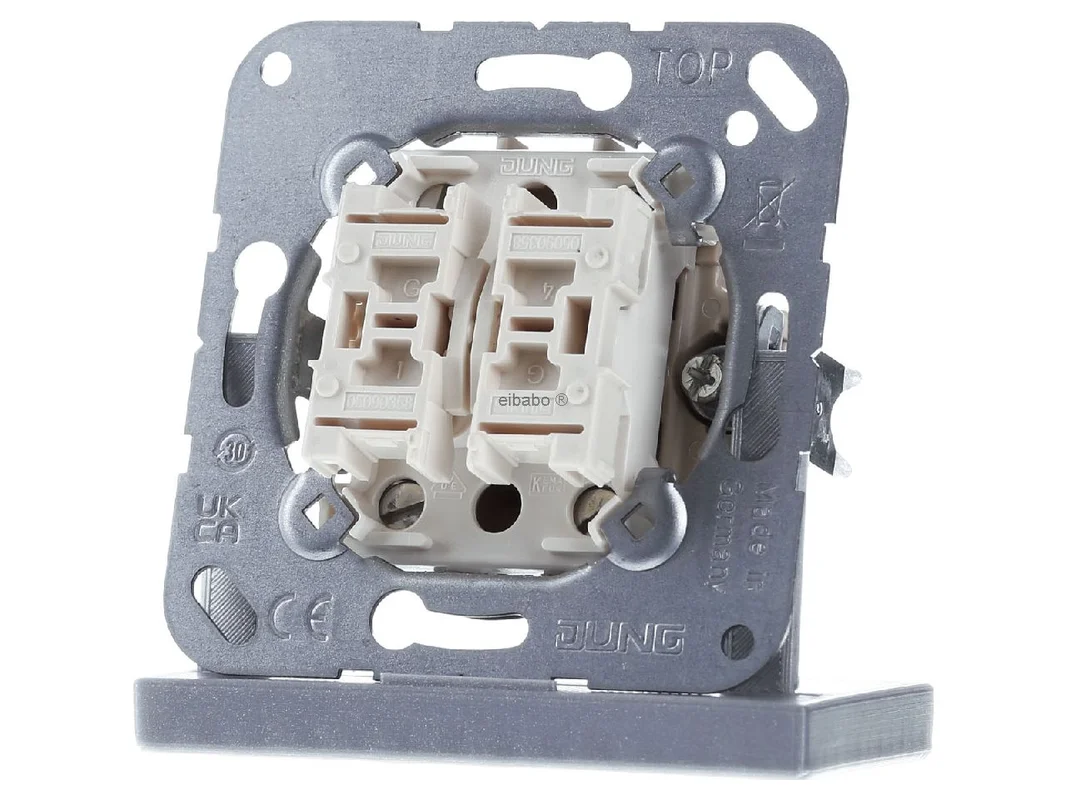

Tuimelschakelaar 20 AX 250 V , serie – Serieschakelaar verzonken gemonteerd 505-20U – Jung – 4011377268654:

De Jung serieschakelaar-inzet 20A inbouw 505-20U is een hoogwaardig basiselement voor de moderne elektrisch installatie binnenshuis. Als serieschakelaar met twee afzonderlijk schakelbare stroomkringen biedt hij een nette oplossing voor ruimtes waarin meerdere lichtbronnen of functies comfortabel bediend moeten worden. De inbouwuitvoering zorgt voor een discrete integratie in gangbare schakelprogramma’s van Jung en ondersteunt een uniform, professioneel uiterlijk.

Precieze schakeltechniek voor twee stroomkringen

De inzet is ontworpen voor 20 AX bij 250 V en is daarmee geschikt voor veeleisende schakeltoepassingen in woningbouw en in commerciële omgevingen. Door de uitvoering als 2 x 1-polig serieschakelaar kunnen twee verbruikers onafhankelijk van elkaar via één gezamenlijke inbouwplaats worden bediend. Dat is vooral praktisch in gangen, keukens, woonruimtes of nevenruimtes met gescheiden lichtzones.

Producthighlights voordelen

• Serieschakelaar-inzet: Twee stroomkringen kunnen afzonderlijk en comfortabel worden geschakeld.
• Inbouwmontage: Voor een nette, ruimtebesparende en optisch terughoudende installatie.
• 20 AX schakelvermogen: Geschikt voor hoge schakellasten in het dagelijks gebruik.
• 250 V nominale spanning: Passend voor klassieke installaties in gebouwen.
• Schroefklemmen: Veilige contactverbinding voor vakkundige bedrading.
• Voor stijve en flexibele geleiders: Biedt grote praktisch toepasbaarheid bij de montage.
• Geleiderdoorsnede tot 4 mm²: Ondersteunt een flexibele inzet in veel installatiesituaties.
• Compatibel met Jung-systemen: Ideaal als basiselement voor passende afdekkingen en designlijnen van de fabrikant.
• Bewezen merkkwaliteit: Ontworpen voor duurzame en nauwkeurige schakelprocessen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer	505-20U
EAN	4011377268654
Catalogus	Installatieschakelaars
Producttype	Serieschakelaar-inzet
Uitvoering	2 x 1-polig, 1 weg
Montagetype	Inbouw
Nominale spanning	250 V
Nominale stroom	20 A
Schakelstroom	20 AX
Aansluittype	Schroefklemmen
Soorten geleiders	stijve en flexibele geleiders
Geleiderdoorsnede	tot 4 mm²
Aantal schakelpunten	2
Geschikt voor beschermingsgraad	IP20
Min. inbouwdoosdiepte	40 mm
Bevestigingstype	Klauw- of schroefbevestiging

Flexibele bedrading, duidelijke toepassing en zinvolle alternatieven

De Jung serieschakelaar-inzet 20A inbouw 505-20U is vooral de juiste keuze wanneer twee gescheiden schakelfuncties op één plaats nodig zijn. Typisch toepassingen zijn twee lichtgroepen in een ruimte, licht en ventilator in de badkamer of gescheiden verlichting in gang en nevenruimte. Door de robuuste uitvoering met 20 AX is de inzet ook geschikt voor belastingen waarbij een standaard schakelaar snel zijn grenzen bereikt.

• Hoge praktisch toepasbaarheid: De schroefklemmen maken een betrouwbare bedrading mogelijk in de dagelijkse praktijk van het elektrovak.
• Meer flexibiliteit: Geschikt voor stijve en flexibele geleiders tot 4 mm².
• Nette functieverdeling: Twee gescheiden schakelkringen via slechts één inbouwplaats.
• Goede keuze bij belastingsreserves: Hoger belastbaar dan veel klassieke 10-AX-uitvoeringen.

In het Jung-assortiment is de 505-20U vooral interessant wanneer meer schakelvermogen gevraagd is dan bij een klassieke serieschakelaar zoals de 505 U. De 505 U is voor veel standaard lichtschakelingen goed geschikt, maar werkt met een lager schakelvermogen en gebruikt afhankelijk van de uitvoering een ander klemtechniek. Wie hogere reserves, schroefklemmen en geleiders tot 4 mm² wenst, is met de 505-20U meestal beter uitgerust.

Voor ander schakeltoepassingen binnen het assortiment van de fabrikant zijn verdere inzetten beschikbaar. Een enkelpolige schakelaar is zinvol wanneer slechts één enkele stroomkring bediend moet worden. Een wisselschakelaar is de betere oplossing wanneer een verbruiker vanaf twee plaatsen geschakeld moet worden. Een kruisschakelaar zoals de 507-20U past daarentegen in installaties met drie of meer schakelpunten. Zo kan de functie exact op de ruimte en de bedieningslogica worden afgestemd.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn onder ander verkrijgbaar van Gira, Busch-Jaeger en Merten. Gira biedt afhankelijk van de serie vergelijkbare inbouw-serieschakelaars voor systeem 55, vaak met focus op een brede designvariatie. Busch-Jaeger is sterk in klassieke woningbouwinstallaties en biedt passende inzetten voor veel schakelprogramma’s. Merten scoort vaak met systeembrede combineerbaarheid in moderne gebouwen. Essentiële verschillen liggen meestal in de betreft designserie, de klemtechniek, de opbouw van de draagring en de compatibiliteit met de merkgebonden afdekkingen. Een directe uitwisseling tussen de merken is daarom meestal alleen op functieniveau zinvol, maar niet wat betreft afdekking en systeemmaat.

Aansluitcomfort met schroefklemmen en geleiders tot 4 mm²

Bijzonder gebruiksvriendelijk is de uitvoering van de aansluitingen: de inzet beschikt over schroefklemmen voor stijve en flexibele geleiders tot 4 mm². Dat vergemakkelijkt de vakkundige bedrading in veel inbouwsituaties en biedt speelruimte voor verschillende soorten geleiders. Ten opzichte van eenvoudige standaarduitvoeringen met een kleiner doorsnede of ander klemtechniek levert dat een duidelijk voordeel op bij montage, contactkwaliteit en toepassingsbreedte. Voor installaties waarbij degelijke aansluittechniek en een veerkrachtig schakeloplossing gevraagd zijn, is deze uitvoering daarom een zeer doordachte keuze.
