Tuimelschakelaar Universeel OffChange – Afdekplaat 506-20U – Jung – 4011377268753:

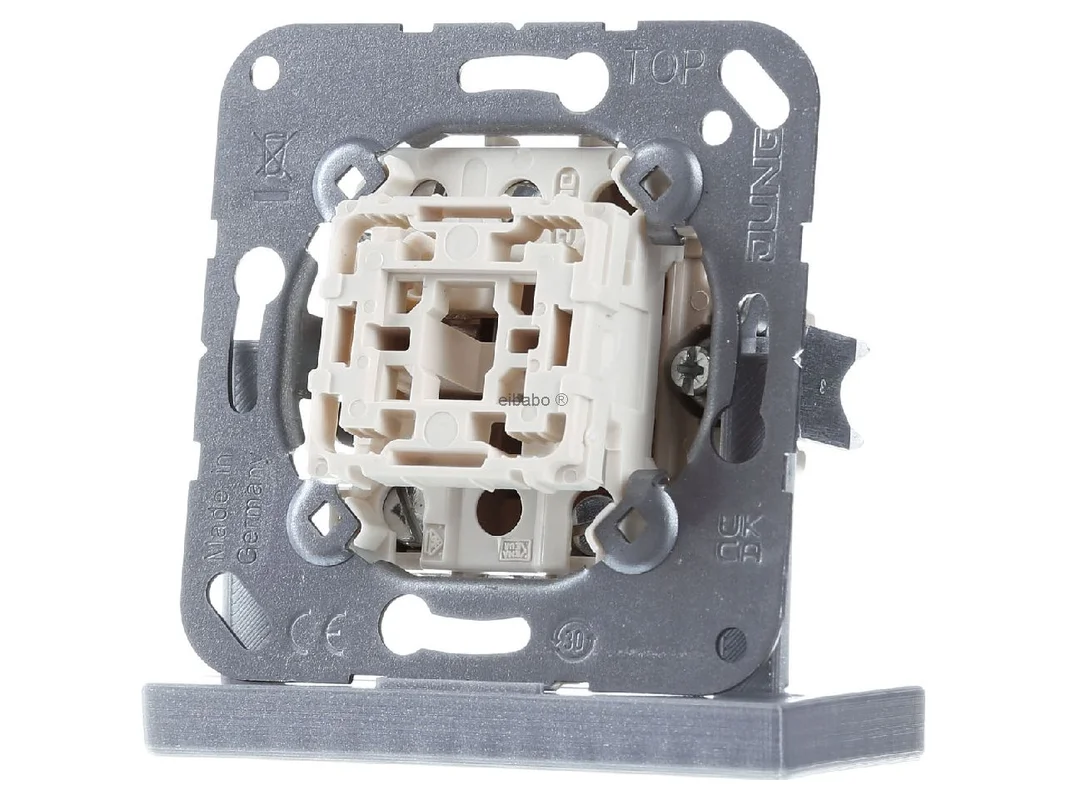

De Jung wipschakelaar-sokkel aan/wissel 1-polig 20AX schroefklemmen 506-20U is een robuuste schakelaarsokkel voor de moderne elektrisch installatie binnenshuis. Als basiselement voor inbouwmontage is hij geschikt voor klassieke aan- en wisselschakelingen en overtuigt hij met een hoog schakelvermogen, solide mechaniek en een veilige aansluiting via schroefklem. Daarmee is hij een sterke keuze voor woonruimtes, kantoren en veel commerciële toepassingen.

Precieze schakeltechniek voor inbouwsystemen

De schakelaarsokkel is ontworpen voor 1-polig aan- en wisselschakelingen en biedt een veerkrachtig uitvoering met 20 AX bij 250 V. Dat maakt hem bijzonder interessant voor lichtcircuits met hoge eisen. De inbouwuitvoering ondersteunt een nette, normconforme montage. Dankzij klauw- of schroefbevestiging kan de sokkel flexibele in passende inbouwdozen worden geïntegreerd.

Producthighlights voordelen

• Universeel inzetbaar: Te gebruiken als enkelpolige schakelaar of wisselschakelaar.
• Hoog schakelvermogen: Ontworpen voor 20 AX bij 250 V.
• Betrouwbare aansluiting: Schroefklemmen voor massieve en flexibele geleiders.
• Geleiders tot 4 mm²: Geschikt voor gangbare installaties in het dagelijks gebruik.
• Inbouwmontage: Voor een nette en discrete integratie.
• Flexibele bevestiging: Montage via klauw- of schroefbevestiging.
• 1-voudig basiselement: Geschikt voor veel JUNG schakelprogramma’s.
• Verlichtbaar in UIT-stand: Met passende lamp art.nr. 98-220 bij 230 V.
• Voor droge binnenruimtes: Beschermingsgraad IP20 voor gebruikelijke installatiezones.
• Halogeenvrije uitvoering: Zinvol voor veel moderne bouwprojecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	JUNG
Artikelnummer fabrikant	506-20U
EAN	4011377268753
Catalogus	Installatieschakelaars
Producttype	Wipschakelaar-sokkel
Uitvoering	1-polig, aan/wissel
Schakeltype	Wisselschakelaar
Bedieningswijze	Wip/toets
Samenstelling	Basiselement
Aantal bedieningswippen	1
Montagewijze	Inbouw
Bevestigingswijze	Klauw-/schroefbevestiging
Aansluitwijze	Schroefklem
Geschikte geleiders	massieve en flexibele geleiders tot 4 mm²
Nominale spanning	250 V
Nominale stroom	20 A
Schakelstroom voor fluorescentielampen	20 AX
Verlichting	in UIT-stand mogelijk met lamp 98-220
Beschermingsgraad	IP20
Slagvastheid	IK00
Halogeenvrij	ja
Apparaatbreedte	71 mm
Apparaathoogte	71 mm
Inbouwdiepte	32 mm
Vereiste inbouwdoos	min. 40 mm diepte

Voordelen in gebruik en slimme afbakening ten opzichte van vergelijkbare schakelaars

In het dagelijks gebruik scoort de Jung wipschakelaar-sokkel aan/wissel 1-polig 20AX schroefklemmen 506-20U met hoge belastbaarheid, duidelijke functie en brede inzetbaarheid. Hij wordt vooral aanbevolen waar licht vanaf één of twee plaatsen geschakeld moet worden. Vergeleken met eenvoudigere 10-AX-uitvoeringen van de fabrikant is deze variant beter geschikt voor stroomkringen met een hogere schakelbelasting. Wie daarentegen een echte controlefunctie met geïntegreerde schakelindicatie nodig heeft, kiest eerder voor een controleschakelaar uit het JUNG assortiment. Voor pure toetsfuncties, bijvoorbeeld in combinatie met impulsschakelrelais, is een drukknop de betere keuze dan een vergrendelende schakelaar.

In vergelijking met vergelijkbare JUNG sokkels met 10 AX biedt deze 20-AX-versie meer reserves bij veeleisende lichttoepassingen. Ten opzichte van controleschakelaars ligt de focus hier op klassiek schakelen, terwijl verlichting in UIT-stand alleen met een passende extra lamp wordt gerealiseerd. Dat maakt de sokkel flexibele wanneer oriëntatieverlichting gewenst is, maar geen permanente controle-indicatie nodig is.

Ook in de marktvergelijking laat hij een duidelijk profiel zien: vergelijkbare schakelaars van Gira, Busch-Jaeger of Merten vervullen deels soortgelijke basistaken, maar verschillen vaak in systeemwereld, bevestiging, designlijn en compatibiliteit met centraalplaten of wippen. Een directe vervanging is daarom meestal alleen zinvol binnen het betreft schakelprogramma. Wie al gebruikmaakt van JUNG afdekramen en afdekkingen, profiteert met deze sokkel van een consistente systeemoplossing en hoge pasnauwkeurigheid.

Aansluiting, schakelcomfort en extra voordelen in detail

De schroefklemmen zijn ontworpen voor massieve en flexibele geleiders tot 4 mm² en maken een veilige, praktijkgerichte bedrading mogelijk. Dat is vooral bij renovatie, nieuwbouw of bij het vervangen van bestaande sokkels een echt voordeel. Bovendien kan de schakelaar in de UIT-stand met een passende lamp worden verlicht. Zo is het schakelpunt in donkere gangen of nevenruimtes gemakkelijker te vinden.

• Nette bedrading: Schroefklemmen voor massieve en flexibele geleiders tot 4 mm².
• Meer oriëntatie: Verlichtbaar in UIT-stand met lamp art.nr. 98-220 bij 230 V.
• Hoge geschiktheid voor dagelijks gebruik: Geschikt voor woningbouw, renovatie en utiliteitsbouw.
• Gerichte toepassing: Ideaal voor lichtschakelingen met één of twee schakelpunten.
• Systeemconform te plannen: Goede keuze binnen bestaande JUNG installaties.

Deze schakelaarsokkel is een doordachte oplossing voor iedereen die bij elektrisch installaties vertrouwt op veerkrachtig JUNG kwaliteit, een precieze schakelfunctie en een nette inbouwintegratie.
