Description

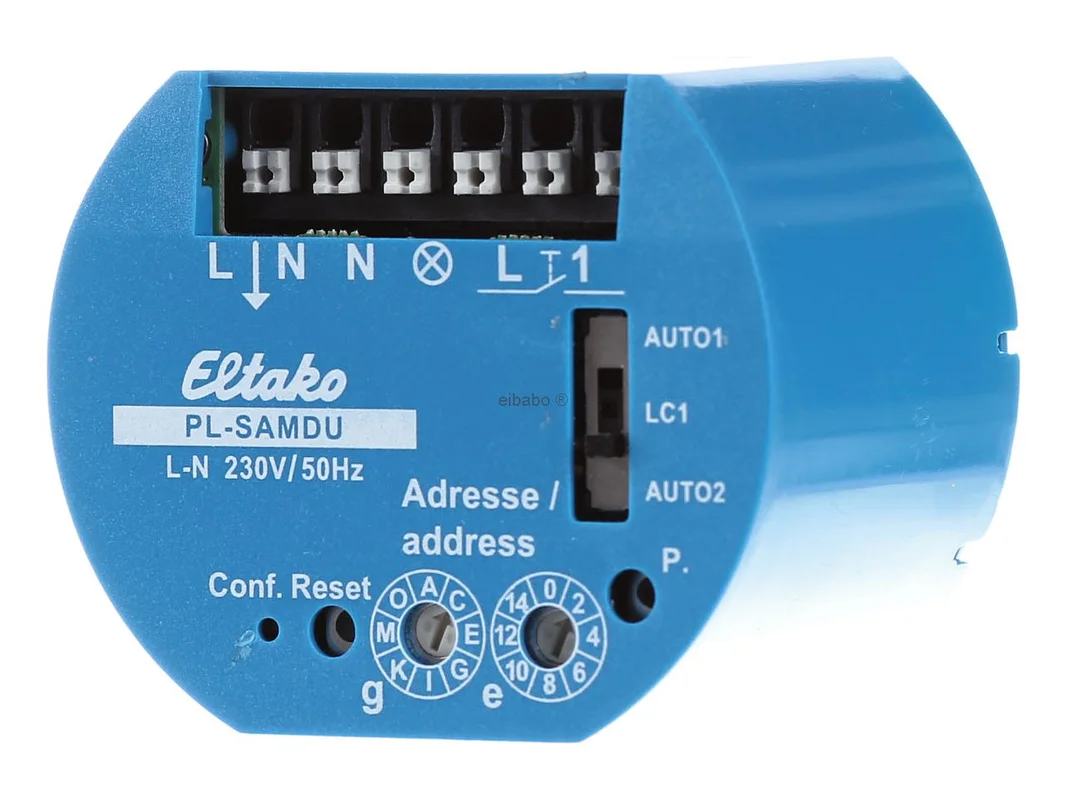

Universele dimactuator met sensoringang – Regelingsmodule bussysteem 600W PL-SAMDU – Eltako – 31100008 – 4010312316870:

De Eltako universele dimactor met sensoringang Powerline PL-SAMDU 31100008 is een compacte oplossing voor nauwkeurige lichtregeling in het gebouw. Het apparaat combineert schakelen en dimmen op dezelfde plaats, herkent veel lampsoorten automatisch en is geschikt voor inbouw in diepe schakelaardozen. Zo ontstaat een flexibele, nette en moderne lichtregeling voor woonruimte, gang, kantoor of object.

Nauwkeurige lichtregeling met Eltako universele dimactor

De dimactor werkt met powerline-techniek en gebruikt een 230V-sensoringang voor directe bediening ter plaatse. Korte opdrachten schakelen het licht in of uit. Een langere aansturing verandert de helderheid traploos. Wordt de aansturing kort onderbroken, dan wisselt de dimrichting. Dat zorgt voor intuïtief gebruik in het dagelijks leven en voor hoog bedieningscomfort.

Producthighlights voordelen

• Universeel inzetbaar: Geschikt voor veel dimbare lampsoorten met automatisch lampherkenning.
• Compacte bouwvorm: Ideaal voor inbouwmontage in 58mm-schakelaardozen.
• Lokaal schakelen en dimmen: Besturing en helderheidsregeling op dezelfde plaats mogelijk.
• Tot 300W vermogen: Ontworpen voor veel klassieke en moderne verlichtingstoepassingen.
• Geen minimale belasting: Ook zeer geschikt voor klein belastingen in passende installaties.
• Soft-aan en soft-uit: Voorzichtige lampstart en zacht uitschakelen.
• Memory-functie: De laatste helderheid blijft na het uitschakelen opgeslagen.
• Hoge bedrijfszekerheid: Met elektronische overbelastingsbeveiliging en uitschakeling bij overtemperatuur.
• Energiebesparend: Zeer laag stand-by-verlies van slechts 0,6 watt.
• Geheugen bij netuitval: Schakeltoestand en helderheid blijven ook bij stroomuitval behouden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Productnaam	Universele dimactor met sensoringang Powerline PL-SAMDU
Fabrikantartikelnummer	31100008
EAN	4010312316870
Catalogus	Dimactor
Systeem	Powerline
Uitvoering	Universele dimactor, 1 kanaal
Sensoringang	230V
Vermogen	tot 300W
Technologie	Power MOSFET
Lampherkenning	automatisch
Dimbare belastingen	geschikt voor veel dimbare 230V-lampen, ESL en LED afhankelijk van de elektronica
Minimale belasting	geen
Stand-by-verlies	0,6 watt
Functies	Soft-aan, soft-uit, memory, overbelastingsbeveiliging, overtemperatuurbeveiliging
Adressering	Groepsadres A tot P, elementadres 0 tot 15
Configuratie	AUTO1, LC1, AUTO2
Montagewijze	Inbouw, schakelaardoos
Inbouwmaat	53 x 43mm
Inbouwdiepte	40mm
Geschikt voor	58mm-schakelaardozen
Aansluitklemmen	Steekklemmen
Geleiderdoorsnede	0,2 tot 1,5mm²
Toestandsindicatie	rode LED
Bedieningselementen	2 draaischakelaars, schuifschakelaar, resetknop, servicepin
Toegestane temperatuur op de inbouwlocatie	-20°C tot +50°C

Voordelen, toepassing en verschillen binnen het systeem

De Eltako universele dimactor met sensoringang Powerline PL-SAMDU is vooral een sterke keuze wanneer dimbaar licht direct ter plaatse bediend moet worden en tegelijk in een powerline-systeem geïntegreerd moet worden. Ten opzichte van eenvoudige schakelactoren van de fabrikant biedt dit model echte helderheidsregeling in plaats van alleen in- en uitschakelen. Dat is ideaal voor woonruimtes, vergaderzones, gangen of gebieden met wisselende lichtbehoefte.

• Meer comfort in het dagelijks leven: De lichtsfeer kan nauwkeurig worden aangepast aan ruimte, tijdstip van de dag en gebruik.
• Betere lampbescherming: Soft-aan en soft-uit verminderen harde schakelmomenten.
• Directe bediening ter plaatse: De 230V-sensoringang is voor klassieke bedieningsconcepten zeer praktijkgericht.
• Voor gemengde lichtconcepten: Geschikt voor veel dimbare lichtbronnen, mits het belastingstype correct wordt gekozen.
• Flexibele fijninstelling: Afhankelijk van het lamptype zijn AUTO1, AUTO2 en LC1 beschikbaar.

Binnen de Eltako powerline-omgeving onderscheidt de PL-SAMDU zich duidelijk van pure schakelactoren zoals modellen voor impuls- of relaisbedrijf. Deze schakelen belastingen alleen in of uit, terwijl de PL-SAMDU daarnaast dimt en daarmee duidelijk meer comfort biedt voor lichtscènes. Ten opzichte van oudere of lastgebonden dimactoren is de automatisch lampherkenning een voordeel, omdat die de ingebruikname vereenvoudigt en moderne LED- of ESL-toepassingen beter ondersteunt.

Als verdere systeemvergelijking binnen de fabrikant is het verschil met 1-10V-dimactoren belangrijk: dergelijke apparaten zijn bedoeld voor armaturen met een passende 1-10V-interface. De PL-SAMDU werkt daarentegen direct als universele dimmer voor veel 230V-dimbare lampen en is daarmee vaak de geschiktere keuze voor klassieke renovatie en retrofit.

Vergelijkbare producten van ander bekende fabrikanten zijn afhankelijk van de systeemomgeving bijvoorbeeld universele dimactoren van Shelly, Homematic IP of Theben. Deze maken echter vaak gebruik van wifi, radio of ander busystemen in plaats van powerline. Het wezenlijke verschil ligt daarom minder in de basisfunctie dimmen, maar in de manier van integratie, de bedieningsfilosofie en de compatibiliteit met de bestaande installatie. Wie al een Eltako powerline-systeem gebruikt of gericht via het stroomnet wil communiceren, krijgt met dit model de duidelijk beter passende oplossing.

Uitgebreide functies voor LED, belastingstypen en slimme configuratie

Voor een stabiele en nette dimfunctie biedt het apparaat meerdere bedrijfsmodi. In AUTO1 kunnen veel lampsoorten tot 300W worden geregeld. AUTO2 is eveneens geschikt voor veel lichtbronnen, maar werkt met verhoogde minimale helderheid. LC1 is bedoeld als comfortstand voor bepaalde LED-lampen die in een automatisch bedrijfsmodus niet ver genoeg kunnen worden teruggedimd. In deze stand wordt de aansturing doelgericht aangepast, wat voordelen biedt bij kritische LED-armaturen.

Belangrijk voor de planning is de zuivere scheiding van de belastingstypen. Inductieve belastingen en capacitieve belastingen mogen niet samen worden gebruikt. Ohmse belastingen kunnen daarentegen wel worden toegevoegd. Deze duidelijke richtlijn helpt flikkeren, storingen of onnodige belasting te vermijden en zorgt voor een blijvend veilige lichtregeling.

De adressering gebeurt via twee draaischakelaars aan de voorzijde. De linker schakelaar stelt het groepsadres van A tot P in, de rechter het elementadres van 0 tot 15. Een rode LED geeft activiteiten aan. Daarnaast zijn een resetknop en servicepin beschikbaar voor ingebruikname en service. Via de software Sienna-Professional kunnen minimale en maximaal helderheid worden aangepast en kunnen verdere configuraties via het stroomnet worden opgeroepen. Dat biedt meer fijnafstelling bij veeleisende lichtprojecten en vergemakkelijkt de afstemming op lichtbronnen met speciale elektronica.

Ook bij netuitval blijft het praktisch nut groot: schakelstand en helderheidsniveau worden opgeslagen en na terugkeer van de voeding indien nodig hersteld. Samen met het lage stand-by-verlies, de compacte bouwvorm en de steekklemmen voor 0,2 tot 1,5mm² is de dimactor een doordachte oplossing voor moderne lichtregeling met hoge geschiktheid voor dagelijks gebruik.
