Verdeelblok 0,14-4qmm, rood – Doorvoeraansluitklem 24A PTFIX6/18X2,5-NS35RD – Phoenix – 3273114 – 4055626391151:

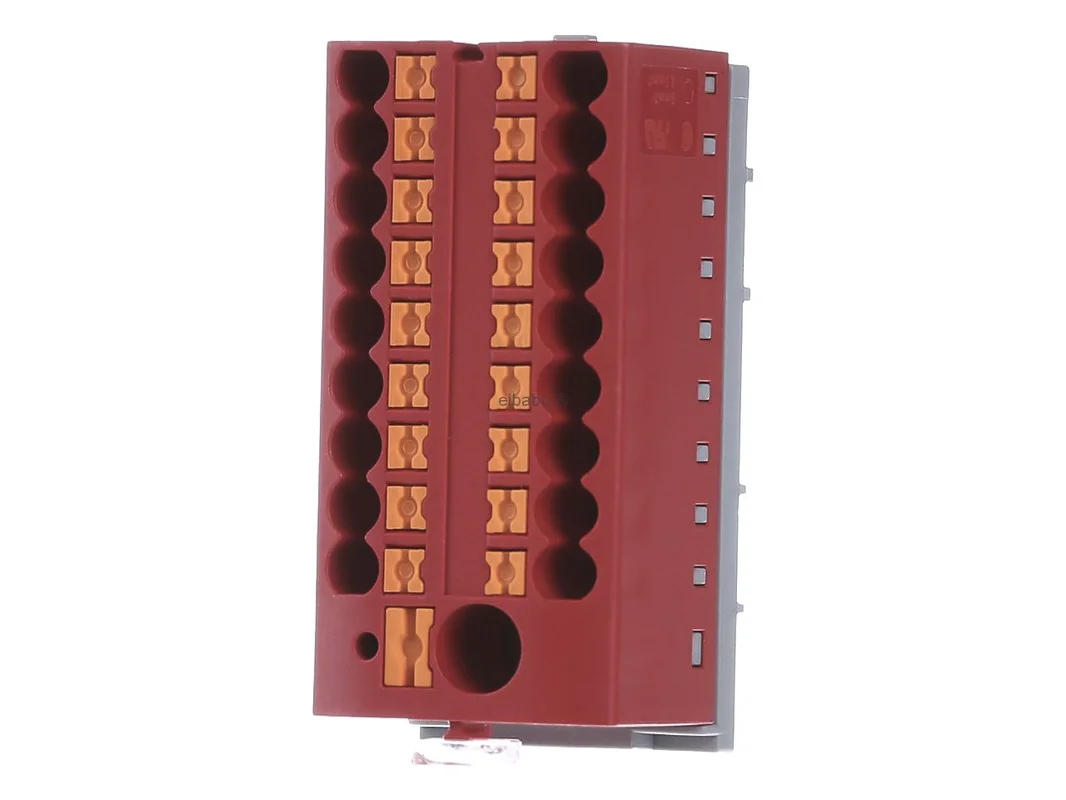

Het Phoenix verdeelblok Push-in 19-polig DIN-rail rood 24A 690V PTFIX6/18X2,5-NS35RD 3273114 is een compacte en duidelijk gestructureerde oplossing voor snelle energieverdeling in de schakelkast. De verticale bouwvorm met geïntegreerde voeding bespaart ruimte op de DIN-rail en zorgt voor een nette, goed herkenbare bedrading. Dankzij de Push-in-techniek kunnen stijve geleiders en passende voorbereide geleiders snel en veilig worden aangesloten.

Phoenix verdeelblok voor efficiënte potentiaalverdeling op de DIN-rail

Dit model is geschikt voor toepassingen waarbij veel aftakkingen overzichtelijk op een beperkte ruimte moeten worden verdeeld. De rode uitvoering ondersteunt een duidelijke markering in de opbouw. Met 19 aansluitingen, een nominale spanning van 690 V en een nominale stroom van 24 A is het verdeelblok ontworpen voor talrijke taken in de industrie, gebouwtechniek en machinebouw.

Producthighlights voordelen

• Snelle bedrading: Push-in-aansluiting bespaart tijd bij de installatie.
• Hoog overzicht: Verticale uitlijning vergemakkelijkt een geordende kabelgeleiding.
• Geïntegreerde voeding: Minder extra werk bij de potentiaalverdeling.
• 19 aansluitingen: Ideaal voor meerdere aftakkingen in compacte verdelers.
• Geschikt voor DIN-rail: Montage op NS 35/7,5 en NS 35/15.
• Breed geleiderbereik: Flexibel inzetbaar voor verschillende doorsneden.
• Duidelijke kleurstelling: Rood ondersteunt een snelle toewijzing in de schakelkast.
• Praktisch opgebouwd: Zeer geschikt voor seriële bedrading en gestructureerde verdelingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix verdeelblok Push-in 19-polig DIN-rail rood 24A 690V PTFIX6/18X2,5-NS35RD 3273114
Artikelnummer fabrikant	3273114
EAN	4055626391151
Catalogus	Doorvoerklem
Producttype	Verdeelblok
Serie	PTFIX
Aansluittype	Push-in-aansluiting
Aantal aansluitingen	19
Aantal polen	19-polig
Nominale spanning	690 V
Nominale stroom	24 A
Aftakdoorsnede	0,14 mm² tot 4 mm²
Verzamelaansluiting	Push-in-aansluiting
Nominale doorsnede	6 mm²
Doorsnede verzamelaansluiting	0,5 mm² tot 10 mm²
Uitlijning	verticaal
Voeding	geïntegreerd
Montagetype	NS 35/7,5, NS 35/15
Kleur	rood
Materiaaleigenschappen	Isolatiemateriaal volgens UL 94 V0

Voordelen in de verdeling, passende PTFIX-alternatieven en belangrijke verschillen in gebruik

In het dagelijks gebruik scoort het verdeelblok met een snelle installatie, duidelijke structuur en hoge contactzekerheid. De Push-in-techniek is bijzonder voordelig wanneer veel geleiders netjes en zonder veel tijdsverlies moeten worden aangesloten. Door de verticale plaatsing blijven ook dicht bezette schakelkasten goed toegankelijk. Voor onderhoud, uitbreiding en eenduidige potentiaalgeleiding is dat een duidelijk pluspunt.

• Ideaal voor verdelingen: Goed geschikt voor besturingen, machinebouw en gebouwtechniek.
• Nette potentiaalgeleiding: Meerdere aftakkingen kunnen centraal en ordelijk worden opgebouwd.
• Tijdbesparende montage: Bijzonder praktisch bij seriële installaties en terugkerende bedradingen.
• Ruimtebewuste oplossing: Compacte bouwvorm op de DIN-rail.

Binnen de PTFIX-serie zijn er vergelijkbare varianten met een ander aantal polen of een ander geleiderbereik. Modellen met minder aansluitingen zijn meer geschikt voor kleine onderverdelingen of duidelijk gescheiden stroomkringen. Uitvoeringen met een grotere nominale doorsnede en hogere stroom zijn zinvol wanneer zwaardere voedingen of robuustere belastingspaden vereist zijn. Dit model is vooral passend wanneer veel aftakkingen bij 24 A in compacte vorm nodig zijn.

Vergelijkbare producten van Phoenix Contact zijn onder andere varianten met een kleiner aantal aansluitingen, bijvoorbeeld voor kleinere verdeelvelden, evenals uitvoeringen met een grotere geleiderdoorsnede voor hogere stroombelastingen. Het wezenlijke verschil ligt meestal in het aantal polen, het voedingsbereik en de doeltoepassing. Terwijl kleinere blokken zijn ontworpen voor overzicht in deelsegmenten, ondersteunt deze 19-polige versie een brede verdeling vanuit slechts één compact voedingspunt.

Als vergelijkbare oplossingen van andere fabrikanten komen afhankelijk van het project bijvoorbeeld verdeelblokken van Weidmüller, WAGO of ABB in aanmerking. Weidmüller biedt vaak zeer modulaire klemconcepten voor flexibele opbouwvormen. WAGO is sterk in snelle veeraansluittechniek en compacte bedrading. ABB wordt vaak ingezet in klassieke energieverdelingen. Verschillen zijn vooral zichtbaar in het aansluitprincipe, het brugconcept, het accessoiresysteem en de integratie in bestaande reihenklemseries. Voor een nette compatibiliteit in de schakelkast is afstemming op het bestaande systeem daarom belangrijk.

Toepassingsgebieden

• Schakelkastbouw: Voor geordende potentiaalverdeling op beperkte ruimte.
• Machinebouw: Voor duidelijke voeding en meerdere gedefinieerde aftakkingen.
• Gebouwtechniek: Voor gestructureerde verdelingen in besturingen en onderverdelingen.
• Industriële installaties: Voor snelle bedrading bij terugkerende installaties.
• Serieproductie: Voor efficiënte montage met hoge eisen aan overzicht.

Gestructureerde productinformatie over aansluittype, geleideropname en montage

Het blok is uitgevoerd als verdeelklem met geïntegreerde voeding en is bedoeld voor montage op draagrails volgens NS 35/7,5 en NS 35/15. De Push-in-aansluittechniek ondersteunt een snelle en veilige contactering. Aan de aftakzijde kunnen geleiders van 0,14 mm² tot 4 mm² worden aangesloten. De verzamelaansluiting is ontworpen voor een nominale doorsnede van 6 mm² en dekt een geleiderbereik van 0,5 mm² tot 10 mm² af. Daarmee is het product geschikt voor veel typische taken van compacte energie- en potentiaalverdeling, waarbij overzicht, snelheid en een duidelijke structuur gevraagd zijn.

Deze oplossing van Phoenix Contact is een sterke keuze voor iedereen die een compacte, robuuste en montagevriendelijke verdeelklem met Push-in-techniek voor professionele DIN-railtoepassingen zoekt.
