Voeding 3-fasen,24VDC,20A,IP20 – DC-voeding 500V / 24V 480W 6EP1436-2BA10 – Siemens – 4025515151388:

De Siemens schakelvoeding voor DIN-rail 24V DC 20A driefasig 6EP1436-2BA10 is een geregelde voeding voor de veeleisende machine- en installatiebouw. Zij voedt 24-V-DC-systemen stabiel, efficiënt en met hoge reserve. De compacte bouwvorm, het sterke overbelastingsgedrag en de geschiktheid voor de DIN-rail maken het tot een doordachte oplossing voor industriële schakelkasten.

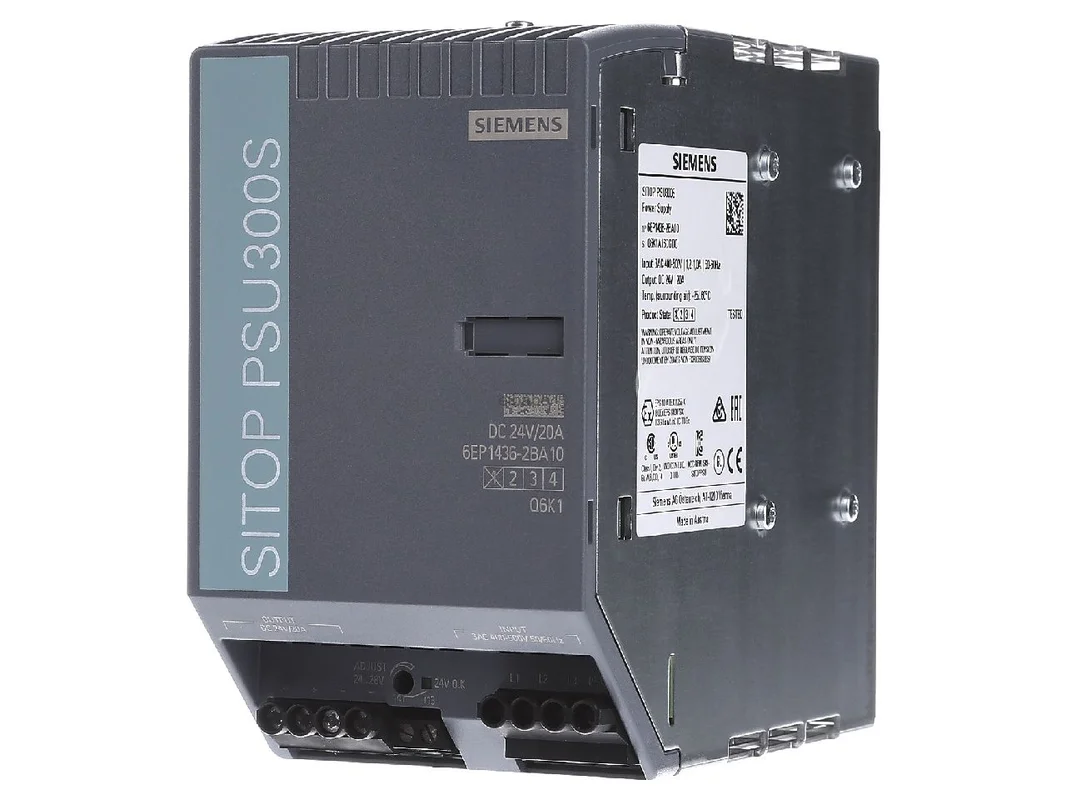

Siemens schakelvoeding voor DIN-rail 24V DC 20A driefasig 6EP1436-2BA10 voor stabiele 24-V-voeding in de schakelkast

Deze voeding uit de reeks SITOP PSU300S is ontworpen voor driefasige netten van 400 tot 500 V AC en levert een geregelde uitgangsspanning van 24 V DC bij 20 A. Daarmee is zij ideaal geschikt voor automatisering, transporttechniek, montage-installaties, testopstellingen en vele andere industriële toepassingen. Het hoge rendement verlaagt de energiebehoefte en helpt de warmte in de schakelkast te verminderen. Dat zorgt voor een betrouwbare werking, ook bij een dichte bestukking.

Producthighlights voordelen

• Driefasige ingang: Ontworpen voor 3 AC 400 tot 500 V en daarmee passend voor veel industriële netten.
• Stabiele 24-V-DC-uitgang: Geregelde voeding voor besturing, sensortechniek, actuatortechniek en andere 24-V-verbruikers.
• 20 A uitgangsstroom: Ideaal voor installaties met een hogere vermogensbehoefte.
• Extra Power met 150 %: Vergemakkelijkt het inschakelen van verbruikers met hoge aanloopstroom.
• Continue overbelastbaarheid van 120 %: Creëert reserves voor uitbreidingen en belastingspieken.
• Hoog rendement: Ondersteunt een laag energieverbruik en minder verlieswarmte.
• Compacte bouwvorm: Bespaart ruimte op de DIN-rail en in de schakelkast.
• 24-V-OK-melding: Vergemakkelijkt de diagnose tijdens bedrijf.
• Elektrische scheiding: Voor een veilige en schone DC-voeding in industriële omgevingen.
• Uitbreidbaar in het SITOP-systeem: Combineerbaar met buffer-, DC-USV-, redundantie- en selectiviteitsmodules.

Technische gegevens in overzicht

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens schakelvoeding voor DIN-rail 24V DC 20A driefasig 6EP1436-2BA10 6EP14362BA10
Fabrikantartikelnummer	6EP1436-2BA10
EAN	4025515151388
Catalogus	Gelijkstroomvoeding
Productreeks	SITOP PSU300S
Producttype	Schakelvoeding voor DIN-rail
Montagetype	Draagrail / DIN-rail
Ingangsspanning	3 AC 400 tot 500 V
Uitgangsspanning	24 V DC
Uitgangsstroom	20 A
Uitgangsvermogen	480 W
Spanning instelbaar	24 tot 28 V DC
Overbelastingsgedrag	150 % Extra Power, 120 % continu
Rendement	ca. 91 %
Beschermingsgraad	IP20
Signaalmelding	24 V O.K.
Elektrische isolatie	ja
Breedte	90 mm
Hoogte	145 mm
Diepte	150 mm

Sterke vermogensreserves, systeemuitbouw en zinvolle alternatieven voor de 24-V-toepassing

In de praktijk scoort de voeding met een zeer goede balans tussen vermogen, bouwgrootte en robuustheid. Vooral bij machines met ventielen, motorstarters, IPC’s, I/O-modules of krachtige sensortechniek is de stabiele 24-V-voeding doorslaggevend. De hoge reserve helpt om belastingssprongen veilig op te vangen en de beschikbaarheid van de installatie te verbeteren.

• Voor veeleisende belastingen: Goed geschikt voor verbruikers met verhoogde inschakelstroom of tijdelijk stijgende behoefte.
• Voor installatie-uitbreidingen: De continue reserve van 120 % creëert speelruimte voor uitbreidingen achteraf.
• Voor compacte schakelkasten: Het hoge rendement vermindert de warmte en kan het klimaatconcept ontlasten.
• Voor hoge beschikbaarheid: In de SITOP-omgeving kan de 24-V-voeding doelgericht worden beveiligd met buffer-, USV-, redundantie- of selectiviteitsmodules.

Binnen de fabrikant is het apparaat zinvol gepositioneerd tussen kleinere en krachtigere varianten. Ten opzichte van een kleinere SITOP PSU300S met 10 A is deze uitvoering beter geschikt voor belastingen met meer reserves of voor meerdere 24-V-stroomkringen. Vergeleken met een krachtigere 40-A-versie uit dezelfde reeks is zij vaak de economischere keuze wanneer 20 A volstaat en ruimte evenals verliesvermogen centraal staan. Voor eenvoudige standaardbelastingen zijn kleinere apparaten vaak voldoende. Voor grote installaties met veel verbruikers of hoge stroompieken is eerder de krachtigere klasse aan te bevelen.

Ook in vergelijking met andere bekende fabrikanten blijft de toepassing duidelijk: een PULS QT20.241 is eveneens een 24-V-20-A-voeding voor de DIN-rail en scoort vaak met een zeer compacte bouwvorm en hoog rendement. Een Phoenix Contact QUINT POWER in de 24-V-20-A-klasse richt zich sterk op toepassingen met diagnose- en functiereserves. Een WAGO Pro 2 voeding met 24 V en 20 A is een interessante optie voor moderne automatisering met focus op communicatie en diagnose. Wie echter al inzet op de SITOP-omgeving, profiteert bij Siemens meestal van een bijzonder goed passende systeemaanvulling met geschikte extra modules en uniforme projectering.

Toepassingsgebieden in machinebouw, automatisering en schakelkasttechniek

• Machine- en installatiebouw: Voor de centrale 24-V-voeding van besturingen en veldapparaten.
• Automatiseringstechniek: Passend voor PLC, I/O-systemen, sensortechniek en actuatortechniek.
• Transport- en montagetechniek: Goed bij wisselende belastingen en cyclische processen.
• Schakelkastbouw: Ideaal voor DIN-railmontage in industriële omgevingen.
• Procesnabije toepassingen: Betrouwbare DC-voeding voor stabiele processen en hoge beschikbaarheid.

Efficiënte 3-fasen-stroomvoorziening met reserve voor industriële 24-V-netten

De driefasige voedingen van de SITOP smart-serie zijn ontworpen als krachtige standaardoplossing voor industriële installaties. Ze combineren een compacte bouwvorm met hoge belastbaarheid en zijn daardoor voor veel branches een sterke keuze. Het zeer goede overbelastingsgedrag vergemakkelijkt het inschakelen van stroomintensieve verbruikers. Tegelijkertijd helpt het hoge rendement om energieverliezen en warmte in de schakelkast laag te houden.

Een verder voordeel ligt in de modulaire uitbouw van de 24-V-voeding. In combinatie met buffer-, DC-USV-, redundantie- en selectiviteitsmodules kan de beschikbaarheid gericht worden verhoogd. Dat is vooral interessant waar uitval hoge kosten veroorzaakt of proceszekerheid de hoogste prioriteit heeft. Zo ontstaat uit een sterke voeding een belastbare en praktijkgerichte voedingsoplossing voor moderne industriële installaties.
