Description

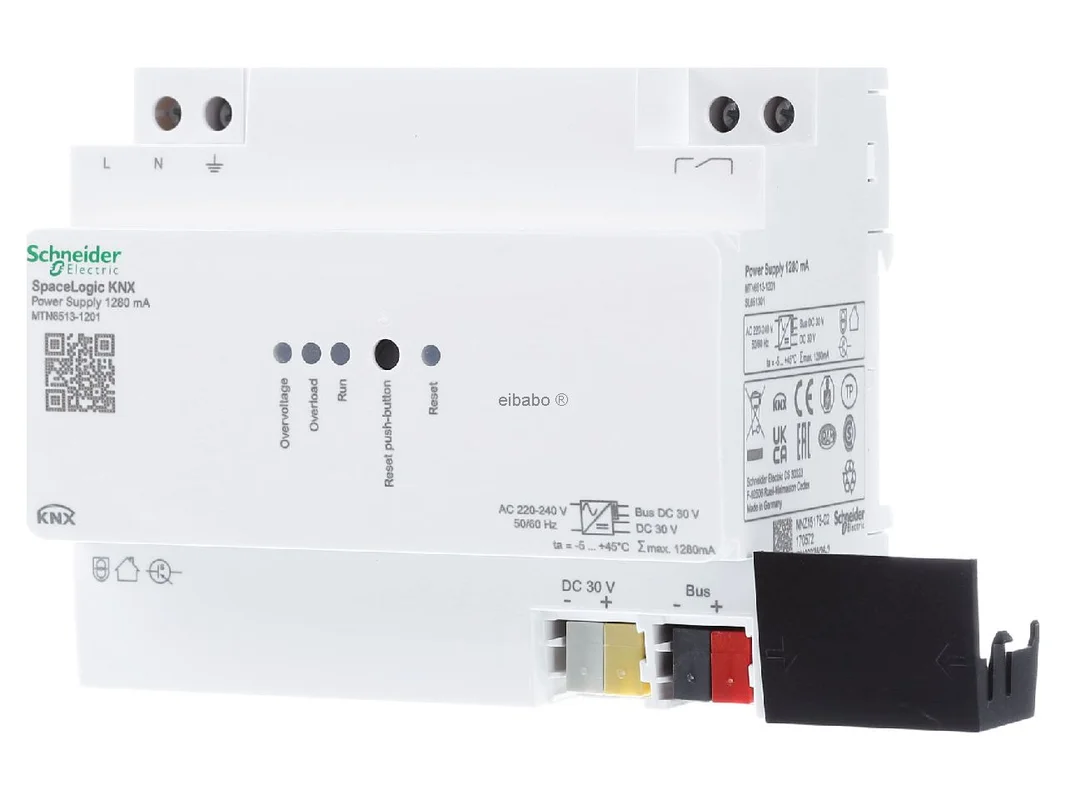

Voeding SpaceLogicKNX,1280mA – Voeding voor domotica 1280mA MTN6513-1201 – Schneider Electric – 3606481902818:

De Schneider Electric KNX-voeding met smoorspoel 1280mA REG 30V DC MTN6513-1201 is de krachtige basis voor een stabiele KNX-lijn in moderne woon- en utiliteitsgebouwen. Zij genereert de busspanning voor KNX TP-systemen en voedt tegelijk andere apparaten met 30 V DC. Dankzij de KNX-uitgang met geïntegreerde smoorspoel, de extra DC-uitgang en het potentiaalvrije meldcontact is het apparaat ideaal geschikt voor veeleisende automatiseringsoplossingen met een hoge behoefte aan bedrijfszekerheid en duidelijke diagnose.

Betrouwbare busvoeding voor krachtige KNX-lijnen

De voeding is ontworpen voor montage op DIN-rails volgens EN 60715 en past met 6 TE optimaal in moderne verdelers. Zij biedt een KNX-uitgang met geïntegreerde smoorspoel voor een nette voeding van de lijn en een extra 30 V DC-uitgang voor extra apparaten. De nominale stroom van maximaal 1280 mA is flexibel beschikbaar voor alle uitgangen en maakt het apparaat tot de juiste keuze voor grote lijnen met veel deelnemers.

Bijzonder praktisch zijn de resetknop voor het uitschakelen van de voeding en het resetten van de busapparaten, evenals de robuuste uitvoering met kortsluitvastheid, overspanningsvastheid en nullastvastheid. Ook in installaties met noodstroomvoorziening kan de eenheid betrouwbaar worden ingezet. Voor grotere belastingen kunnen twee identieke voedingen parallel worden gebruikt om de uitgangsstroom te verhogen.

Producthighlights voordelen

• Hoge uitgangsstroom: Tot 1280 mA voor krachtige KNX-lijnen met veel apparaten.
• Geïntegreerde smoorspoel: De KNX-uitgang is direct voorbereid voor een normconforme busvoeding.
• Extra DC-uitgang: 30 V DC voor extra apparaten in de schakelkast of in de lijn.
• Flexibele stroomverdeling: De nominale stroom kan naar behoefte over de uitgangen worden verdeeld.
• Resetfunctie: Praktisch voor service, onderhoud en het gericht resetten van busapparaten.
• Potentiaalvrij meldcontact: Voor bedrijfs- en diagnoserapportages in de gebouwautomatisering.
• Robuuste beveiligingsfuncties: Kortsluitvast, overspanningsvast en nullastvast voor hoge veiligheid.
• Parallelbedrijf mogelijk: Twee identieke apparaten kunnen samen worden gebruikt om de stroom te verhogen.
• Geschikt voor noodstroomconcepten: Ook zeer geschikt voor installaties met beveiligde voeding.
• Compact REG-formaat: Ruimtebesparende montage op de DIN-rail in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-voeding met smoorspoel 1280mA REG 30V DC MTN6513-1201
EAN	3606481902818
Catalogus	Voeding
Bussysteem	KNX TP256
Montagewijze	REG, DIN-rail TH35 volgens EN 60715
Nominale spanning	220 tot 240 V AC
Netfrequentie	50 tot 60 Hz
Bus-uitgangsspanning	28 tot 31 V DC SELV
Uitgang	1 x KNX met geïntegreerde smoorspoel, 1 x DC 30 V
Uitgangsstroom	1280 mA totaal
Vermogensverlies	max. 1,8 W
Meldcontact	potentiaalvrij voor bedrijfs- en diagnoserapportages
Functies	Resetknop, parallel schakelbaar, kortsluitvast, overspanningsvast, nullastvast
Apparaatbreedte	6 TE, ca. 108 mm
Toepassingsgebied	KNX-lijn, extra apparaten met DC-voeding, installaties met noodstroomvoorziening

Meer vermogen en duidelijke diagnose voor veeleisende KNX-projecten

Deze KNX-voeding overtuigt overal waar een hoge lijnbelasting, nette busvoeding en betrouwbare diagnose gevraagd zijn. De KNX-uitgang met smoorspoel waarborgt de voeding van de lijn, terwijl de extra 30 V DC-uitgang andere componenten zoals distoneelstuks, interfaces of andere hulpapparaten kan voeden. Zo kunnen centrale schakelkasten gestructureerd en efficiënt worden opgebouwd.

Een belangrijk voordeel ligt in de hoge reserve voor grote installaties. Juist in wooncomplexen, kantoorruimtes of utiliteitsbouw creëert het apparaat stabiele omstandigheden voor sensoren, actoren en systeemapparaten. Het potentiaalvrije meldcontact verbetert de bewaking op afstand en vergemakkelijkt de integratie in storingsmeldingen of visualisaties.

• Stabiele voeding ook bij veel KNX-deelnemers op één lijn.
• Eén apparaat voor busspanning en extra 30 V DC-hulpvoeding.
• Goede diagnose via meldcontact en resetfunctie direct op het apparaat.
• Zeer geschikt voor centrale verdelingen in woningbouw, kantoor en utiliteitsbouw.
• Hoge bedrijfszekerheid door beveiliging tegen kortsluiting en overspanning.
• Uitbreidingsreserve door mogelijk parallelbedrijf van twee identieke eenheden.

Binnen het KNX-assortiment van Schneider Electric zijn er ook voedingen met een lagere uitgangsstroom. Deze zijn vooral geschikt voor kleinere lijnen met minder deelnemers of voor deelgebieden met een duidelijk begrensde belasting. De uitvoering met 1280 mA is daarentegen gericht op grotere lijnen, op projecten met meer behoefte aan reserve en op installaties met extra DC-verbruikers.

Vergeleken met kleinere varianten biedt dit model meer speelruimte bij de planning wanneer meerdere actoren, bedienpunten, sensoren en systeemapparaten op dezelfde lijn worden gebruikt. Dat vermindert knelpunten en creëert reserve voor latere uitbreidingen. Bovendien is het parallelbedrijf een pluspunt voor concepten met groeiende belasting of met verhoogde beschikbaarheid.

Kleinere voedingen van de fabrikant zijn vaak ideaal voor compacte woonprojecten, afzonderlijke verdiepingen of deelsegmenten met een overzichtelijk aantal apparaten. De 1280 mA-uitvoering is duidelijk afgestemd op krachtigere lijnen. Zij benut haar voordelen vooral in hoofdverdelingen, grotere smart building-projecten en in lijnen met meerdere stroomintensieve KNX-apparaten.

Terwijl eenvoudige voedingen vooral de pure busvoeding afdekken, biedt deze variant met extra 30 V DC-uitgang en meldcontact een duidelijke meerwaarde voor een gestructureerde systeemarchitectuur, service en diagnose. Dat is bijzonder nuttig wanneer systeemtoestanden centraal moeten worden geregistreerd of hulpapparaten direct meegevoed moeten worden.

Vergelijkbare KNX-voedingen zijn onder andere verkrijgbaar van ABB, Gira en MDT. ABB zet bij soortgelijke apparaten vaak in op robuuste voedingen voor professionele gebouwautomatisering met duidelijke diagnose en solide integratie in grotere installaties. Gira biedt eveneens krachtige KNX-voedingen met een vergelijkbare focus op stabiele lijnvoeding en montage in de schakelkast.

MDT staat in de markt bekend om een zeer goede prijs-kwaliteitverhouding en praktijkgerichte ETS-applicaties. In direct gebruik verschillen de apparaten vooral in diagnoseconcept, parametrering, detailfuncties en in de opbouw van de extra uitgangen. In principe is de buszijde in KNX-projecten systeemwijd compatibel, zolang de lijn normconform wordt gepland. Verschillen zitten daarom meestal in het comfort, in de reserve en in het serviceconcept van de betreffende fabrikant.

Een KNX-voeding wordt in ETS in de regel niet zoals een klassieke actor met een uitgebreide applicatie geparametreerd. In de praktijk is echter de juiste planning van de lijn doorslaggevend. Het is zinvol om het stroomverbruik van alle deelnemers vroegtijdig vast te leggen en daarbij voldoende reserve in te plannen. Zo blijft de lijn ook bij uitbreidingen stabiel.

Een praktijkgericht voorbeeld: Op een verdieping met aanwezigheidsmelders, drukknoppen, verwarmingsactoren, schakelactoren en een IP-router moet niet alleen naar de actuele belasting worden gekeken, maar ook naar een buffer voor latere sensoren of visualisatie. Juist hier komt de 1280 mA-klasse tot haar recht. Bij grotere projecten is het aan te raden lijnen logisch per discipline of verdieping te scheiden en het meldcontact op een groepsadres voor storingsmeldingen of op een bovenliggende visualisatie te zetten.

Als een extra 30 V DC-uitgang voor nevenverbruikers wordt gebruikt, moet in de planning duidelijk onderscheid worden gemaakt tussen KNX-busbelasting en externe DC-belasting. Bij parallelbedrijf van identieke apparaten moet worden gelet op een correcte uitvoering volgens de voorschriften van de fabrikant. Voor service is het nuttig om in het ETS-project de betreffende lijn, haar hoofdapparaten en de bijbehorende verdeling eenduidig te benoemen. Dat bespaart tijd bij diagnose, onderhoud en latere uitbreidingen.

Als uw KNX-installatie afhankelijk is van stabiliteit, reserve en duidelijke diagnose, dan is deze voeding een zeer overtuigende keuze. Zij combineert hoge prestaties met praktijkgerichte functies, robuuste beveiligingstechniek en flexibele toepassingsmogelijkheden in de verdeler. Daarmee creëert u de betrouwbare basis voor toekomstbestendige gebouwautomatisering.

Kies voor een krachtige KNX-basis van Schneider Electric en verzeker uw installatie van een nette, belastbare en professioneel opgebouwde voeding.
