Description

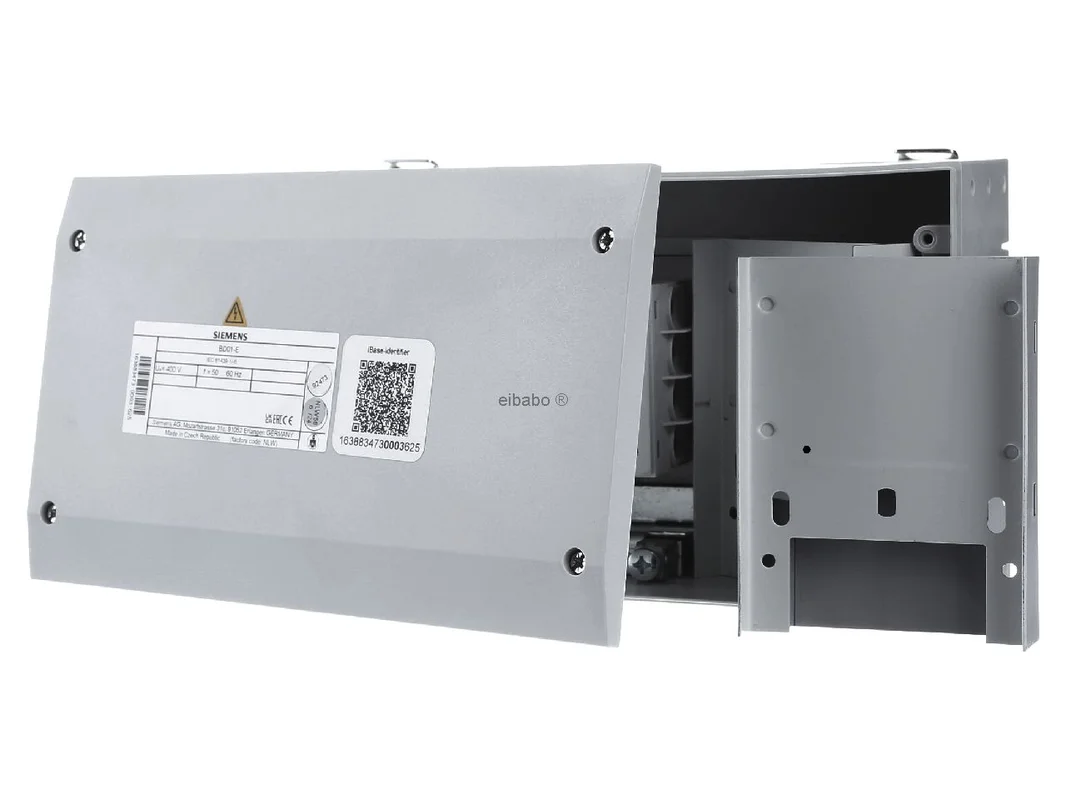

Voerbak – Voedereenheid voor busway-stam 5x100A BD01-E – Siemens – BVP:034259 – 4019169701198:

De Siemens voedingskast voor railkoker 5-pin 100A 400V IP54 BD01-E is een robuuste en nauwkeurig passende oplossing voor de veilige energie-invoeding in het BD01 railkokersysteem. Het model is ontworpen voor professioneel gebruik in industrie, bedrijfsomgevingen en functionele gebouwen. Met 5 polen, 100 A nominale stroom en 400 V AC is de voedingskast ideaal voor compacte en overzichtelijk gestructureerde stroomverdelingen.

Efficiënte energie-invoeding met hoge systeemveiligheid

De voedingskast ondersteunt een betrouwbare invoeding in BD01 railkokers en past bij toepassingen waarbij een nette montage, hoge bedrijfszekerheid en een stabiele bescherming tegen stof en spatwater vereist zijn. De beschermingsgraad IP54 maakt hem tot een goede keuze voor veel technische binnenruimtes, zoals werkhallen, nevenruimtes, technische centra of productielijnen.

Producthighlights voordelen

• Systeemconform ontworpen: Geschikt voor het Siemens railkokersysteem BD01.
• 5-polige uitvoering: Geschikt voor moderne draaistroomtoepassingen.
• 100 A nominale stroom: Voor een betrouwbare invoeding van klein tot middelgrote verbruikersstructuren.
• 400 V AC: Optimaal voor typische laagspanningsnetten in bedrijfsomgevingen en industrie.
• Beschermingsgraad IP54: Bescherming tegen stof in schadelijke hoeveelheid en tegen spatwater.
• Centrale invoeding: Zinvol voor uitgebalanceerde systeemopbouwen en korte verdeelwegen.
• Compacte bouwvorm: Ondersteunt een ruimtebesparende integratie in de installatie.
• Siemens systeemkwaliteit: Voor een veilige integratie in bestaande SIVACON 8PS-structuren.
• Enkele uitvoering: Duidelijk gedefinieerd voor gerichte invoedingspunten in het systeem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productbenaming	Voedingskast voor railkoker
Type	BD01-E
Artikelnummer fabrikant	BVP:034259
EAN	4019169701198
Catalogus	Voedingskast railkoker
Systeem	SIVACON 8PS BD01
Aantal polen	5
Nominale stroom bij AC 50 Hz	100 A
Nominale spanning bij AC 50 Hz	400 V
Beschermingsgraad	IP54
Invoedingspunt	Midden
Uitvoering	Enkel
Kleur	Grijs
RAL	7035
Lengte	260 mm
Breedte	150 mm
Hoogte	104 mm

BD01 systeemvoordelen, inzetgrenzen en zinvolle alternatieven

Binnen het Siemens-portfolio is de BD01-E bedoeld voor installaties met een nominale stroom tot 100 A. Binnen hetzelfde systeem is hij de passende keuze wanneer een compacte invoedingsoplossing voor klein tot middelgrote belastingen nodig is. Voor hogere stroomsterktes binnen dezelfde serie is de BD01-160-E het voor de hand liggende alternatief. Deze is ontworpen voor toepassingen tot 160 A en is geschikt wanneer reserves voor meer vermogen of toekomstige uitbreidingen gewenst zijn.

In tegenstelling tot flexibele richtingsveranderingen of railkasten dient de BD01-E specifiek voor de invoeding van het systeem. Hij is daarom geen verbindingselement en ook geen aftakkast voor afzonderlijke verbruikers. Wie binnen dezelfde Siemens-omgeving stroom op gedefinieerde punten wil afnemen, gebruikt daarvoor doorgaans passende aftakkasten uit de BD01-serie. De voedingskast vormt daarentegen het startpunt van de energietoevoer in het railtraject.

• Vergeleken met Siemens BD01-160-E: De BD01-E is bedoeld voor maximaal 100 A en daarmee ideaal bij compactere belastingsprofielen. De BD01-160-E wordt aanbevolen bij een hogere vermogensbehoefte.
• Vergeleken met Siemens richtingsverandering BD01-R1 of BD01-R2: Deze componenten veranderen het leidingverloop, maar nemen niet de functie van invoeding over.
• Vergeleken met Siemens aftakkasten BD01: Aftakkasten voeden afzonderlijke verbruikers, de BD01-E voedt het railkokersysteem zelf.

Als vergelijkbare oplossingen van ander gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld invoedingseenheden voor railkokers van Schneider Electric, EAE of Legrand in aanmerking. Essentiële verschillen liggen meestal in de systeembinding, in de mechanische aansluitbeelden, in de toegestane stroombereiken en in de beschermingsgraden. Directe compatibiliteit tussen de systemen is in de regel niet aanwezig. Daarom is bij bestaande installaties de keuze voor een origineel gepast Siemens-component meestal de technisch zuivere weg.

Meerwaarde van de BD01-E voedingskast in het railkokersysteem

De BD01-E VOEDINGSKAST maakt deel uit van het Siemens SIVACON 8PS BD01-systeem, dat is ontworpen voor nominale stromen van 40 A tot 160 A. Het systeem is ontwikkeld voor de veilige en betrouwbare voeding van klein verbruikers en biedt een modulair structuur die goed te plannen is en indien nodig kan worden aangepast. Binnen deze omgeving vervult de BD01-E de taak van geordende energie-invoeding in het railtraject.

Het BD01-systeem scoort met een compacte bouwwijze, hoge functionele betrouwbaarheid en een montagevriendelijke architectuur. Daardoor is het bijzonder geschikt voor gebouwen en installaties waarin klassieke kabelsystemen door een flexibele en nette stroomverdeling moeten worden vervangen of aangevuld. De voedingskast is daarmee een centraal onderdeel voor een duidelijke, veilige en onderhoudsvriendelijke opbouw van de energieverdeling.

De Siemens BD01-E is de passende keuze voor ontwerpers, installateurs en exploitanten die een systeemconforme invoedingsoplossing met 5 polen, 100 A, 400 V en IP54 voor het BD01 railkokersysteem zoeken.
