Weerstandskoppeling: – Weerstand 17-9Z62-0002 – Bartec – 4051566001839:

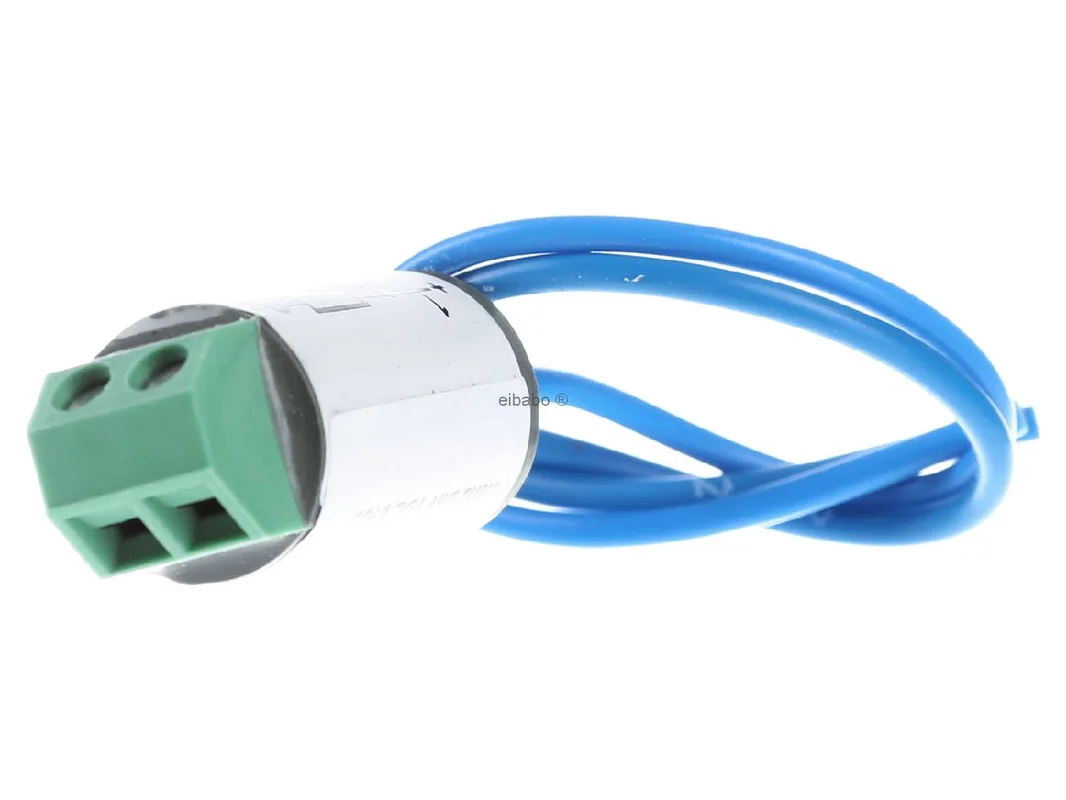

De Bartec weerstandskoppeling Ex de met klemmen en aderleiding 17-9Z62-0002 is ontworpen voor de veilige bewaking van draadbreuk en kortsluiting in intrinsiek veilige signaalcircuits. Het wordt direct op het mechanische contact of in de aansluitruimte gemonteerd en ondersteunt een betrouwbare evaluatie in combinatie met passende scheidingsschakelversterkers. Dankzij de Ex de uitvoering, de compacte bouwvorm en de voorgemonteerde aansluitwijze is het onderdeel ideaal voor veeleisende industriële omgevingen.

Nauwkeurige signaalbewaking met de Bartec weerstandskoppeling Ex de

Waar mechanische contacten in explosiegevaarlijke zones veilig moeten worden bewaakt, biedt deze oplossing een nette en praktijkgerichte aansluiting. De weerstandskoppeling werkt als gedefinieerd koppelingselement voor de bewaking van draadbreuk en kortsluiting en helpt storingen vroegtijdig te herkennen. klemmen en aderleiding vergemakkelijken de integratie ter plaatse en ondersteunen een snelle, duidelijke bedrading.

Producthighlights voordelen

• Voor Ex de gebieden: Geschikt voor toepassingen in veeleisende Ex-omgevingen.
• Betrouwbare bewaking: Ondersteunt de detectie van draadbreuk en kortsluiting.
• Directe montage ter plaatse: Installatie op het contact of in de aansluitruimte mogelijk.
• Met klemmen en aderleiding: Vergemakkelijkt aansluiting, integratie en service.
• Gedefinieerde weerstandswaarden: Ontworpen voor duidelijke signaalevaluatie in bewakingscircuits.
• Compacte bouwwijze: Goed geschikt voor krappe aansluitruimtes en schakelunits.
• Breed inzetbaar: Te gebruiken met veel scheidingsschakelversterkers met draadbreuk- en kortsluitbewaking.
• Industriële kwaliteit: Robuuste uitvoering voor langdurige toepassingen in de proces- en installatietechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Bartec
Productaanduiding	Weerstandskoppeling Ex de met klemmen en aderleiding
Type	17-9Z62-0002
Artikelnummer fabrikant	125952
EAN	4051566001839
Catalogus	Weerstand
Uitvoering	Ex de, met klemmen en aderleiding
Weerstandswaarden	1,5 kΩ / 10 kΩ
Vermogen	0,6 W
Spanning	max. DC 20 V
Aansluiting	Klemmen, 2,5 mm²
Bevestiging	Montagerail TH 35
Opslagtemperatuur	-40 °C tot +60 °C
Land van oorsprong	Duitsland
Douanetariefnummer	85332100

Toepassing, varianten en passende alternatieven voor Ex-signaalcircuits

De Bartec weerstandskoppeling Ex de met klemmen en aderleiding 17-9Z62-0002 is bedoeld voor stuur- en meldcircuits waarin mechanische contacten via scheidingsschakelversterkers op draadbreuk en kortsluiting worden bewaakt. Het grote praktisch voordeel ligt in de gedefinieerde weerstandscombinatie, die een betrouwbare diagnose van het signaalpad ondersteunt. Juist in de meet-, besturings- en proceswereld is dit belangrijk wanneer storingen snel moeten worden herkend en stilstandtijden beperkt moeten blijven.

Tot de duidelijke voordelen in de toepassing behoren de eenvoudige bedrading met klemmen en aderleiding, de directe montage op het contact en de geschiktheid voor Ex de-omgevingen. Daardoor is het onderdeel bijzonder geschikt voor installaties met hoge eisen aan veiligheid, diagnose en langdurige stabiliteit.

Binnen het assortiment van de fabrikant zijn er vergelijkbare uitvoeringen met een ander weerstandscombinatie en een ander plaatsing van de parallelweerstand. Een nabije variant is model 17-9Z62-0001 met 1 kΩ / 10 kΩ. Dit is geschikt wanneer de aangesloten evaluatie-eenheid precies deze waarden verwacht. Het wezenlijke verschil met type 17-9Z62-0002 ligt dus in de weerstandsuitvoering en daarmee in de aanpassing aan de betreft ingangslogica. Ook relevant zijn ander Bartec-varianten waarbij de parallelweerstand niet op de aderleiding maar op de klem is uitgevoerd. Dat kan bij planning, inbouwlocatie en bedrading een merkbaar verschil maken.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten moeten vooral oplossingen van Pepperl + Fuchs, CEAG en Hartmann Braun worden genoemd, voor zover de gebruikte scheidingsschakelversterkers een draadbreuk- en kortsluitbewaking ondersteunen. Het belangrijkste verschil zit meestal niet in de basisfunctie, maar in de vereiste weerstandswaarden, de aansluitwijze en de afstemming op de betreft evaluatietechniek. Voor vervanging of retrofit moet daarom altijd worden gecontroleerd welke weerstandscombinatie het bestaande systeem voorschrijft en of de aansluitvorm mechanisch en elektrisch past.

Meerwaarde voor de techniek en het gebruik van de weerstandskoppeling 17-9Z62-0002

De aanvullende aanduiding weerstandskoppeling 17-9Z62-0002 verwijst naar een speciaal voor signaalbewaking ontwikkeld koppelingselement. Het combineert gedefinieerde weerstandswaarden met een montagevriendelijke uitvoering en creëert daarmee de basis voor een veilige contactregistratie in bewaakte leidingen. De combinatie van 1,5 kΩ en 10 kΩ is afgestemd op typische diagnosefuncties in scheidingsschakelversterkers. Zo kunnen reguliere schakeltoestanden beter worden onderscheiden van foutbeelden in het leidingpad.

Het onderdeel is bijzonder nuttig in installaties waarin mechanische contacten verder moeten worden gebruikt, maar toch moderne foutdetectie wordt vereist. Vergeleken met eenvoudige weerstanden biedt de koppeling een praktijkgerichte uitvoering met voorbereide aansluiting en een duidelijke bestemming voor industriële Ex-toepassingen. Dat maakt het tot een doordachte keuze voor modernisering, vervanging en nieuwe opbouw van bewaakte signaalcircuits.
