Digitale uitgangsklem 8-kanaals 24VDC 0,5A – Veldbus digitale module 0 In / 8 uit EL2008 – Beckhoff:

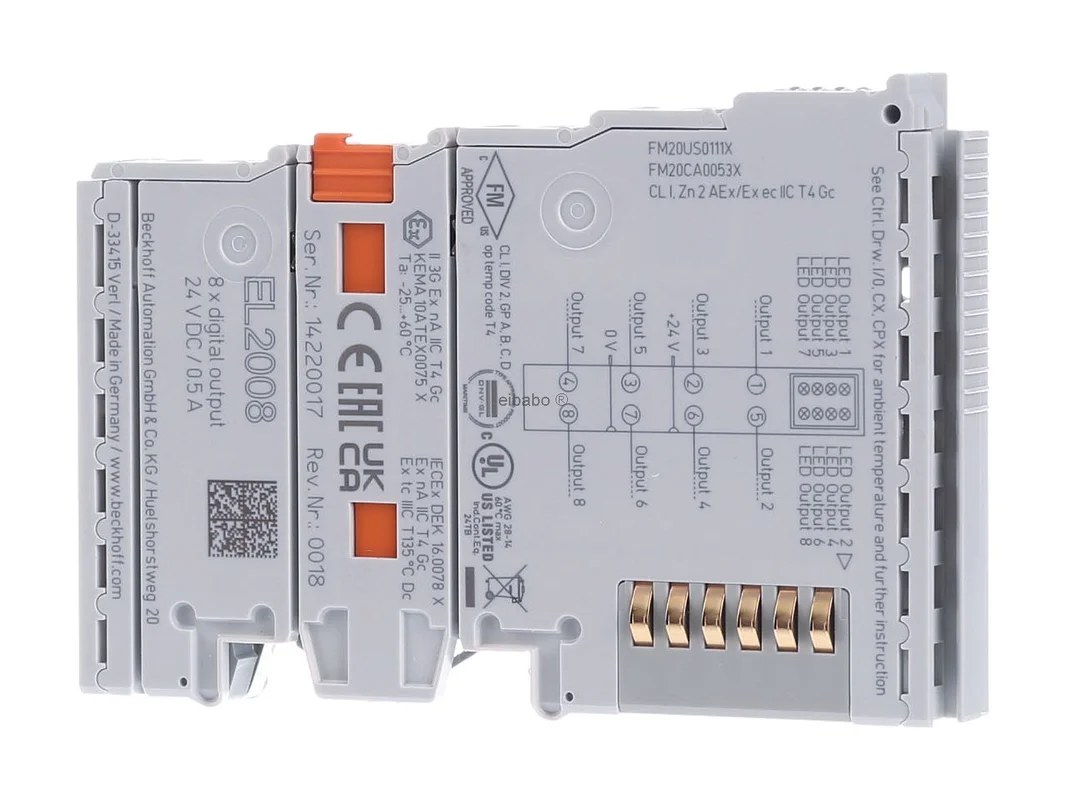

De Beckhoff digitale uitgangsklem EL2008 is een compacte digitale IO-module voor de nauwkeurige aansturing van acht digitale 24 V DC belastingen in de automatisering. Als 8-voudige uitgangsklem voor SPS-systemen combineert deze een hoge signaaldichtheid, korte reactietijden en een robuuste transistorgebaseerde schakeluitgang met tot 0,5 A per kanaal. Daarmee is de module ideaal voor schakelkastbouw, machinebesturing en industriële processignalen.

Nauwkeurige 8-voudige uitgangstechniek voor compacte SPS-toepassingen

De smalle bouwvorm ondersteunt een ruimtebesparende integratie op de montagerail, terwijl de veerklemaansluiting een snelle en veilige bedrading vergemakkelijkt. De uitgangsklem is ontworpen voor 24 V DC en biedt een geïntegreerde kortsluitbeveiliging op de uitgangen. Dankzij de zeer korte vertragingstijd bij signaalwisselingen kunnen actuatoren, signaallampen, ventielen of relais nauwkeurig en betrouwbaar worden geschakeld.

Producthighlights voordelen

• Acht digitale uitgangen: Hoge kanaaldichtheid voor efficiënte SPS-concepten.
• 24 V DC schakeltechniek: Ideaal voor veel standaardsignalen in de industrie.
• 0,5 A uitgangsstroom: Geschikt voor veel typische actuatoren en schakeltoepassingen.
• Transistorgebaseerde uitgang: Snel en slijtagearm schakelen zonder mechanische contacten.
• Kortsluitbeveiliging: Extra veiligheid tijdens bedrijf.
• Compacte breedte: Slechts 12 mm voor een hoge pakkingsdichtheid in de schakelkast.
• Veerklemaansluiting: Eenvoudige, tijdbesparende en servicevriendelijke bedrading.
• Snelle reactie: Vertragingstijd van 0,06 tot 0,3 ms voor nauwkeurige signaalverwerking.
• Buskoppeler-compatibel: Veldbusaansluiting via een aparte buskoppeler mogelijk.
• Systeemcomponent: Passend voor modulaire Beckhoff automatiseringsoplossingen.

Typische toepassingsgebieden in de automatisering

• Machinebouw: Schakelen van ventielen, lampen of relaisspoelen.
• Transporttechniek: Uitgifte van stuursignalen aan decentrale actuatoren.
• Schakelkastbouw: Ruimtebesparende opbouw bij een hoog aantal kanalen.
• Procesautomatisering: Reproduceerbare schakelprocessen met korte reactietijden.
• Testopstellingen: Betrouwbare aansturing van gedefinieerde belastingen in testbedrijf.
• Modernisering van installaties: Goed geschikt voor modulaire SPS-structuren met buskoppeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Beckhoff digitale uitgangsklem 8-voudig voor SPS 24VDC transistorgebaseerd schakelstroom 0,5A EL2008
Catalogus	Digitale IO-module
EAN	niet aanwezig
Moduletype	Digitale uitgangsklem
Aantal digitale uitgangen	8
Voedingsspanning	24 V DC
Uitgangsspanning	24 V DC
Uitgangsstroom	0,5 A per kanaal
Uitgangstype	transistorgebaseerd
Kortsluitbeveiliging	ja
Signaalvertraging	0,06 tot 0,3 ms
Elektrische aansluiting	Veerklemaansluiting
Beschermingsgraad	IP20
Montage	Montagerail
Veldbusaansluiting	via aparte buskoppeler mogelijk
Systeemcomponent	ja
Optische interface	nee
IO-Link Master	nee
Bluetooth	nee
WLAN 802.11	nee
Breedte	12 mm
Hoogte	100 mm
Diepte	68 mm

Efficiënte digitale uitgangsbesturing voor Beckhoff SPS en EtherCAT-klemmen

De Beckhoff digitale uitgangsklem 8-voudig voor SPS 24VDC transistorgebaseerd schakelstroom 0,5A EL2008 overtuigt overal waar veel digitale schakelsignalen op weinig ruimte nodig zijn. Door de slanke bouwvorm en de duidelijke afstemming op 24 V DC-toepassingen is de module bijzonder geschikt voor gestructureerde automatiseringsoplossingen in de machinebouw, in productielijnen en in compacte besturingen.

Tot de belangrijkste voordelen behoren de snelle signaalomschakeling, de geïntegreerde kortsluitbeveiliging en de eenvoudige bedrading via veerklemaansluiting. In de praktijk kunnen hiermee magneetventielen, magneetschakelaars, signaallampen of koppelrelais veilig en reproduceerbaar worden aangestuurd. Dat bespaart ruimte in de schakelkast en verhoogt de bedrijfszekerheid in het dagelijks gebruik.

• Hoge kanaaldichtheid met acht uitgangen op slechts 12 mm bouwbreedte.
• Snelle transistorgebaseerde uitgangen voor nauwkeurige schakelprocessen.
• Geschikt voor typische 24 V DC belastingen in SPS- en IPC-projecten.
• Kortsluitbeveiliging op de uitgangen voor meer installatiezekerheid.
• Veerklemaansluiting voor snelle montage en servicevriendelijke vervanging.
• Modulaire integratie in Beckhoff-klemmenstrengen met buskoppeler.

In het Beckhoff-portfolio behoort de EL2008 tot de klassieke digitale uitgangsklemmen met acht kanalen en 24 V DC-schakelspanning. Ten opzichte van varianten met minder kanalen biedt deze een hogere pakkingsdichtheid en is daarom bijzonder geschikt voor projecten met veel schakelpunten op weinig ruimte. Modellen met een hogere uitgangsstroom zijn eerder zinvol wanneer inductieve of vermogensintensievere belastingen direct geschakeld moeten worden.

Vergelijkbare Beckhoff-klemmen met vier uitgangen zijn vaak de betere keuze wanneer slechts weinig signalen nodig zijn of wanneer reserves in de klemmenstreng gericht verdeeld moeten worden. De EL2008 speelt zijn kracht daarentegen uit in compacte en economische serietoepassingen.

Digitale uitgangsklemmen zoals deze zijn geoptimaliseerd voor zuivere schakeltoepassingen. In tegenstelling tot relaiklemmen schakelt de transistorgebaseerde techniek sneller en slijtagevrij, wat bij hoge schakelcycli duidelijke voordelen biedt. In vergelijking met analoog uitgangsmodules dient de EL2008 niet voor het opgeven van traploze waarden, maar voor een eenduidige aan of uit aansturing.

Voor ventieleilanden, signaallampen en relaisinterfaces is deze uitvoering meestal de passende oplossing. Moet daarentegen direct een grotere belasting worden geschakeld of galvanisch worden gescheiden, dan kan binnen de Beckhoff-familie een relaisuitgangsklem het geschiktere alternatief zijn.

Vergelijkbare digitale 24 V DC-uitgangsmodules zijn onder andere verkrijgbaar van Siemens, WAGO en Phoenix Contact. Siemens biedt binnen de SIMATIC-omgeving passende digitale uitgangen voor ET 200- en S7-systemen, die sterk op de eigen besturingswereld zijn afgestemd. WAGO scoort vaak met flexibele I/O-systemen voor decentrale concepten, terwijl Phoenix Contact vaak wordt ingezet in modulaire Inline- of Axioline-toepassingen.

Essentiële verschillen liggen meestal in de systeemarchitectuur, klemmechanica, parametrering en compatibiliteit met het betreffende I/O-netwerk. Voor bestaande Beckhoff-installaties is de EL2008 bijzonder zinvol, omdat deze optimaal past in het klemmen- en buskoppelerconcept van de fabrikant.

Een ETS-programmering is voor dit product in de regel niet relevant, omdat het niet om een KNX-apparaat gaat, maar om een Beckhoff SPS-uitgangsklem. De parametrering en integratie vinden typisch plaats in een Beckhoff-automatiseringsomgeving zoals TwinCAT binnen de betreffende besturingsstructuur.

Praktisch is het om de acht kanalen in de software duidelijk naar functie te benoemen, bijvoorbeeld Ventiel_1, Lamp_Storing of Relais_Vrijgave. Zo blijft de toewijzing in het project, in de diagnose en bij servicewerkzaamheden overzichtelijk. Bij tijdkritische taken wordt bovendien een duidelijke scheiding aanbevolen tussen snelle schakelsignalen en minder kritische hulpfuncties in het SPS-programma.

Als u op zoek bent naar een slanke, snelle en praktijkgerichte digitale IO-module voor 24 V DC-toepassingen, is deze Beckhoff-uitgangsklem een overtuigende keuze. Ze combineert acht digitale schakelkanalen, korte reactietijden en een compacte bouwvorm tot een economische oplossing voor veel taken binnen de industriële automatisering.

Kies voor een betrouwbare 8-voudige uitgangsklem voor uw SPS-systeem en leg de basis voor een duidelijke, schaalbare en servicevriendelijke besturingstechniek.
