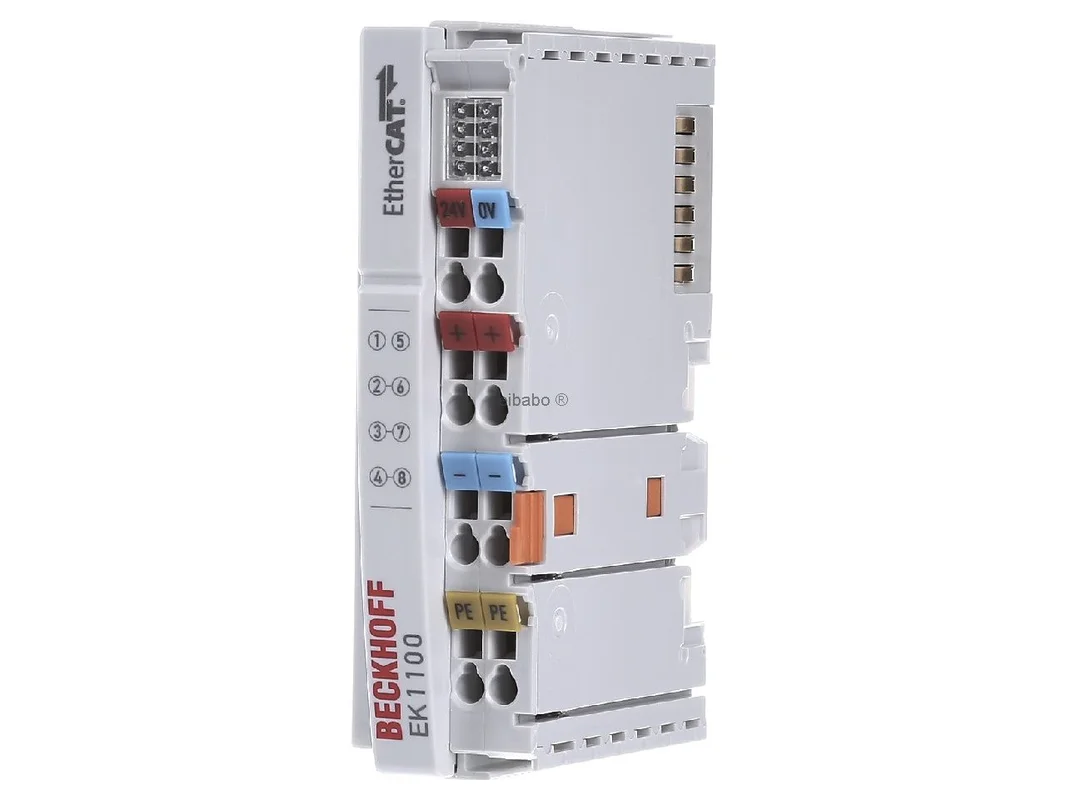

EtherCAT-koppeling – Veldbus basisapparaat DC24V EK1100 – Beckhoff:

De Beckhoff EtherCAT-koppelaar EK1100 is het centrale basisapparaat voor de modulaire opbouw van krachtige EtherCAT-I/O-stations. Hij verbindt EtherCAT-klemmen snel, nauwkeurig en ruimtebesparend met het netwerk en is ideaal voor moderne automatiseringstaken in de machinebouw, in de productie en in de procestechnische omgeving. Met twee Industrial-Ethernet-interfaces in 100BASE-TX via RJ45 vormt de koppelaar de basis voor een stabiele en efficiënte datacommunicatie.

Krachtige EtherCAT-koppelaar voor modulaire automatisering

Als systeemcomponent voor EtherCAT-klemmen overtuigt het apparaat door een duidelijke functie, hoge integratiedichtheid en een snelle opbouw van compacte stations. De geïntegreerde voeding met 24 V DC, de galvanische scheiding en de beproefde veerklemaansluiting ondersteunen een veilige installatie in de schakelkast. Met maximaal 64 insteekbare klemposities is de koppelaar geschikt voor digitale en analoog I/O, communicatiemodules en verdere functiemodules.

Producthighlights voordelen

• EtherCAT-aansluiting: Snelle communicatie via Industrial Ethernet met 100BASE-TX en RJ45.
• Modulaire opbouw: Geschikt voor maximaal 64 EtherCAT-klemmen in één station.
• Hoge flexibiliteit: Ondersteunt digitale I/O, analoog I/O, communicatie- en functiemodules.
• Geïntegreerde voeding: 24 V DC voor een eenvoudige integratie in bestaande installaties.
• Potentiaalscheiding: Ondersteunt een robuuste en storingsarme werking.
• Compacte bouwvorm: Ideaal voor ruimtekritische schakelkasten en slanke concepten.
• DIN-rail-montage: Snelle en nette montage in de schakelkast.
• Veerklemaansluiting: Praktisch voor een snelle en veilige bedrading.
• Systeemopen inzetbaar: Geschikt voor veel automatiseringstaken in machine en installatie.
• Beproefde Beckhoff-techniek: Optimaal voor schaalbare EtherCAT-structuren.

Efficiënte I/O-communicatie voor machine en installatie

De koppelaar is ontworpen voor toepassingen waarin korte reactietijden, duidelijke topologieën en een nette uitbreidbaarheid gevraagd zijn. Door de aansluiting van modulaire EtherCAT-klemmen kunnen in- en uitgangen exact aan de betreffende taak worden aangepast. Dat vermindert de interface-inspanning en creëert een doorlopende infrastructuur van sensor tot besturing.

Vooral in compacte stations komt het apparaat goed tot zijn recht. De smalle bouwvorm, de eenvoudige montage op draagrail en de ondersteuning van vele klemtypen vergemakkelijken planning, opbouw en service. Voor machinebouwers en integratoren is dat een duidelijk voordeel wanneer gestandaardiseerde en tegelijk aanpasbare I/O-concepten vereist zijn.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Beckhoff EtherCAT-koppelaar voor EtherCAT-klemmen 100BASE-TX RJ45 E-Bus EK1100
Catalogus	Basisapparaat
Systeem	EtherCAT-koppelaar voor EtherCAT-klemmen
Voeding	geïntegreerd, 24 V DC
Ingangsspanning	24 V DC
Uitgangsspanning	24 V DC
Interfaces	2 x Industrial Ethernet, 100BASE-TX, RJ45
TCP/IP	ondersteund
Optische interface	nee
IO-Link Master	nee
Systeemcomponent	ja
Beschermingsgraad	IP20
Aantal steekplaatsen	64
Insteekbare modules	digitale I/O, analoog I/O, communicatie, functie, overige
Aansluittype	Veerklemaansluiting
Potentiaalscheiding	ja
Buskoppelaar voor station	ja, modulaire opbouw
Montage	Draagrail
Breedte	49 mm
Hoogte	100 mm
Diepte	68 mm

Praktische voordelen, systeemvergelijking en projectkennis voor EtherCAT-stations

De Beckhoff EtherCAT-koppelaar EK1100 is vooral geschikt voor compacte en tegelijk krachtige I/O-stations met een duidelijke structuur. In de praktijk is hij de juiste keuze wanneer signalen decentraal moeten worden geregistreerd, snel verwerkt en netjes in een EtherCAT-netwerk geïntegreerd moeten worden. Typische toepassingsgebieden zijn verpakkingsmachines, handlingtechniek, transporttechniek, testinstallaties en modulaire productiecellen.

Tot de belangrijkste voordelen behoren de eenvoudige uitbreidbaarheid, de overzichtelijke bedrading en de grote nabijheid tot het veld. Dat bespaart ruimte in de schakelkast, vermindert de klemmeninspanning en vergemakkelijkt latere aanpassingen. Door de ondersteuning van vele klemtypen kan het station exact worden afgestemd op sensortechniek, aandrijftechniek en diagnose.

• Tot 64 klemposities voor flexibele en schaalbare I/O-concepten.
• Geschikt voor digitale en analoog signalen evenals voor communicatie- en functiemodules.
• Twee RJ45-poorten voor een nette EtherCAT-aansluiting in het installatienetwerk.
• Compacte afmetingen voor dichte opbouwen in de schakelkast.
• Veerklemtechniek voor een servicevriendelijke bedrading.
• Potentiaalscheiding voor robuuste signaalgeleiding in een industriële omgeving.
• Ideaal voor modulaire machines met decentrale periferie.

Binnen het Beckhoff-portfolio is de EK1100 het klassieke basisapparaat voor de opbouw van een EtherCAT-klemmenstation met E-Bus. Vergeleken met compactere EtherCAT-boxoplossingen is dit model duidelijk gericht op de schakelkast en op modulaire rijconcepten. Ten opzichte van buskoppelaars voor andere Beckhoff-klemsystemen scoort hij met de nauwe integratie in de EtherCAT-wereld en met de typische modulariteit van de EtherCAT-klemmen.

Vergelijkbare Beckhoff-koppelaars met afwijkende netwerkaansluiting of een ander klemconcept zijn eerder zinvol wanneer een bestaande installatie op een ander bussysteem is gebaseerd. De EK1100 is daarentegen de passende keuze wanneer EtherCAT als hoofdsysteem is vastgelegd en een snelle, slanke I/O-laag gevraagd is.

Terwijl EtherCAT-boxmodules direct in het veld dicht bij sensoren en actuatoren gemonteerd kunnen worden, is de EK1100 ontworpen voor gebruik op de draagrail in de schakelkast. Dat maakt hem bijzonder aantrekkelijk voor centrale of deels centrale concepten. Wie veel verschillende signaalsoorten wil bundelen, profiteert hier van de grote keuze aan passende klemmen en van de duidelijke stationsstructuur.

In tegenstelling tot pure remote-I/O-apparaten met een vast kanaalbeeld biedt dit basisapparaat duidelijk meer vrijheidsgraden bij de samenstelling van het station. Zo kunnen standaardsignalen, speciale klemmen en communicatietaken in één uniforme opbouw worden gecombineerd.

Vergelijkbare oplossingen zijn bijvoorbeeld te vinden bij WAGO, Phoenix Contact en Siemens. WAGO biedt met EtherCAT-geschikte koppelaars eveneens modulaire I/O-stations aan, vaak met de focus op een brede klemmenvariatie en open automatisering. Phoenix Contact richt zich op vergelijkbare taken met robuuste remote-I/O-concepten voor de schakelkast en de installatie. Siemens zet bij vergelijkbare toepassingen vaak in op systemen in de omgeving van SIMATIC ET 200, die bijzonder goed integreren in Siemens-besturingen.

Het wezenlijke verschil ligt meestal in de systeemdiepte, de klemmenlogica en de nauwe binding aan de betreffende automatiseringsomgeving. Voor projecten met Beckhoff-besturing of een duidelijke EtherCAT-strategie is de EK1100 meestal de bijzonder passende keuze. Een directe gemengde compatibiliteit op klemniveau is doorgaans niet fabrikantoverschrijdend gegeven.

Een ETS-programmering is voor dit product niet relevant, aangezien het geen KNX-apparaat is, maar een EtherCAT-koppelaar voor de industriële automatisering. De inbedrijfstelling gebeurt typisch in een Beckhoff-engineeringomgeving, waarin de aangesloten klemmen worden herkend, gestructureerd en aan de procesdata worden toegewezen.

Praktisch gezien is een duidelijke benaming van alle klemmen volgens functie en inbouwlocatie aan te bevelen, bijvoorbeeld „DI_Transportband_Start“ of „AI_Drukstation_1“. Bij grotere stations vergemakkelijkt een nette structuur met gegroepeerde in- en uitgangen de diagnose aanzienlijk. Daarnaast is het zinvol om reserves voor latere klemposities in te plannen wanneer machineopties of latere uitbreidingsfasen voorzien zijn.

Wie een compacte, modulaire en praktijkgeschikte basis voor industriële I/O-stations zoekt, maakt met dit basisapparaat een zeer goede keuze. Het apparaat combineert hoge flexibiliteit met overzichtelijke montage, snelle netwerkaansluiting en een sterke geschiktheid voor gestandaardiseerde machineconcepten. Zo ontstaat een betrouwbare infrastructuur voor veeleisende automatiseringstaken met Beckhoff EtherCAT-klemmen.
