Description

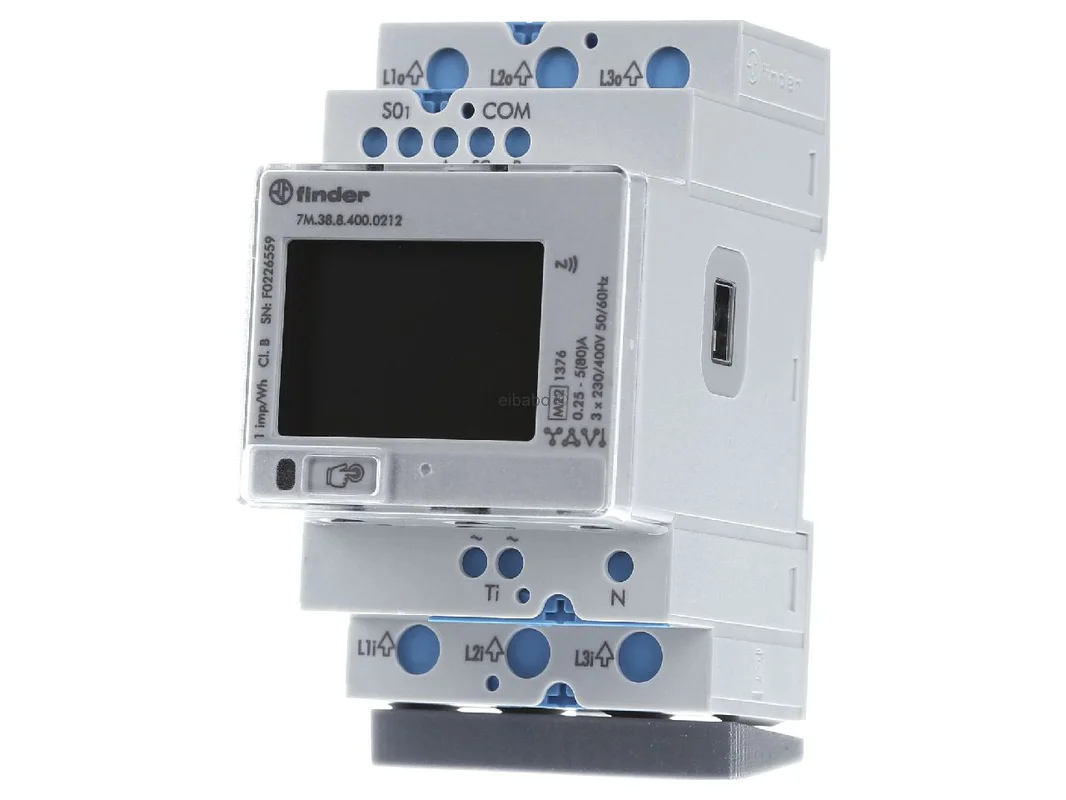

Energiemeter multifunctioneel – Directe kilowattuurmeter 5A 7M.38.8.400.0212 – Finder – 8012823433219:

De Finder energiemeter digitaal 3-fasig MID Modbus RS485 S0 NFC LCD 80A 2-tarief 7M.38.8.400.0212 is een moderne multifunctionele energiemeter voor nauwkeurige meettaken in woningbouw, utiliteit en technische centrales. Het apparaat registreert energiestromen bidirectioneel, ondersteunt twee tarieven en biedt met Modbus RS485, S0, NFC en IR een sterke basis voor analyse, integratie en slimme parametrering. Het verlichte dot-matrix-LCD-distoneelstuk zorgt voor duidelijke waarden direct op de installatielocatie.

Nauwkeurige energiegegevens voor 3-fasennetwerken en slimme systemen

De digitale energiemeter is ontworpen voor 3-fasen draaistroomnetten in 3- of 4-draads uitvoering en kan bovendien eenfasig worden gebruikt. Hij is geschikt voor directe meting tot 80 A en levert naast verbruikswaarden ook veel momentane waarden zoals spanning, stroom, actief vermogen, reactief vermogen, schijnbaar vermogen, frequentie en arbeidsfactor. Daarmee is hij ideaal voor onderverdelingen, lastanalyse, energiemonitoring en de gescheiden registratie per tarief of gebied.

Producthighlights voordelen

• Bidirectionele meting: Geschikt voor afname en levering van energie.
• 2-tarieffunctie: Registreert verbruikswaarden gescheiden naar tarief 1 en tarief 2.
• Brede gegevensregistratie: Weergave van kWh, kVAh en kvar voor totaal, deelwaarde en per fase.
• Directe meting tot 80 A: Ideaal voor veel toepassingen zonder externe transformator.
• Modbus RS485: Zeer geschikt voor integratie in gebouwautomatisering en monitoring.
• S0-interface: Eenvoudige doorgifte van pulsen aan bovenliggende systemen.
• NFC en IR: Comfortabel voor parametrering, service en het uitlezen van gegevens.
• Verlicht LCD: Goede afleesbaarheid ook in donkere verdeelkasten.
• MID-conform: Geschikt voor toepassingen met normconforme verbruiksregistratie.
• Resetbaar deelverbruik: Praktisch voor interne analyses en periodes.
• Compacte bouwvorm: Voor montage op draagrail volgens EN 60715.
• Verzegelbare klemmenafdekking: Meer veiligheid bij gevoelige meetpunten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder energiemeter digitaal 3-fasig MID Modbus RS485 S0 NFC LCD 80A 2-tarief 7M.38.8.400.0212
Fabrikantartikelnummer	7M.38.8.400.0212
EAN	8012823433219
Catalogus	Elektriciteitsmeter
Producttype	Multifunctionele energiemeter
Uitvoering	digitaal, bidirectioneel, directe meting
Fasen	3-fasig, ook eenfasig bruikbaar
Systemen	3- of 4-draads systemen
Nominale spanning	3 x 230 V AC
Frequentie	50 tot 60 Hz
Maximale stroom	80 A
Kortstondige overstroom	2400 A gedurende 10 ms
Aanloopstroom	0,02 A
Nauwkeurigheidsklasse	klasse B
Tarieven	2
Distoneelstuk	Dot-matrix LCD, achtergrondverlicht
Weergavewaarden	kWh, kVAh, kvar, V, A, kW, kVA, kvar, frequentie, arbeidsfactor, stroomrichting
Deelmeter	resetbaar
Communicatie	Modbus RS485, S0, NFC, IR
Modbus-baudrate	1200 tot 115200 baud
LED-pulsconstante	1000 pulsen per kWh
S0-pulsconstante	500 pulsen per kWh
Montagetype	Rij-inbouw op 35 mm draagrail
Bouwbreedte	52,5 mm
Beschermingsgraad	Behuizing IP50, aansluitingen IP20
Omgevingstemperatuur	-25 tot +70 °C
Aansluitdoorsnede eendraads	1,5 tot 16 mm²
Aansluitdoorsnede meerdradig	1,5 tot 25 mm²
Bijzonderheden	MID-conform, verzegelbare klemmenafdekking

Sterke interfaces, duidelijke voordelen en passende alternatieven in de praktijk

Finder energiemeter digitaal 3-fasig MID Modbus RS485 S0 NFC LCD 80A 2-tarief 7M.38.8.400.0212 overtuigt vooral daar waar nauwkeurige meetwaarden, flexibele communicatie en eenvoudige integratie gevraagd zijn. Door de combinatie van Modbus RS485 en S0 is het model zowel geschikt voor moderne gebouwbeheertechniek als voor klassieke pulsregistratie. NFC en IR vergemakkelijken de inbedrijfname en de service direct ter plaatse.

• Voordeel in de praktijk: Eén apparaat voor verbruik, teruglevering, lastwaarden en tariefgegevens.
• Geschikt voor automatisering: Modbus RS485 maakt de koppeling met besturings- en visualisatiesystemen mogelijk.
• Ideaal voor monitoring: Momentane waarden per fase helpen bij lastcontrole en foutopsporing.
• Sterk voor energieanalyse: Resetbare deelwaarden zijn nuttig voor afdelingen, huurders of machines.
• Servicevriendelijk: NFC kan de parametrering en het gebruik van gegevens duidelijk vereenvoudigen.

Binnen de Finder Serie 7M is dit model bijzonder interessant wanneer een 3-fasige meter met Modbus nodig is. Varianten uit dezelfde serie verschillen vooral in het communicatietype. Uitvoeringen met M-Bus zijn eerder geschikt voor omgevingen waarin deze busstructuur al is voorgeschreven. Modellen met een andere interfacecombinatie zijn passend wanneer geen RS485-integratie nodig is of de focus meer ligt op klassieke meteruitlezing. Het type 7M.24 uit dezelfde serie is daarentegen bedoeld voor eenfasige toepassingen en daarmee de juiste keuze voor kleinere stroomkringen, maar niet voor volledige 3-fasenmeting.

In vergelijking met vergelijkbare apparaten van andere fabrikanten biedt dit Finder-model een zeer evenwichtige combinatie van MID, 2-tarieffunctie, NFC en Modbus. Vergelijkbare producten komen bijvoorbeeld van ABB, Siemens of Carlo Gavazzi. ABB-modellen worden vaak geïntegreerd in sterk gestandaardiseerde industriële omgevingen, Siemens-apparaten passen vaak goed in bestaande automatiseringswerelden van de fabrikant en Carlo Gavazzi is in veel projecten gevestigd op het gebied van compacte energiemeettechniek. Het wezenlijke verschil ligt meestal in busstructuur, bedieningsconcept, parametrering en de focus op gebouw- of industriële automatisering. Voor gebruikers die een compacte DIN-railoplossing met NFC, RS485 en directe 80-A-meting zoeken, is deze Finder-uitvoering bijzonder aantrekkelijk.

Toepassingsgebieden en meetwaarden met echte meerwaarde voor de toepassing

De energiemeter is ontworpen voor veel taken in verdeelkasten en energiebeheersystemen. Hij registreert het totale verbruik evenals resetbare deelverbruiken en stelt deze beschikbaar voor tarief 1 en tarief 2. Daarnaast kunnen waarden voor alle drie fasen of per afzonderlijke fase worden bekeken. Dat zorgt voor transparantie in lastverdeling, energiebehoefte en netkwaliteit.

• Onderverdelingen: Voor de nauwkeurige registratie van afzonderlijke gebieden of installaties.
• Gebouwautomatisering: Geschikt voor communicatie met besturingssystemen via Modbus RS485.
• Utiliteit en industrie: Nuttig voor lastanalyse, kostencontrole en interne toewijzing.
• Energienstroom met teruglevering: Geschikt voor toepassingen met afname en levering.
• Service en diagnose: Spannings-, stroom- en vermogenswaarden ondersteunen de beoordeling van het net.

De geïntegreerde LED-verbruiksweergave met 1000 pulsen per kWh maakt een snelle optische controle van de energiestroom mogelijk. Via de S0-interface met 500 pulsen per kWh kan het apparaat ook in bestaande analyseomgevingen worden geïntegreerd. Dankzij het temperatuurbereik van -25 tot +70 °C, beschermingsgraad IP50 op de behuizing en IP20 op de aansluitingen evenals de verzegelbare klemmenafdekking is de meter uitstekend voorbereid op veeleisende installatielocaties in de elektrische verdeling.

Deze digitale Finder energiemeter is de passende keuze voor iedereen die een normconforme, communicatiesterke en veelzijdige 3-fasenmeter zoekt voor nauwkeurige energiegegevens en duidelijke systeemintegratie.
