Description

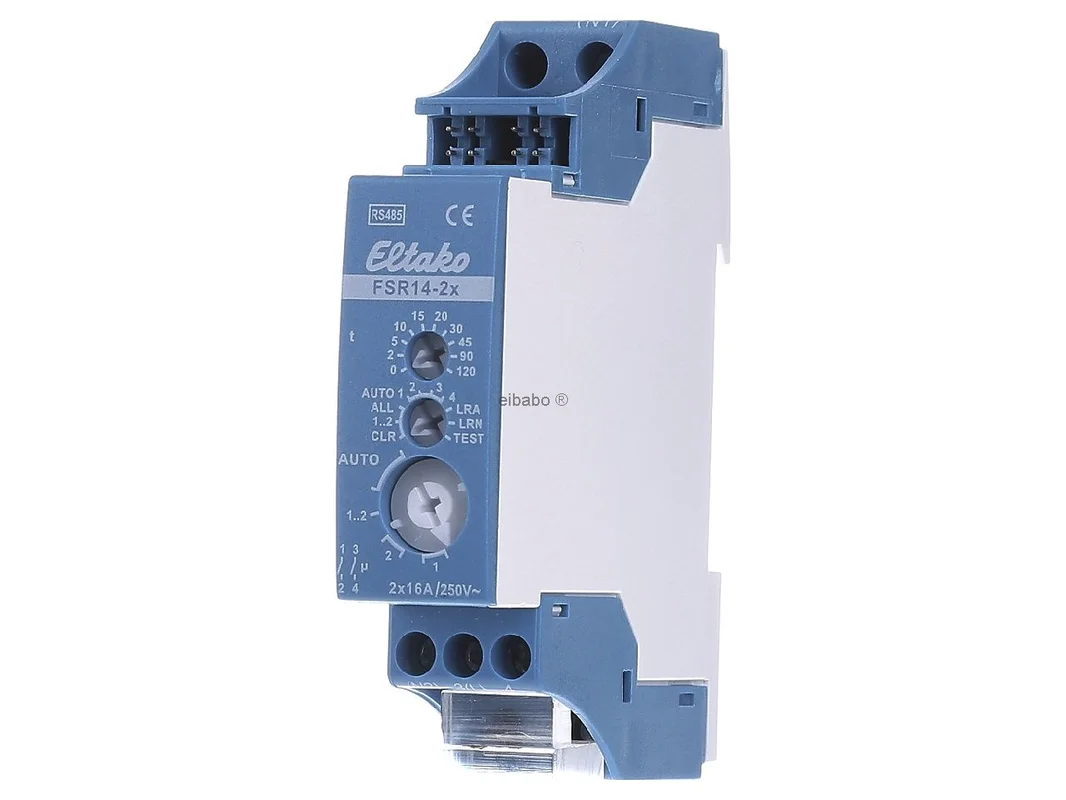

Impulsschakelrelais 2-kanaals FSR14-2x – Eltako – 30014002 – 4010312313718:

De Eltako RS485-bus-schakelactor impulsschakelrelais 2-kanaals 2 maakcontacten potentiaalvrij 16A 250V AC FSR14-2x 30014002 is een compacte oplossing voor het nauwkeurig schakelen van belastingen in moderne gebouwautomatisering. Twee onafhankelijke kanalen, potentiaalvrije maakcontacten en de bidirectionele busaansluiting maken het apparaat tot een sterke keuze voor licht, relaisfuncties en centrale schakelscènes. De geïntegreerde DX-technologie vermindert de contactslijtage en ondersteunt schoon schakelen op de nuldoorgang.

Efficiënte RS485-schakeltechniek voor slimme installaties

De schakelactor is ontworpen voor montage op de DIN-rail en combineert een geringe bouwbreedte met een hoge functionele diepgang. Hij schakelt per kanaal tot 16A bij 250V AC en is geschikt voor vele taken in woningbouw, utiliteitsbouw en systeemtechniek. Dankzij het zeer lage stand-by-verlies werkt het apparaat permanent energie-efficiënt. Na een uitval van de voeding blijft de laatste schakeltoestand behouden; wanneer de spanning terugkeert, volgt een gedefinieerde uitschakeling.

Producthighlights voordelen

• Twee gescheiden kanalen: Beide uitgangen kunnen onafhankelijk worden gebruikt en flexibel in de besturing worden geïntegreerd.
• Potentiaalvrije maakcontacten: Geschikt voor veelzijdige schakeltaken in de gebouwautomatisering.
• 16A schakelvermogen: Hoge belastbaarheid voor veel licht- en schakeltoepassingen.
• DX-technologie: Vermindert de slijtage van de contacten door schakelen op de nuldoorgang.
• Bidirectionele functie: Ondersteunt terugmeldingen en een duidelijke systeemintegratie.
• Zeer laag stand-by-verlies: Slechts 0,1 watt in stand-bybedrijf.
• Geschikt voor 230V-ledlampen: Schakelt led-belastingen tot 400W.
• Voor gloeilampen tot 2000W: Ook klassieke belastingen worden veilig geschakeld.
• RS485-busaansluiting: Geschikt voor centrale Eltako-installaties van serie 14.
• Scène en centraal commando: Meerdere kanalen kunnen gezamenlijk worden geschakeld.
• Flexibele kanaaltypes: Kanalen kunnen als ES- en ER-kanaal worden ingeleerd.
• Praktische draaischakelaars: Voor inleren, testen en bedrijfskeuze direct op het apparaat.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako RS485-bus-schakelactor impulsschakelrelais 2-kanaals 2 maakcontacten potentiaalvrij 16A 250V AC FSR14-2x 30014002
Artikelnummer fabrikant	30014002
EAN	4010312313718
Catalogus	Schakelactor
Producttype	RS485-bus-actor, 2-kanaals impulsschakelrelais
Kanalen	2
Contactuitvoering	1+1 maakcontact, potentiaalvrij
Nominale stroom	16A
Nominale spanning	250V AC
Led-belasting 230V	tot 400W
Gloeilampbelasting	tot 2000W
Technologie	DX-technologie, bidirectioneel
Stand-by-verlies	0,1 watt
Montagewijze	Rij-inbouw op draagrail DIN-EN 60715 TH35
Bouwbreedte	18mm
Bouwdiepte	58mm
Busaansluiting	Eltako RS485-bus
Dwarsbedrading	Bus en stroomvoorziening via steekbrug
Schakelgedrag bij netuitval	Schakeltoestand blijft behouden
Gedrag na terugkeer van de spanning	gedefinieerd uitgeschakeld
Besturing	Scènes, centrale commando’s, drukknoppen, controller

Veelzijdige functies voor licht, scènes en sensortechniek

In de dagelijkse praktijk scoort de schakelactor met hoge flexibiliteit. De twee kanalen kunnen afzonderlijk als impulsschakelfunctie of relaisfunctie worden gebruikt. Dat is ideaal wanneer in een verdeler verschillende taken met slechts één apparaat moeten worden opgelost. Voor lichtsturingen met led-lichtbronnen is de DX-technologie bijzonder waardevol, omdat deze de contacten ontziet en zo op lange termijn een zuivere schakelkwaliteit waarborgt.

Een ander voordeel ligt in de scènesturing. Met passende draadloze drukknoppen of via een controller kunnen meerdere kanalen gezamenlijk worden geschakeld. Dat vereenvoudigt typische taken zoals lichtgroepen, centraal uit of gedefinieerde processen in kantoor, woonruimte of technische ruimte. Dankzij de bidirectionele werking past de actor goed in installaties waarin status en schakelcommando’s duidelijk georganiseerd moeten zijn.

Vergeleken met eenvoudige Eltako-schakelactoren met slechts één kanaal biedt dit model meer functiedichtheid op weinig ruimte. Ten opzichte van puur klassieke relaisvarianten zonder DX-technologie staat hier de geringere contactslijtage op de voorgrond. Binnen serie 14 is de FSR14-2x vooral geschikt wanneer twee onafhankelijke maakcontacten, scènefuncties en een compacte DIN-railoplossing gevraagd zijn. Modellen met meer kanalen zijn zinvol wanneer grotere lichtgroepen in één eenheid moeten worden gebundeld. Varianten met focus op dimmen of jaloezieën zijn daarentegen bedoeld voor andere belastingstypen en toepassingen.

Bij vergelijkbare producten van andere fabrikanten moet vooral op de betreffende systeemomgeving worden gelet. Vergelijkbaar zijn bijvoorbeeld schakelactoren van Homematic IP Wired, ABB i-bus of Loxone in passende actorseries. Deze oplossingen verschillen meestal in het bussysteem, de parametrering en de integratie in de betreffende centrale. Het wezenlijke verschil bij het hier beschreven model ligt in de directe Eltako RS485-systeemaansluiting, de DX-technologie en de geschiktheid voor serie 14. Voor bestaande Eltako-installaties is dat een duidelijk voordeel op het gebied van compatibiliteit en uitbreiding.

Toepassingsgebieden

• Lichtsturing: Voor het schakelen van led- en gloeilampen in woning- en utiliteitsbouw.
• Centrale functies: Geschikt voor centraal uit, groepsbesturing en scènes.
• Gebouwautomatisering: Geschikt voor gekoppelde Eltako RS485-systemen.
• Verdelers op DIN-rail: Compact voor gestructureerde schakelkastoplossingen.
• sensorondersteunde schakelingen: Te gebruiken in combinatie met passende drukknoppen en sensoren.

Praktisch voordeel door flexibele logica, sensoraansluiting en slimme schakelmodi

Voor veeleisende toepassingen biedt het apparaat duidelijk meer dan alleen aan en uit. De kanalen kunnen onafhankelijk van elkaar worden ingeleerd. Daardoor kunnen verschillende schakeltaken in één enkele eenheid worden weergegeven. Via de draaischakelaars op het apparaat kunnen drukknoppen worden ingeleerd, kanalen worden getest en de bedrijfsmodus voor het dagelijks gebruik snel worden ingesteld. In normaal bedrijf worden de schakelaars op AUTO gezet, waardoor een duidelijke en servicevriendelijke bediening ontstaat.

Voor tijdsafhankelijke processen kan afhankelijk van de toepassing een EW-tijd van 0 tot 120 seconden voor relais of een RV-tijd van 0 tot 120 minuten voor impulsschakelfuncties worden gekozen. Dat biedt ruimte voor trappenhuisverlichting, nalooptijd of tijdsgebonden schakeltoestanden. Als draadloze bewegings-helderheidssensoren of draadloze helderheidssensoren worden gebruikt, kan per kanaal een schakeldrempel worden vastgelegd. Zo kan verlichting automatisch worden geschakeld afhankelijk van beweging en helderheid. Dat verhoogt het comfort en helpt bij een zuinig energiegebruik.

Ook raam-deurcontacten en raamgreepsensoren kunnen worden geïntegreerd. Daarmee zijn praktijkgerichte functies mogelijk, zoals de activering van een uitgang bij gesloten of geopend raam. In andere AUTO-standen kunnen meerdere contacten logisch worden gekoppeld. Dat is interessant voor klimaat, alarmmelding of de gerichte vrijgave van een stroomvoorziening. Bovendien ondersteunt het apparaat functies met draadloze rookmelders en watersensoren volgens het bedieningsconcept van het systeem. De led op de draaischakelaar begeleidt het inleerproces en geeft stuurcommando’s tijdens bedrijf aan door kort op te lichten. Zo krijgt de gebruiker meer transparantie bij ingebruikname en lopend gebruik.

De schakelactor is daarmee een doordachte oplossing voor installateurs en planners die kiezen voor een compacte bouwvorm, laag eigenverbruik, hoge functiediversiteit en systeemgerichte Eltako-integratie.
