Description

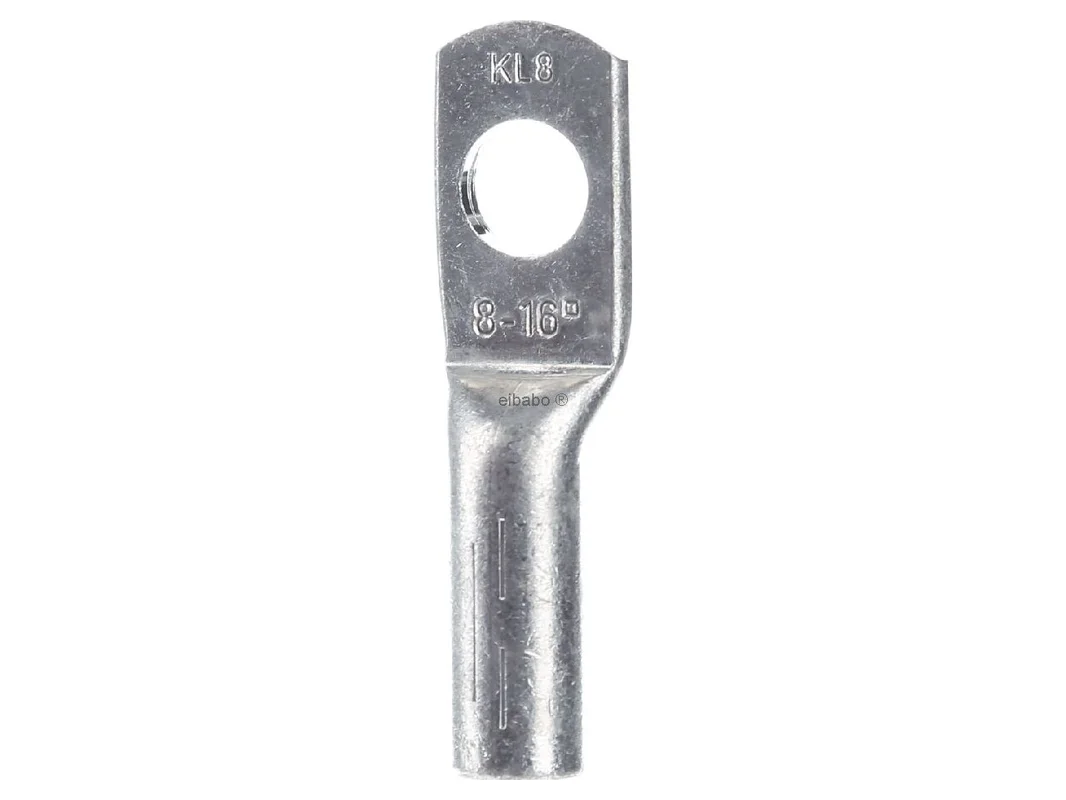

Knelkabelschoen volgens DIN 16qmm M8 vertind 103R8 – Klauke – 4012078010917:

De Klauke perskabelschoen ringvorm koper vertind ongeïsoleerd DIN 46235 103R8 is ontworpen voor veilige en normconforme kabelaansluitingen in de professionele elektrotechnische sector. De uitvoering van hoogwaardig koper met vertind oppervlak combineert een zeer goede geleidbaarheid met doeltreffende bescherming tegen corrosie. Dankzij de DIN-conforme vorm, nauwkeurige eindbewerking en duidelijke code is deze buiskabelschoen geschikt voor een nette, betrouwbare en praktijkgerichte persverbinding.

Precieze verbindingstechniek voor veeleisende kabelaansluitingen

De perskabelschoen is geschikt voor ronde geleiders evenals voor rondgedrukte meeraderige sectorgeleiders. Hij ondersteunt onder ander geleiders volgens VDE 0295 van de klassen 1, 2, 5 en 6. Het gegloeide koper verbetert de vervormbaarheid tijdens het persen, terwijl persmarkeringen de vakkundige verwerking vergemakkelijken. Zo ontstaat een duurzaam veerkrachtig elektrisch verbinding met hoge proceszekerheid.

Producthighlights voordelen

• Normconforme uitvoering: Vervaardigd volgens DIN 46235 voor een gedefinieerde pasvorm en hoge toepassingszekerheid.
• Hoogwaardig koper: Materiaal Cu volgens EN 13600 voor een zeer goede elektrisch geleidbaarheid.
• Vertind oppervlak: Galvanisch vertind ter bescherming tegen corrosie en voor een lange gebruiksduur.
• Ongeïsoleerde ringvorm: Ideaal voor klassieke schroefverbindingen met direct, stabiel contact.
• Duidelijke gereedschapstoewijzing: Met code voor snelle keuze van het passende persgereedschap.
• Netjes persen: Persmarkeringen helpen bij een gecontroleerde en correcte verwerking.
• Eenvoudige kabelinvoer: Nauwkeurig bewerkte uiteinden vergemakkelijken het invoeren van de geleider.
• Geschikt voor veel geleidersoorten: Passend voor ronde geleiders evenals rondgedrukte meeraderige sectorgeleiders.
• Geoptimaliseerde materiaaleigenschappen: Gegloeid materiaal ondersteunt een betrouwbare en vormvaste persing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Klauke
Artikelnummer fabrikant	103R8
EAN	4012078010917
Catalogus	Perskabelschoen Cu-geleider
Producttype	Perskabelschoen / buiskabelschoen
Uitvoering	Ringvorm, 180°
Model	ongeïsoleerd
Norm	DIN 46235
Materiaal	Koper, vertind
Materiaalnorm	Cu volgens EN 13600
Geleiderdoorsnede	16 mm²
Boutgat	M8
Gatdiameter	8,4 mm
Geschikt voor	Ronde geleiders, rondgedrukte meeraderige sectorgeleiders
Geleiderklassen	VDE 0295 kl. 1, 2, 5, 6
Bijzonderheden	Code, persmarkeringen, gegloeid materiaal, nauwkeurige eindbewerking

Voordelen, toepassingen en zinvolle alternatieven

In de praktijk overtuigt de Klauke perskabelschoen ringvorm koper vertind ongeïsoleerd DIN 46235 103R8 met een uitgebalanceerde combinatie van geleidbaarheid, verwerkingskwaliteit en montagecomfort. De ringvorm zorgt voor een stevige bevestiging op schroefpunten, terwijl het vertinde koperen oppervlak de aansluiting ook in veeleisende omgevingen bestendig maakt. Vooral in schakelkasten, verdelingen, machines, energie-installaties en industriële kabelassemblages is deze uitvoering een beproefde oplossing.

• Hoge contactzekerheid: De ringvorm blijft ook bij trillingen veilig op het aansluitpunt zitten.
• Snelle montage: De netjes bewerkte invoer bespaart tijd bij de assemblage.
• Goede procescontrole: Code en persmarkering vergemakkelijken een reproduceerbare verwerking.
• Brede geleidercompatibiliteit: Geschikt voor massieve, meeraderige en fijndradige geleiders binnen het passende bereik.

Binnen het Klauke-programma onderscheidt dit model zich vooral door de geleiderdoorsnede van 16 mm² en de aansluiting voor M8. Nabije varianten zijn bijvoorbeeld uitvoeringen met dezelfde opbouw, maar met een ander gatmaat zoals 103R10 voor M10 of kleiner DIN-perskabelschoenen voor lager doorsneden. Wie bij dezelfde geleiderdoorsnede een ander schroefmaat nodig heeft, kiest daarom meestal een zustermodel met gepast ringgat. Voor ander inbouwsituaties biedt Klauke bovendien hoek- of speciale vormen aan wanneer de kabeluitgang niet recht moet worden geleid.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld perskabelschoenen van Cembre, Weidmüller of Panduit in het segment ongeïsoleerde Cu-buiskabelschoenen. Essentiële verschillen zitten vaak in de assortimentslogica, in de vrijgegeven perssystemen, in detailmaten of in merkspecifieke markeringen. Bij de keuze is het daarom belangrijk om te letten op norm, geleiderdoorsnede, boutmaat, materiaal en de compatibiliteit met het gebruikte persgereedschap.

Toepassingsgebieden en technische sterke punten in detail

De Klauke perskabelschoen ringvorm koper vertind ongeïsoleerd DIN 46235 103R8 werd ontwikkeld voor een duidelijke, veilige en duurzame verbinding van koperen geleiders. Extra meerwaarde biedt de combinatie van DIN 46235, code voor eenduidige gereedschapstoewijzing en persmarkeringen voor de juiste persing. Dat is vooral nuttig in werkplaats, industrie, schakelkastbouw en service, wanneer consistente resultaten gevraagd zijn.

• Volgens DIN 46235: Zorgt voor normconforme afmetingen en hoge pasnauwkeurigheid bij professioneel gebruik.
• Code op de kabelschoen: Vergemakkelijkt de snelle toewijzing van het passende gereedschap en verminderd fouten bij de verwerking.
• Geschikt voor veel geleiders: Inzetbaar voor ronde geleiders evenals voor rondgedrukte meeraderige sectorgeleiders.
• Geschikt voor VDE 0295 kl. 1, 2, 5 en 6: Daarmee dekt de kabelschoen gangbare geleidersoorten in veel installaties af.
• Gegloeid materiaal: Ondersteunt optimale materiaal- en perseigenschappen voor een veerkrachtig verbinding.
• Nauwkeurige eindbewerking: Vereenvoudigt het invoeren van de geleider en ondersteunt een nette positionering vóór het persen.
• Galvanisch vertind: Verlaagt het risico op corrosie en verbetert de bestendigheid van het contact.

Daarmee is deze ongeïsoleerde Cu-perskabelschoen een sterke keuze voor iedereen die bij elektrisch aansluitingen inzet op normconformiteit, perskwaliteit en duurzame geleidbaarheid.
