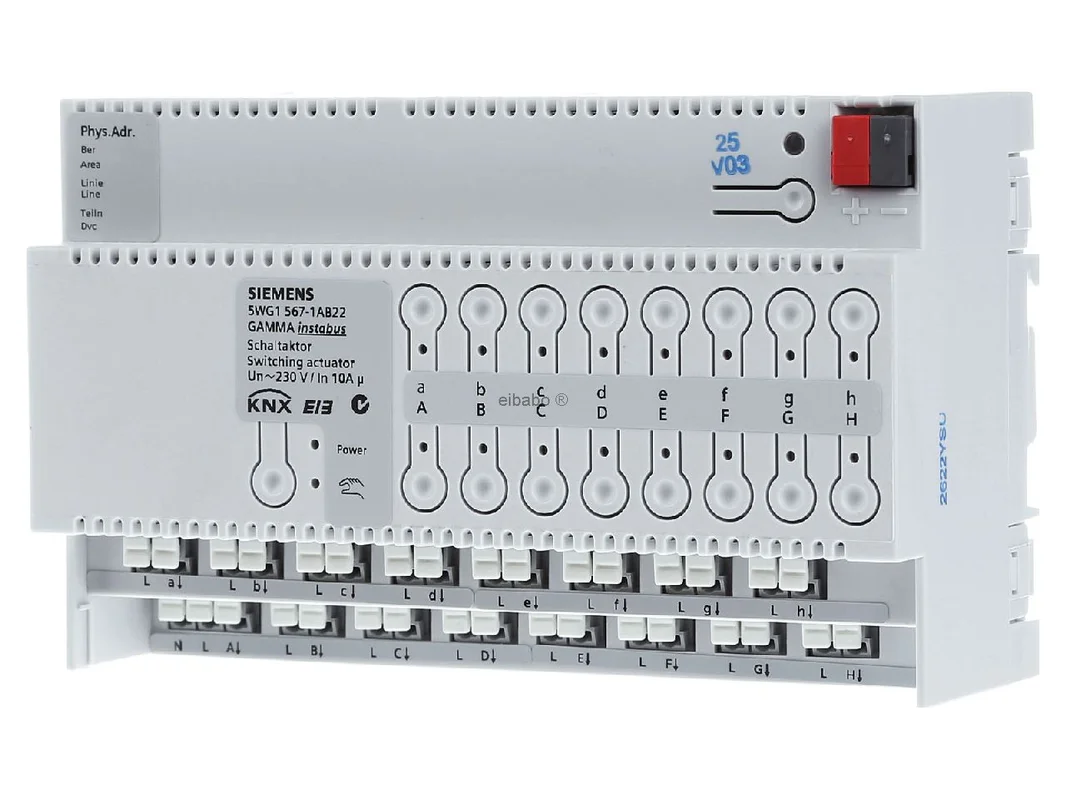

KNX schakelactor, 16-voudig, N 567/22 5WG1567-1AB22 – Siemens – 4001869395975:

De Siemens KNX schakelactor 16-voudig 230V AC 10A met handbediening 5WG1567-1AB22 is een krachtige oplossing voor het veilig en flexibel schakelen van elektrische belastingen in moderne KNX-installaties. Met 16 potentiaalvrije relaiscontacten, een compacte bouwvorm voor de DIN-rail en uitgebreide functies voor automatiek, tijdlogica en directbedrijf is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende smart-building-projecten.

Siemens KNX schakelactor 16-voudig voor nauwkeurige lastregeling in het gebouw

De schakelactor combineert een hoog aantal kanalen met praktische bediening direct op het apparaat. Elke uitgang beschikt over een eigen relaiscontact, een rode status-led en een toets voor handbediening in directbedrijf. Een gele led geeft het geactiveerde directbedrijf duidelijk aan. Zo kunnen verlichting, ventilatie, stopcontactkringen of andere 230V-verbruikers comfortabel worden geschakeld, gecontroleerd en in servicegevallen snel getest.

Dankzij de geïntegreerde voeding voor AC 230 V blijft de elektronica gevoed. Het apparaat is ook dan functioneel wanneer wel AC 230 V aanwezig is, maar geen busspanning beschikbaar is of de buscommunicatie nog niet gereed is. Dat zorgt voor hoge bedrijfszekerheid bij inbedrijfstelling, onderhoud en foutopsporing.

Producthighlights voordelen

• 16 schakeluitgangen: Hoge kanaaldichtheid voor veel belastingen in één apparaat.
• Potentiaalvrije relaiscontacten: Flexibele integratie in veel schakeltoepassingen.
• Handbediening op het apparaat: Directe controle en handmatig schakelen per uitgang.
• Led-statusweergave: Rode leds per kanaal en gele led voor directbedrijf.
• Direct- of busbedrijf: Omschakeling via toets direct op de actor.
• Tijdschakelfunctie: Per uitgang als normaal bedrijf of tijdfunctie te gebruiken.
• In- en uitschakelvertraging: Voor nette processen en gedefinieerde reacties.
• Logische koppeling: EN- of OF-functie van twee objecten per uitgang.
• Nachtbedrijf: Tijdbegrensd inschakelen met optionele knipperwaarschuwing.
• Statusmelding: Terugmelding op aanvraag of automatisch na wijziging.
• Scènefunctie: Geïntegreerde 8bit-scènebesturing met tot 8 scènes per uitgang.
• Terugkeer van netspanning: Schakeltoestand per uitgang gericht definieerbaar.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder extra module.
• DIN-railmontage: Modulaire inbouwunit voor DIN-rail TH35.

Intelligente functies voor comfort en bedrijfszekerheid

• Schakelen in servicegevallen: Ook zonder stabiele buscommunicatie is lokale bediening mogelijk.
• Individuele parametrering: Alle uitgangen kunnen gelijk of afzonderlijk worden ingesteld.
• Tijdlogica per kanaal: Ideaal voor trappenhuisverlichting, gangverlichting of technische ruimtes.
• Nachtlichtfunctie: Comfortabel, tijdelijk begrensd licht bij duisternis.
• Knipperwaarschuwing voor uit: Gebruikers worden zichtbaar geïnformeerd vóór het uitschakelen.
• Statusterugmelding: Overzichtelijke visualisatie in KNX-panelen en besturingssystemen.
• Scènebedrijf: Lichtgroepen en schakelbeelden kunnen centraal worden opgeroepen.
• Gedefinieerd gedrag: Planbaar schakelen na terugkeer van bus- of netspanning.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX schakelactor 16-voudig 230V AC 10A met handbediening 5WG1567-1AB22
EAN	4001869395975
Catalogus	Schakelactor
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Apparaattype	Schakelactor, modulaire inbouwunit
Aantal uitgangen	16
Contactuitvoering	16 potentiaalvrije relaiscontacten
Nominale spanning last	AC 230 V
Nominale contactstroom	10 A
Max. schakelvermogen	2300 W
Voeding elektronica	geïntegreerde voeding voor AC 230 V
Bedrijfsmodi	Busbedrijf, directbedrijf, normaal bedrijf, tijdschakelbedrijf
Bediening	Toets voor bus- en directbedrijf, toets per uitgang
Weergave	gele led voor directbedrijf, rode led per uitgang
Logische functies	EN/OF-koppeling van twee communicatieobjecten
Scènes	geïntegreerde 8bit-scènebesturing, tot 8 scènes per uitgang
Statusmelding	op aanvraag en of automatisch na wijziging
Montagewijze	DIN-rail TH35 volgens DIN EN 60715
Breedte	8 module-eenheden
Afmetingen H x B x D	ca. 90 x 144 x 60 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	ca. -5 °C tot +45 °C

Meer controle in de KNX-schakelkast door handbediening, tijdlogica en duidelijke kanaalscheiding

Dit apparaat is bijzonder sterk waar veel stroomkringen centraal, veilig en overzichtelijk moeten worden bestuurd. Typische toepassingen zijn lichtkringen in woningen, etageoplossingen in kantoren, technische zones in utiliteitsgebouwen of het gestructureerd schakelen van stopcontacten, ventilatoren en hulpbelastingen. De 16-voudige uitvoering bespaart ruimte in de verdeler en vereenvoudigt de toewijzing van meerdere functies in één lijn.

Een groot voordeel ligt in het lokale bedieningsniveau. In tegenstelling tot eenvoudigere actoren zonder uitgesproken handbediening kan elke uitgang direct op het apparaat worden geschakeld en gecontroleerd. Dat is bij service, oplevering of ombouw een duidelijk pluspunt. Ook sterk is het gedrag bij ontbrekende busspanning: als AC 230 V aanwezig is, blijft het apparaat bruikbaar voor directbedrijf.

• Zeer hoog aantal kanalen voor centrale schakeltoepassingen in woning- en utiliteitsbouw.
• Per uitgang aparte parametrering voor uniforme of individuele lastprofielen.
• Handbediening met led-diagnose direct op het apparaat voor snelle service.
• Tijdfuncties met in- en uitschakelvertraging voor praktijkgerichte automatiek.
• Nachtbedrijf met knipperwaarschuwing voor gangen, trappenhuizen of nevenruimtes.
• Statusobjecten voor visualisatie, centrale besturing of energie- en toestandsmonitoring.
• Scènefunctie voor lichtgroepen, avondbedrijf of centrale uitschakelingen.
• Potentiaalvrije relaiscontacten voor flexibele integratie van veel soorten belastingen.

Binnen de Siemens KNX schakelactor-serie is deze 16-voudige variant vooral geschikt voor projecten met een hoge kanaaldichtheid. Modellen met minder uitgangen zijn vaak de betere keuze voor kleine onderverdelingen, afzonderlijke verdiepingen of compacte woonruimtes. De 16-voudige uitvoering scoort daarentegen bij grotere schakelbeelden, wanneer veel licht- en lastkringen centraal in één schakelkast moeten worden gebundeld.

Vergeleken met eenvoudigere actoren met een lager aantal kanalen biedt dit model meer verdichtingsgraad en meestal een duidelijk voordeel bij de verdeling van veel gelijksoortige schakeltoepassingen. Voor toepassingen met weinig stroomkringen is een kleiner Siemens-apparaat vaak voordeliger en in de schakelkast nog eenvoudiger te structureren. Voor grote lichtgroepen of gemengde technische belastingen speelt de 16-voudige versie haar sterke punten duidelijk uit.

Schakelactoren met minder kanalen worden vaak per ruimte of zone ingezet. Dit apparaat is eerder bedoeld voor centrale verdelingen waarin veel verbruikers stervormig zijn aangesloten. Daardoor neemt de behoefte aan meerdere losse apparaten af en blijft de diagnose op één plaats gebundeld.

Vergeleken met gespecialiseerde Siemens-actoren voor jaloezieën, verwarming of dimtoepassingen is deze schakelactor geoptimaliseerd voor klassieke aan/uit-schakelbelastingen. Hij is daarom de juiste keuze voor verlichting, vrijgave van stopcontacten, ventilatoren, pompvrijgaven of hulpcircuits, maar niet voor de directe regeling van dim- of zonweringsaandrijvingen.

Vergelijkbare KNX schakelactoren zijn er onder andere van ABB, MDT en Hager. ABB zet vaak in op een zeer grote systeemdiepte en een nauwe integratie in grotere gebouwconcepten. MDT staat vaak bekend om een zeer functioneel sterke ETS-applicatie en wordt graag ingezet in woning- en projectbouw met een sterke focus op prijs-prestatieverhouding. Hager scoort vaak met een overzichtelijke apparaatfamilie en een praktijkgerichte structuur in de verdelerinbouw.

In de basisfunctie zijn dergelijke apparaten via KNX goed in gezamenlijke projecten te integreren, omdat standaardobjecten en typische datapointtypes worden gebruikt. Verschillen zitten meestal in de parametrering, de detailfuncties per kanaal, de handbediening en het gedrag bij terugkeer van bus- of netspanning. Voor projecten met een centrale schakelkast en veel 230V-belastingen is de Siemens-oplossing bijzonder interessant wanneer waarde wordt gehecht aan lokale bediening en duidelijke statusweergave.

In ETS is het aan te raden om eerst alle 16 uitgangen duidelijk te benoemen naar functie en stroomkring, bijvoorbeeld „Licht gang begane grond”, „Stopcontact schoonmaak”, „Ventilator toilet” of „Buitenlicht noord”. Deze duidelijke structuur bespaart veel tijd bij service en diagnose. Voor lichtkringen moeten schakelobject, statusobject en eventueel een centraal blokkeerobject logisch worden samengevoegd.

Voor gangen of nevenruimtes is het tijdschakelbedrijf zeer nuttig. Voorbeeld: een toets in het trappenhuis verzendt naar een groepsadres, de uitgang schakelt gedurende een gedefinieerde tijd in en waarschuwt kort voor het uitschakelen door driemaal te knipperen. Zo kunnen comfort en energiebesparing met elkaar worden gecombineerd.

De EN- of OF-koppeling is in de praktijk eveneens nuttig. Voorbeeld voor OF: buitenlicht schakelt bij een toetscommando of bij een signaal van de logica uit een schemerfunctie. Voorbeeld voor EN: een ventilator mag alleen starten wanneer vrijgave van de tijdlogica én bovendien een aanwezigheids- of vraagsignaal aanwezig is. Zo ontstaan duidelijke en veilige processen.

Voor terugkeer van netspanning moet per uitgang bewust worden vastgelegd of de laatste toestand behouden blijft of dat een gedefinieerde starttoestand geldt. Bij buitenlicht, technische vrijgaven of gevoelige stopcontactkringen is deze instelling bijzonder belangrijk. Voor scènes is een duidelijke scheiding tussen ruimtefuncties, centraal uit en speciaal bedrijf aan te raden, zodat bediening en onderhoud blijvend overzichtelijk blijven.

Wanneer veel 230V-belastingen betrouwbaar, overzichtelijk en onderhoudsvriendelijk moeten worden geschakeld, is deze schakelactor een overtuigende keuze. Hij combineert 16 potentiaalvrije relaiscontacten, lokale handbediening, duidelijke led-weergave en flexibele ETS-functies in één compacte modulaire inbouwunit. Daarmee ontstaat een professionele basis voor moderne KNX-installaties met hoge bedrijfszekerheid en een overzichtelijke kanaalstructuur.

Kies voor een krachtige Siemens-oplossing voor centrale schakeltoepassingen in het smart building en breng meer orde, comfort en controle in uw KNX-verdeler.
