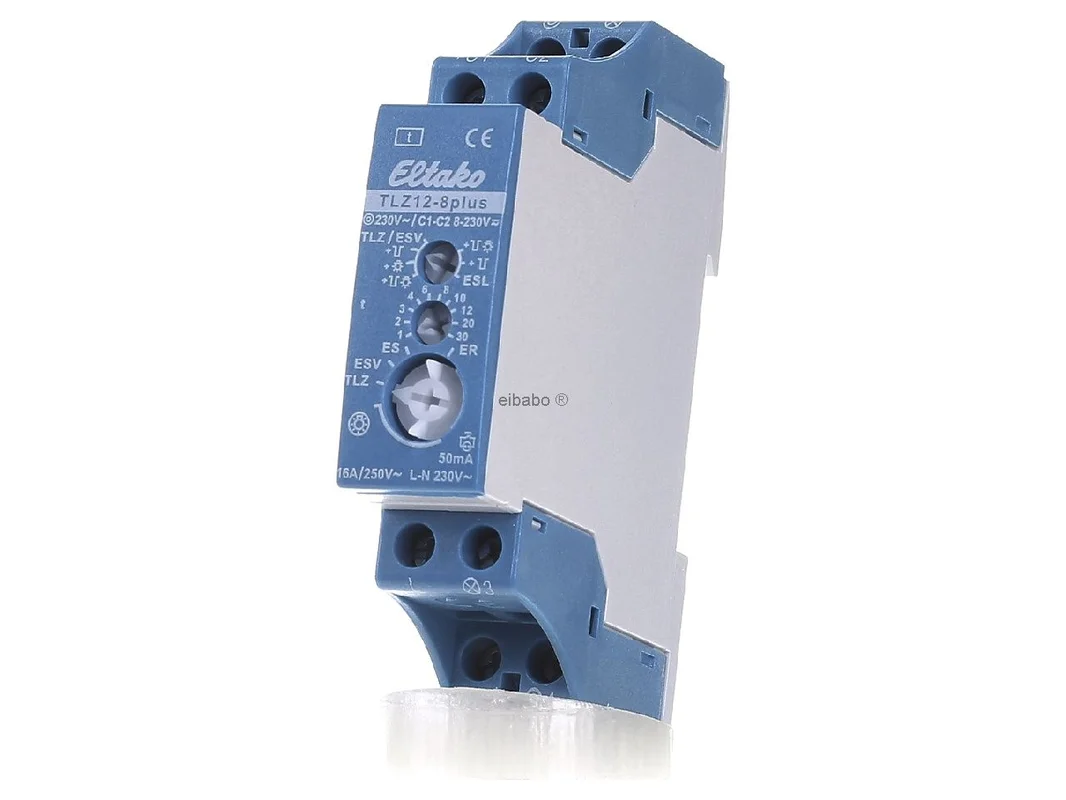

Trap timer schakelaar – Trappenhuisverlichting 1 … 12min TLZ12-8plus – Eltako – 23100832 – 4010312401613:

De Eltako trapverlichtingstijdschakelaar TLZ12-8plus 23100832 is een moderne oplossing voor een nauwkeurige, stille en efficiënte lichtsturing in het trappenhuis, de gang, de kelder of in nevenruimtes. Het apparaat werkt met 1 maakcontact, schakelt belastingen tot 16 A en overtuigt door lage stand-by-verliezen, flexibele stuurspanning en een doordachte multifunctionaliteit voor vele schakelingen in de gebouwensector.

Nauwkeurige lichtsturing met de Eltako trapverlichtingstijdschakelaar TLZ12-8plus

Deze trapverlichtingstijdschakelaar is ontworpen voor montage op de DIN-rail en is geschikt voor 3- en 4-draads schakelingen. De automatisch herkenning van het schakelingstype vereenvoudigt de planning en bespaart tijd bij de inbedrijfstelling. Dankzij de geruisloze elektronica is het model ook geschikt voor gevoelige woonomgevingen, waarin klassieke apparaten met motor of tandwieloverbrenging als storend worden ervaren.

Het apparaat is bijzonder sterk bij moderne lichtbronnen. Naast klassieke gloeilampen kunnen ook 230 V ledlampen en spaarlampen veilig worden aangestuurd. De contactschakeling bij nuldoorgang ontziet contacten en lampen, wat de werking in het dagelijks gebruik duidelijk verbetert. De nauwkeurige tijdinstelling met minutenschaal van 1 tot 30 minuten maakt een nette afstemming op de werkelijke behoefte ter plaatse mogelijk.

Producthighlights voordelen

• Veelzijdig inzetbaar: Geschikt voor trappenhuis, kelder, gang, huisingang en functionele ruimtes.
• Stille werking: De geruisloze elektronica werkt aangenaam onopvallend.
• Hoge schakelcapaciteit: 1 maakcontact, niet potentiaalvrij, voor tot 16 A bij 250 V AC.
• Geschikt voor led en ESL: Voor 230 V ledlampen tot 600 W en ESL tot 200 W.
• Geschikt voor hoge belastingen: Gloeilampen kunnen tot 2300 W worden geschakeld.
• Flexibele aansturing: Stuurspanning 230 V en daarnaast 8 tot 230 V UC.
• Laag energieverbruik: Slechts 0,7 watt stand-by-verlies.
• Nauwkeurige tijdkeuze: Instelbaar van 1 tot 30 minuten met goed afleesbare schaal.
• Uitschakelvoorwaarschuwing: Het licht signaleert het naderende uitschakelen tijdig.
• Drukknop-continulicht: Continulicht kan indien nodig eenvoudig via een drukknop worden geactiveerd.
• Multifunctioneel: Omschakelbaar naar trapverlichting, impulsschakelaar, relais en ESV.
• Zacht schakelen: Nuldoorgangsschakeling verminderd de belasting van contacten en lichtbronnen.
• Bistabiel relais: Geen spoelverliesvermogen in ingeschakelde toestand.
• Praktische aansluitingen: Dubbele aansluitingen voor drukknop en lamp bieden meer vrijheid bij de bedrading.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Trapverlichtingstijdschakelaar TLZ12-8plus
Artikelnummer fabrikant	23100832
EAN	4010312401613
Catalogus	Trapverlichtingstijdschakelaars
Producttype	Trapverlichtingstijdschakelaar
Montagewijze	Rij-inbouw op draagrail DIN-EN 60715 TH35
Breedte	1 module-eenheid, 18 mm
Inbouwdiepte	58 mm
Contacttype	1 maakcontact, niet potentiaalvrij
Nominale waarde	16 A / 250 V AC
Voedingsspanning	230 V AC
Stuurspanning	230 V en 8 tot 230 V UC
Schakelingstypen	3-draads en 4-draads, automatisch herkend
Tijdbereik TLZ	1 tot 30 minuten
Schakelvermogen led	230 V led tot 600 W
Schakelvermogen ESL	tot 200 W
Schakelvermogen gloeilampen	tot 2300 W
Glimlampstroom	tot 50 mA, afhankelijk van de ontstekingsspanning
Stand-by-verlies	0,7 W
Bijzondere functies	Uitschakelvoorwaarschuwing, drukknop-continulicht, ESL-optimalisatie, multifunctioneel

Meerwaarde bij planning, toepassing en apparaatkeuze

In het dagelijkse gebruik scoort de Eltako TLZ12-8plus vooral door zijn hoge praktijkgerichtheid. installateur profiteren van de automatisch herkenning van het schakelingstype en van de dubbele aansluitingen voor drukknop en lamp. Dat vereenvoudigt de bedrading en maakt het apparaat zeer flexibele bij nieuwbouw, verbouwing en modernisering.

• Geoptimaliseerd voor woongebouwen: Ideaal voor klassieke trapverlichtingssturingen met duidelijk gedefinieerde nalooptijd.
• Comfort in gebruik: Continulicht kan indien nodig via een drukknop worden geactiveerd en later weer worden beëindigd.
• Meer veiligheid: De uitschakelvoorwaarschuwing helpt donkere doorgangen en abrupte lichtwisselingen te voorkomen.
• Geschikt voor moderne lichtbronnen: Bijzonder zinvol bij led- en ESL-installaties in meergezinswoningen.
• Efficiënt in continubedrijf: Het bistabiele relais voorkomt onnodige opwarming in de schakelkast.

In de directe Eltako-omgeving is de TLZ12-8plus de juiste keuze wanneer naast de klassieke trapverlichtingsfunctie ook comfortkenmerken zoals uitschakelvoorwaarschuwing, continulicht en multifunctionaliteit gewenst zijn. Ten opzichte van eenvoudigere apparaten zoals de TLZ12-8 biedt de Plus-variant meer bedieningscomfort en meer aanpassing aan reële gebouwsituaties.

Vergeleken met de Eltako TLZ12D-plus ligt de focus van de TLZ12-8plus sterker op de klassieke trapverlichtingstoepassing met heldere, robuuste functielogica. Wie een zeer typische trappenhuissturing met extra voordeel voor led, ESL en continulicht zoekt, zit met dit model bijzonder goed. Binnen het assortiment is bovendien de TLZ12G interessant voor toepassingen waarbij een halfgeleideruitgang of bijzonder speciale belastingsprofielen centraal staan. De TLZ12-8plus blijft echter de zeer evenwichtige standaardoplossing voor veel installaties.

Bij ander merken komen bijvoorbeeld modellen zoals Theben ELPA 8, Finder traplichtautomaten of Hager trapverlichtingstijdschakelaars in aanmerking. Deze apparaten dekken eveneens typische trappenhuistoepassingen af, maar verschillen afhankelijk van de uitvoering in functionele omvang, bedieningsconcept, belastingsgedrag met led en in de flexibiliteit van de stuurspanning. Wie gericht zoekt naar 8 tot 230 V UC, uitschakelvoorwaarschuwing, drukknop-continulicht en een brede geschiktheid voor 3- en 4-draads schakelingen, vindt in de TLZ12-8plus een zeer sterke en veelzijdige oplossing.

Toepassingsgebieden en praktisch functies voor moderne lichtinstallaties

Het apparaat is geschikt voor veel meer dan alleen het klassieke trappenhuis. Het ondersteunt een economische en gebruiksvriendelijke sturing in veel binnenruimtes waarin licht slechts voor een bepaalde tijd nodig is.

• Trappenhuizen: Tijdgestuurd licht met voorwaarschuwing voor uitschakeling.
• Keldergangen: Goede oplossing voor lange routes met beperkte brandduur.
• Gangen en nevenruimtes: Zinvol bij vaak wisselend gebruik.
• Huisingangen: Continulicht indien nodig en automatisch uitschakeling na afloop.
• Zolderverlichting: Praktisch toepasbaar in 4-draads schakelingen.

Uitgebreide functiedetails voor veeleisende installaties

Naast de basisfunctie als trapverlichtingstijdschakelaar biedt het apparaat nog meer kenmerken met hoge gebruikswaarde. De uitschakelvoorwaarschuwing start ongeveer 30 seconden voor het einde van de tijd en signaleert het spoedige uitschakelen door meervoudig flikkeren. Dat verhoogt het comfort en is vooral in lange trappenhuizen of weinig overzichtelijke zones een echt voordeel.

Bij geactiveerde drukknop-continulichtfunctie kan door lang indrukken een continulicht worden ingeschakeld. Dit wordt na 60 minuten automatisch beëindigd of kan door opnieuw lang indrukken voortijdig worden uitgeschakeld. Wordt de combinatie van continulicht en uitschakelvoorwaarschuwing gebruikt, dan volgt vóór de definitieve uitschakeling eerst de voorwaarschuwing. Dat zorgt voor een duidelijke en veilige gebruikerservaring.

Voor installaties met spaarlampen is een eigen ESL-optimalisatie beschikbaar. Daarnaast kan binnen de eerste seconde na het inschakelen bij de TLZ-functies de tijd door kort meermalig indrukken worden verlengd. Elke bediening telt de ingestelde tijd opnieuw erbij op. Deze pompfunctie is bijzonder praktisch in gebouwen met wisselende looptijd of langere routes.

De multifunctionaliteit breidt de inzet aanzienlijk uit. Het apparaat kan ook als ES, ER of ESV worden gebruikt. In de functie ESV is een afvalvertraging met vaste tijdwaarden beschikbaar. Vergeten continulicht wordt in deze bedrijfsmodus na 2 uur automatisch uitgeschakeld. Daarmee is het model niet alleen geschikt voor trapverlichting, maar ook voor ander tijdsafhankelijke schakeltaken in de elektrisch installatie.

De Eltako TLZ12-8plus is daarmee een uitgekiende keuze voor iedereen die een stille, flexibele en voor led geschikte trapverlichtingstijdschakelaar met hoog comfort en veel instelmogelijkheden zoekt.
